電動シリンダ

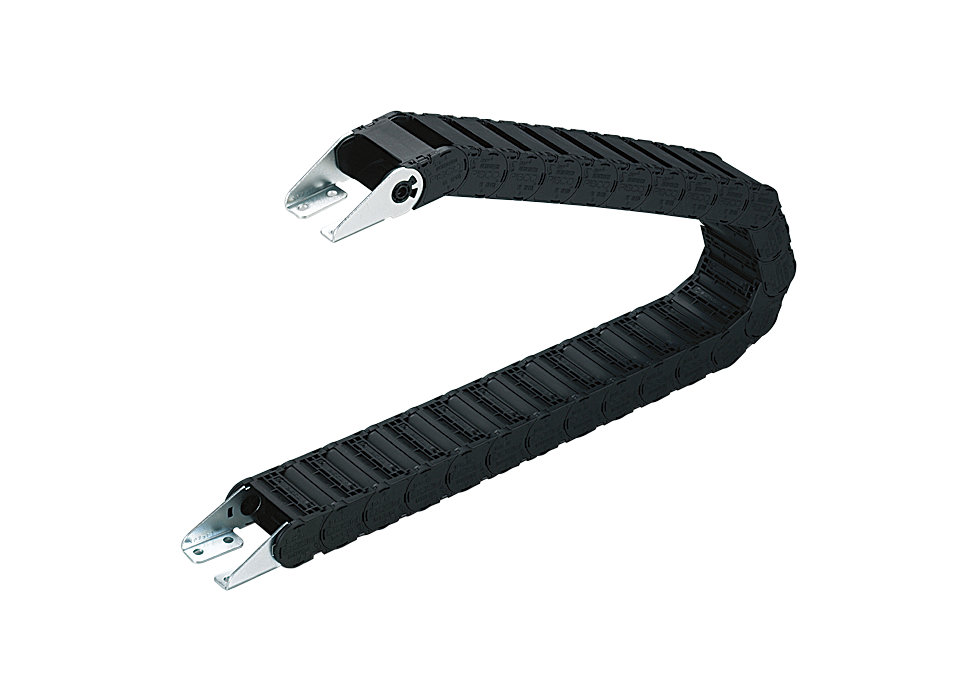

ケーブルホルダ
複数軸組み合わせでご使用の際、ケーブルの保護や案内をする低騒音ケーブルホルダです。
付属の「取付金具を使用して簡単に2軸取付ブラケットに取り付けられます。
特徴 | 電動シリンダ ケーブルホルダ
種類
| ストローク | 品名 |
|---|---|
| 50～70 | PACH65-11 |
| 80～120 | PACH65-13 |
| 130～170 | PACH65-14 |
| 180～220 | PACH65-15 |
| 230～270 | PACH65-17 |
| 280～320 | PACH65-18 |
| 330～370 | PACH65-20 |
| 380～420 | PACH65-21 |
| 430～470 | PACH65-22 |
| 480～520 | PACH65-24 |
| 530～570 | PACH65-25 |
| 580～620 | PACH65-27 |
| 630～670 | PACH65-28 |
| 680～720 | PACH65-29 |
| 730～770 | PACH65-31 |
| 780～820 | PACH65-32 |
| 830～850 | PACH65-34 |
仕様
| 項目 | PACH65-[] | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 11 | 13 | 14 | 15 | 17 | 18 | 20 | 21 | 22 | 24 | 25 | 27 | 28 | 29 | 31 | 32 | 34 | |
| 最小屈曲半径（mm） | 50 | ||||||||||||||||
| 最大ケーブル・ホース外径（mm） | 20 | ||||||||||||||||
| 最大ケーブル・ホース質量（kg/m） | 6.5 | ||||||||||||||||
| 質量※（kg） | 0.64 | 0.7 | 0.74 | 0.77 | 0.83 | 0.86 | 0.92 | 0.96 | 0.98 | 1.06 | 1.07 | 1.14 | 1.17 | 1.20 | 1.26 | 1.29 | 1.35 |
| 使用温度範囲 | -10～+80℃ | ||||||||||||||||
| 使用環境条件 | 酸、アルカリの雰囲気内、熱水中は避けてください | ||||||||||||||||
- ※ 質量は2軸取付ブラケットへの取付金具を含んだものです。
2台組み合わせて使うための専用取付ブラケットを用意しております。詳細はこちらからご確認ください。
