中空ロータリーアクチュエータ DHシリーズ システム構成

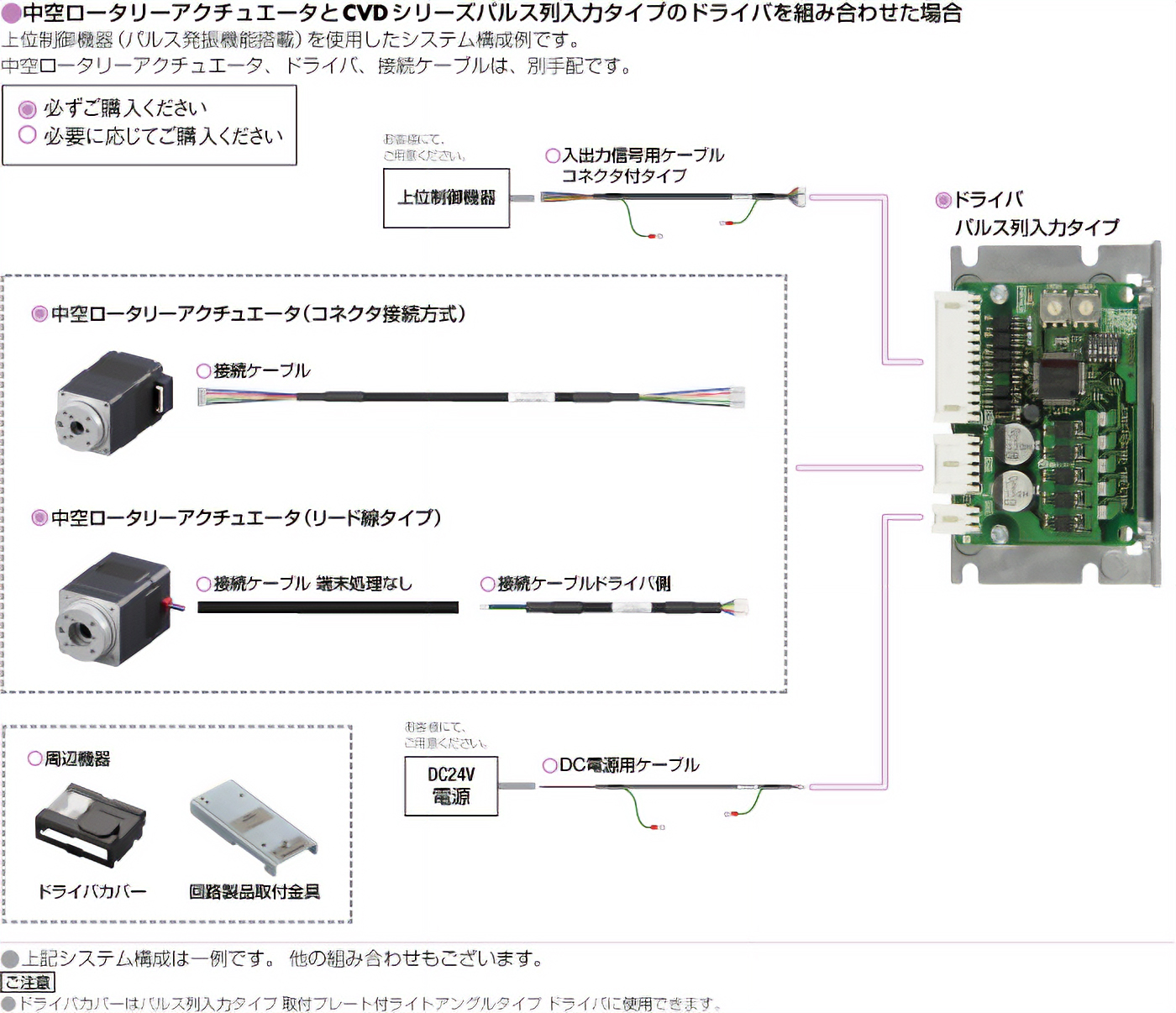

パルス列入力タイプ

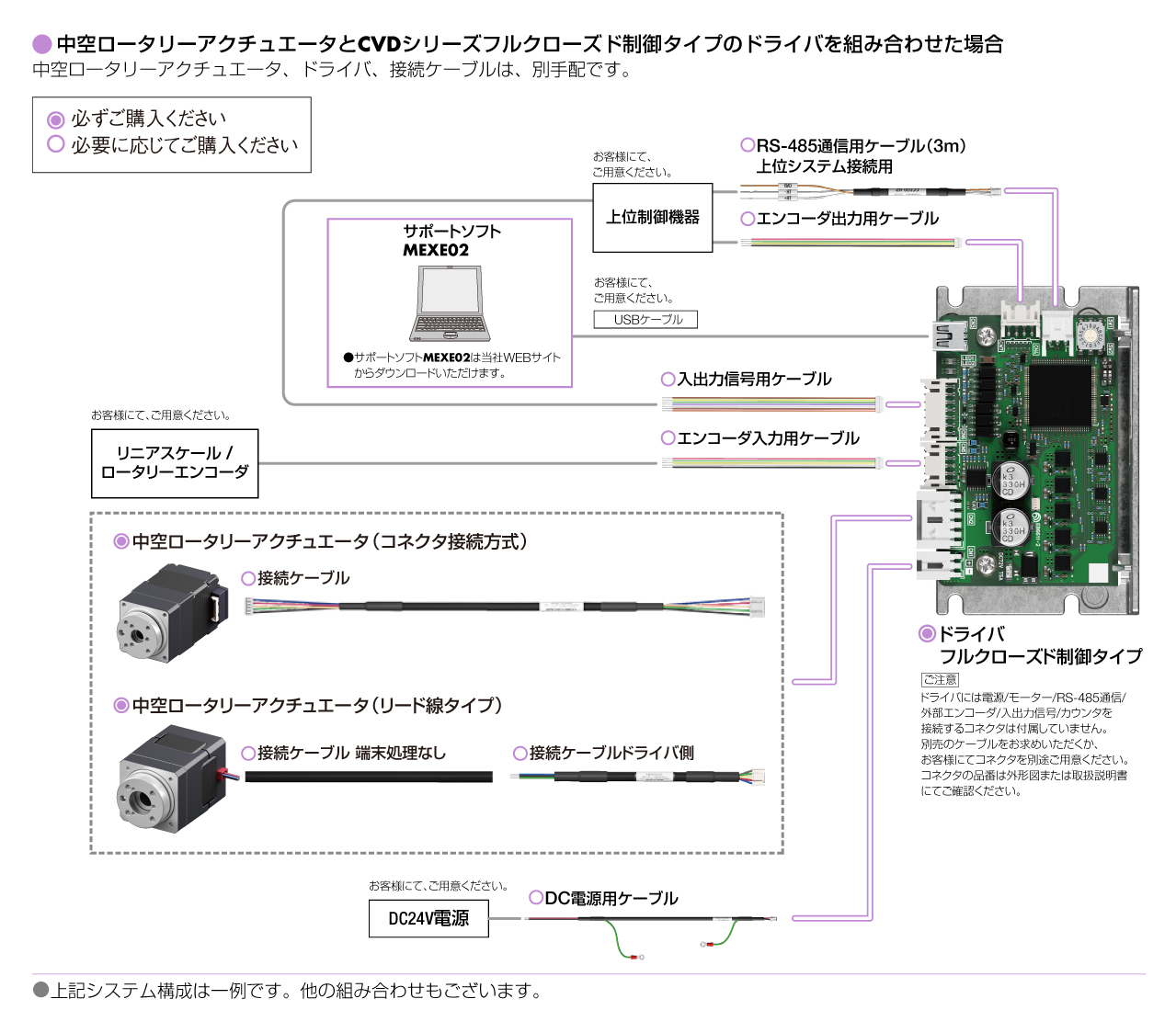

RS-485通信タイプ

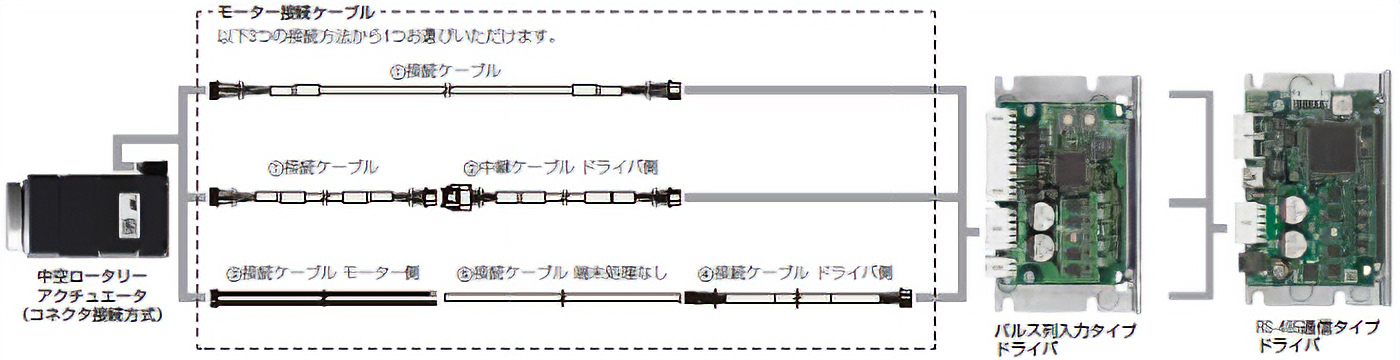

接続ケーブルの構成例

以下3つの接続方法から1つお選びいただけます。

• 接続ケーブル1本でつなぐ
• 接続ケーブルに中継ケーブルを継ぎ足してつなぐ
• 接続ケーブル モーター側を使い、お客様自身でドライバ側とつなぐ

ご注意

• モーターとドライバ間の接続に使用できるケーブルは3本までです。
• モーターとドライバ間の最大延長距離は10mです。
