コンパクト電動シリンダ DRS2シリーズラインアップ

コンパクト電動シリンダ、ドライバ、接続ケーブルセットのそれぞれが別手配です。組み合わせてお求めになれます

コンパクト電動シリンダ

タイプ	取付角寸法	ストローク	ボールねじ		ケーブル引き出し方向	電磁ブレーキ
タイプ	取付角寸法	ストローク	種類	リード	ケーブル引き出し方向	電磁ブレーキ
ガイド付タイプ	42mm	40mm	転造	2mm/ 8mm	右/左	なし/ 電磁ブレーキ付
ガイド付タイプ	42mm	40mm	精密	2mm	右/左	なし/ 電磁ブレーキ付
ガイドなしタイプ	42mm	40mm	転造	2mm/ 8mm	-	なし/ 電磁ブレーキ付
	42mm	40mm	精密	2mm
	60mm	50mm	転造	4mm

取付角寸法20mm、28mmのコンパクト電動シリンダもご用意しています。詳細はこちら。

ご注意

ガイドなしタイプを使用する場合は、心出しとねじの回り止めが必要です。

ガイドなしの場合

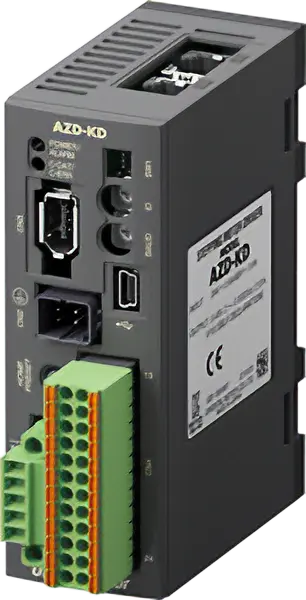

ドライバ

	ドライバタイプ	電源入力 [V]
	位置決め機能内蔵	DC24/48
	RS-485通信付きパルス列入力
	パルス列入力
	EtherNet/IP対応
	EtherCAT対応
	PROFINET対応

接続ケーブル／接続ケーブルセット

コンパクト電動シリンダから出ているモーターケーブル、エンコーダケーブルおよび電磁ブレーキケーブルは、ドライバに直接接続できません。
接続ケーブル、接続ケーブルセットを合わせてご検討ください。
ケーブルが屈曲される場合には、可動接続ケーブル、可動接続ケーブルセットお使いください。

シリーズ		長さ [m]
DRS2シリーズ	接続ケーブルセット（可動接続ケーブルセット）電磁ブレーキなし電磁ブレーキ付	0.5～20
