コンパクト電動シリンダ DRS2シリーズ品名の見方

コンパクト電動シリンダ

DRSM 1
42 2
R 3
G 4
-
04 5
A 6
2 7
AZ 8
M 9
K 10

1	シリーズ名	DRSM DRS2シリーズ
2	取付角寸法	42 42mm 60 60mm
3	ケーブル引き出し方向^※	R 右方向 L 左方向記号なしガイドなしタイプ
4	形状	G ガイド付タイプ記号なしガイドなしタイプ
5	ストローク	04 40mm 05 50mm
6	ボールねじ種類	A 転造ボールねじ B 精密ボールねじ
7	リード	2 2mm 4 4mm 8 8mm
8	搭載モーター	AZ AZシリーズ
9	電磁ブレーキ	A 電磁ブレーキなし M 電磁ブレーキ付
10	モーター仕様	K DC電源入力仕様

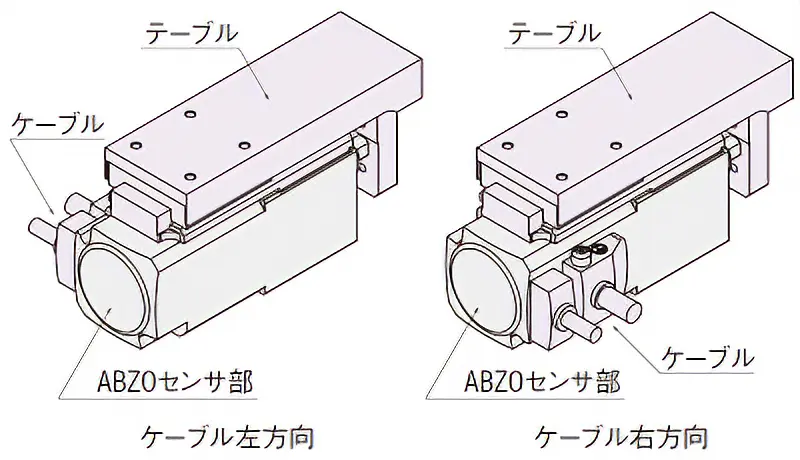

※ ケーブル引き出し方向の指定は、ガイド付タイプのみです。
テーブルを上にして、エンコーダ部（ABZOセンサ部）側から見た方向を表しています。

ケーブル向き

ドライバ

AZD 1
-
K 2
ED 3
2 4

1	ドライバ種類	AZD AZシリーズドライバ
2	電源入力	K DC24V/48V
3	種類	D 位置決め機能内蔵タイプ X RS-485通信付きパルス列入力タイプなしパルス列入力 EP EtherNet/IP対応 ED EtherCAT対応 PN PROFINET対応
4	追番

接続ケーブル／可動接続ケーブル

接続ケーブル　モーター用/可動接続ケーブル　モーター用

適用製品：取付角寸法42mm（HPGギヤードタイプは40mm）、60mm

CC 1
050 2
V 3
Z 4
F 5
2 6
-
M 7

1	CC ケーブル
2	長さ	005 0.5m 010 1m 015 1.5m 020 2m 025 2.5m 030 3m 040 4m 050 5m 070 7m 100 10m 150 15m 200 20m
3	制御用
4	適用機種	Z AZシリーズ用
5	ケーブル種類	F 接続ケーブル R 可動接続ケーブル
6	ケーブル仕様	2 DC電源入力用
7	モーター用

接続ケーブル　エンコーダ用/可動接続ケーブル　エンコーダ用

適用製品：取付角寸法42mm（HPGギヤードタイプは40mm）、60mm

CC 1
050 2
V 3
N 4
F 5
-
E 6
2 7

1	CC ケーブル
2	長さ	005 0.5m 010 1m 015 1.5m 020 2m 025 2.5m 030 3m 040 4m 050 5m 070 7m 100 10m 150 15m 200 20m
3	制御用
4	適用機種	N AZシリーズ/NXシリーズ用 Z AZシリーズ用
5	ケーブル種類	F 接続ケーブル R 可動接続ケーブル
6	エンコーダ用
7	追番

接続ケーブル　電磁ブレーキ用/可動接続ケーブル　電磁ブレーキ用

適用製品：取付角寸法28mm、42mm（HPGギヤードタイプは40mm）、60mm

CC 1
050 2
V 3
3 4
F 5
-
B 6

1	CC ケーブル
2	長さ	005 0.5m 010 1m 015 1.5m 020 2m 025 2.5m 030 3m 040 4m 050 5m 070 7m 100 10m 150 15m 200 20m
3	制御用
4	追番
5	ケーブル種類	F 接続ケーブル R 可動接続ケーブル
6	電磁ブレーキ用
