電動シリンダ EACシリーズ ラインアップ

電動シリンダ、ドライバ、接続ケーブル、それぞれをご購入ください。

電動シリンダ

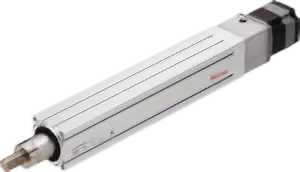

  • ストレートタイプ 標準
    ストレートタイプ
    標準

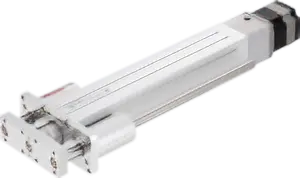

  • ストレートタイプ シャフトガイド付
    ストレートタイプ
    シャフトガイド付
  • ストレートタイプ シャフトガイドカバー付
    ストレートタイプ
    シャフトガイドカバー付

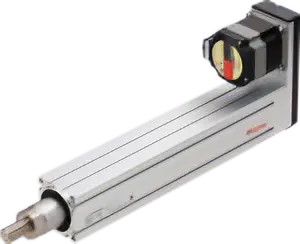

  • 折返しタイプ 標準
    折返しタイプ
    標準

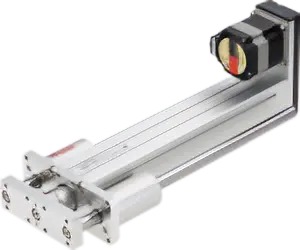

  • 折返しタイプ シャフトガイド付
    折返しタイプ
    シャフトガイド付

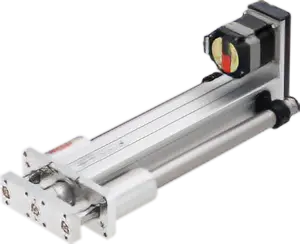

  • 折返しタイプ シャフトガイドカバー付
    折返しタイプ
    シャフトガイドカバー付
タイプ 取付角寸法
[mm]		 型番 最大可搬質量
[kg]		 推力
[N]		 ストローク
[mm]		 電源入力
[V]		 電磁ブレーキ
有り 無し
ストレートタイプ
標準		 28×28 EACM2 水平15/垂直5 ～50 50～150
（50mm単位）		 DC24 - ○
42×42 EACM4 水平30/垂直14 ～140 50～300
（50mm単位）		 単相100-120
単相200-240
三相200-240
DC24/48		 ○ ○
60×60 EACM6 水平60/垂直30 ～400 ○ ○
ストレートタイプ
シャフトガイドカバー付		 28×86 EACM2W 水平15/垂直4.5 ～50 50～150
（50mm単位）		 DC24 - ○
ストレートタイプ
シャフトガイド付
シャフトガイドカバー付		 42×114 EACM4W 水平30/垂直13 ～140 50～300
（50mm単位）		 単相100-120
単相200-240
三相200-240
DC24/48		 ○ ○
60×156 EACM6W 水平60/垂直28 ～400 ○ ○
折返しタイプ
標準		 42×42 EACM4R 水平30/垂直12.5 ～125 50～300
（50mm単位）		 ○ ○
60×60 EACM6R 水平60/垂直30 ～360 ○ ○
折返しタイプ
シャフトガイド付
シャフトガイドカバー付		 42×114 EACM4RW 水平30/垂直11.5 ～125 50～300
（50mm単位）		 ○ ○
60×156 EACM6RW 水平60/垂直28 ～360 ○ ○

ドライバ

ドライバタイプ 電源入力
[V]
ドライバ
位置決め機能内蔵 単相100-120
単相/三相200-240
DC24/48※
RS-485通信付きパルス列入力
パルス列入力
EtherCAT対応
EtherNet/IP対応
PROFINET対応
MECHATROLINK-Ⅲ対応 単相100-120
単相/三相200-240
SSCNETⅢ/H対応
  • ※ EACM2はDC24Vのみ

接続ケーブルセット／可動接続ケーブルセット

  • モーターから出てるモーターケーブル、エンコーダケーブル、電磁ブレーキケーブルは、ドライバに直接接続できません。
  • ケーブルが屈曲される場合には、可動接続ケーブルをお使いください。
長さ
[m]
モーター用／エンコーダ用／電磁ブレーキ用
0.5 ～ 20
