LAアタッチメント
（リニアアクチュエータ）
転造ボールねじタイプ
- ステッピングモーターに組み付けて直線動作を実現
- 転造ボールねじを採用。繰り返し位置決め精度±0.01 mm
- 取付角30/42 mm、ストローク100 mm、最大推力160 N
- 組み合わせモーター：取付角28/42 mm
特徴 | LAアタッチメント（リニアアクチュエータ）転造ボールねじタイプ
ステッピングモーターに簡単に組み付けられるリニアアクチュエータのアタッチメント製品
LAアタッチメント（リニアアクチュエータ）は、ステッピングモーターに簡単に組み付けられるアタッチメント製品です。
繰り返し位置決め精度±0.01 mmの転造ボールねじとナットで構成されており、カップリングレスで簡単に組み付けができ、自作機構に比べ部品や組み付け工数を削減できます。
取付角寸法42 mmで許容推力160 N、許容速度240 mm/s
- 小型ながら高推力・高速。装置のタクトタイム削減に貢献
| 取付角寸法 [mm] |
リード [mm] |
ストローク [mm] |
許容推力 [N] |
許容速度 [mm/s] |
可搬質量 [kg] |
繰り返し位置決め精度 [mm] |
|
|---|---|---|---|---|---|---|---|
| 水平 | 垂直 | ||||||
| □30 | 3 | 100 | 50 | 120 | 5 | 5 | ±0.01 |
| 6 | 25 | 240 | 2.5 | ||||
| □42 | 2 | 160 | 60 | 16 | 16 | ||
| 8 | 40 | 240 | 4 | ||||
取付角寸法 30 mmと42 mmの運転速度―許容推力
ご注意
運転速度ー推力の特性は、組合わせるモーターによって、変化します。負荷条件に合わせて許容推力を計算してください。
カップリングレスで簡単組み付け。より省スペース、より短時間で装置設計が可能
LAアタッチメント（リニアアクチュエータ）を使うことで、部品数削減による省スペース化と、組み立てや取付精度などの調整時間が削減できます。より短い時間での装置立ち上げが可能になります。
- 自作（部品数：9点）
- LAアタッチメント使用（部品数：6点）
| イラスト内番号 | 部品名称 |
|---|---|
| ① | 取付版 |
| ❷ | カップリング |
| ❸ | 固定側ベアリング |
| ❹ | 固定側ブロック |
| ❺ | 転造ボールねじ |
| ⑥ | 搬送テーブル |
| ⑦ | リニアガイド |
| ⑧ | 支持側ベアリング |
| ⑨ | 支持側ブロック |
| ⑩ | モーター |
| ⑪ | LAアタッチメント |
アキシアル荷重をダイレクト支持
アキシアル軸受け機構を採用し、アキシアル荷重をダイレクトに支持可能です。
信頼性の高いLAアタッチメント（リニアアクチュエータ）です。
多種多様なモーター・ドライバで、より信頼性の高いモーションを実現
LAアタッチメント（リニアアクチュエータ）は、AZシリーズと組み合わせることで、外部センサを使用せず高精度な原点復帰をおこなえます。
さらに、主要なFAネットワークに対応し、装置情報の一元管理、省配線に貢献します。
- ＊1 AZM46のみです。
- ＊2 ワンタッチ接続が可能な、ケーブルタイプもご用意しています。
バッテリレスアブソリュートセンサ搭載モーターとの組み合わせ
- 原点センサ、リミットセンなしで原点復帰が可能
- FAネットワークに対応
専任スタッフによる選定サービスをご用意
組み合わせるモーターによって、許容推力、許容速度が変化します。負荷条件にあわせて許容推力を計算してください。
専任スタッフがお客様に代わってモーターを選定するサービスをご用意しています。
選定依頼書をダウンロードし、必要事項を記入の上、お問い合わせフォームからご依頼ください。
LAアタッチメント（リニアアクチュエータ）用途例
部品供給の昇降軸

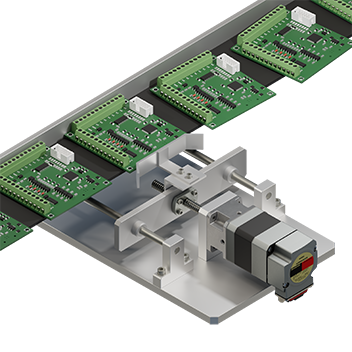

基板搬送のセンタリング

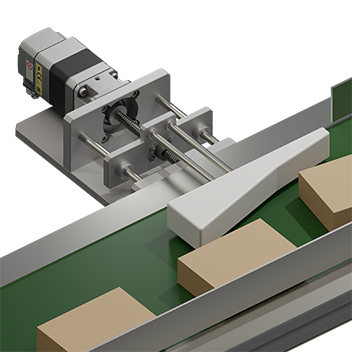

コンベヤのワーク整列
