電動アクチュエータ
概要・関連情報

概要

電動アクチュエータとは、モーターに機構部品を組み合わせた製品です。
モーターは制御性に優れていることから、多くの場合、ボールねじ、ベルト・プーリやラック・ピニオンといった機構部品と組み合わせて、さまざまな自動機器の駆動源に利用されています。
当社では、さまざまな自動機器にお応えできるように、モーターに機構部品を組み付けた電動アクチュエータを各種取り揃えています。

特徴

電動アクチュエータは制御性に優れたモーターを採用しているため、油圧・空圧を利用したアクチュエータに比べて次のような特徴があります。

• 低速でも動作が安定しており、スムーズな加速・減速運転ができます。
• 多点停止の運転が可能です。
• ステッピングモーターやサーボモーターを利用した電動アクチュエータは、位置・速度調整がデータで簡単にできます。
  また、段取り替えもデータを変更するだけで簡単です。

メリット

自動機器の設計では、生産ラインのレイアウト、設置環境、メンテナンスの作業性、電気配線・制御システムの構成など、さまざまな観点から検討します。
モーターおよび機構部品の選定、部品表・図面・取扱説明書などを作成するため、多くの時間が費やされます。
オリエンタルモーターは、お客様の設計業務の生産性向上を支援するため、さまざまな電動アクチュエータを取り揃えています。
電動アクチュエータをご利用いただくことで以下のようなメリットがあります。

設計業務の効率アップ

自動機器の動作は、運ぶ・押す・回すといった基本動作を、連動することで実現できます。電動アクチュエータを組み合わせて自動機器を製作すれば、設計の時間短縮が図れます。

製作時間の短縮と品質アップ

モーターに機構部品を組み付けて自作する場合、組み付け具合が走行抵抗や位置精度に影響を与えるため、調整作業が必要になります。このような自作に比べ、電動アクチュエータは製品仕様としての運転性能を保証しているため、調整作業が軽減でき、品質を均一にすることができます。

種類と用途

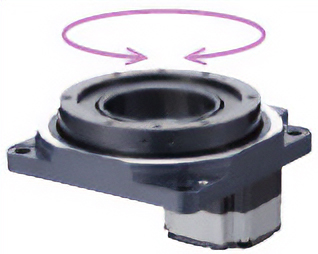

[載せて回す] 中空ロータリーアクチュエータ

モーターに回転テーブル機構を組み合わせた、インデックス駆動に最適なアクチュエータです。

•

•

[押して運ぶ] コンパクト電動シリンダ

ステッピングモーターとボールねじを一体化し、小型ワークの押し引きや微調整用途に最適なアクチュエータです。

•

•

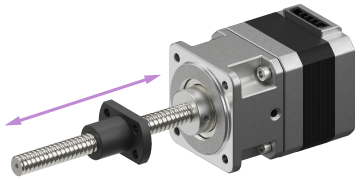

[押して運ぶ] LAアタッチメント

ステッピングモーターとカップリングレスで取り付けできる、すべりねじと樹脂ナットによる直線動作機構です。

•

•

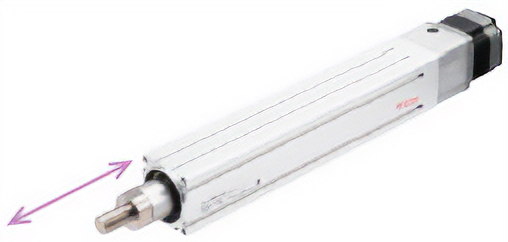

[押して運ぶ] 電動シリンダ

モーターを直線動作機構に組み合わせた、ワークの押し引き用途に最適なアクチュエータです。

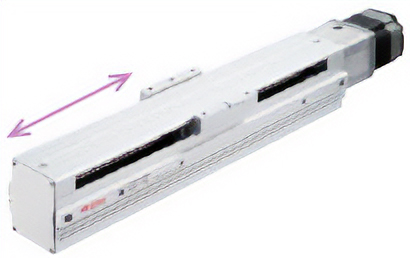

[載せて運ぶ] 電動スライダ

モーターを直線動作機構に組み合わせた、ワークの搬送用途に最適なアクチュエータです。

•

•

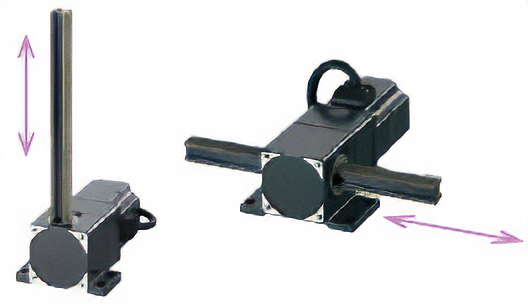

[押して運ぶ] ラック・ピニオンシステム

モーターをラック・ピニオン機構に組み合わせたアクチュエータです。水平・垂直の2タイプをご用意した、取付自由度の高い製品です。

•

•
