電動アクチュエータ向け 周辺プレートのサンプルCADデータ

電動アクチュエータの取り付けに使用する周辺プレートのサンプルCADデータを、WEBサイト上でダウンロードできます。装置設計や製品の検討に是非お役立てください。

サンプルCADデータの活用方法

サンプルCADデータでは、位置決めピンやねじのサイズ、位置情報があらかじめ考慮されています。
これにより、機械設計の時間短縮に貢献します。下記の紹介動画をご覧ください。（電動スライダ EASシリーズの例）

対象製品とサンプルCADデータの種類

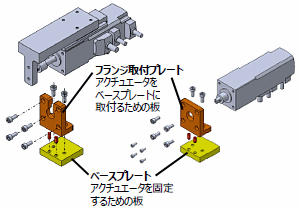

サンプルCADデータの取り付けイメージ

• 電動スライダ



• コンパクト電動シリンダ

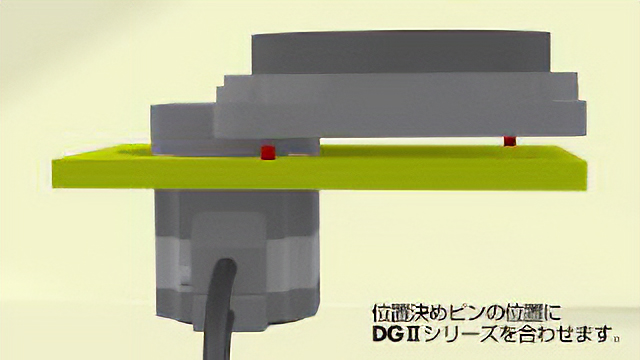

中空ロータリーアクチュエータ

•

• 取り付け手順を動画で確認する



ファイルのダウンロードについて

サンプルCADデータは、各製品の詳細ページの「データダウンロード」のページに掲載しています。
（※ダウンロードには、ログインまたはユーザー登録が必要です）

各製品の詳細ページへの行き方は以下からご確認ください。

• 品名検索して探す
• WEB総合カタログで探す
