ACブロワ MBシリーズ Sタイプ - 特徴

高い静圧と指向性の良さを追求し、多彩な用途を生み出します

ワークを急速冷却する ― 加熱加工後の強制冷却

MBシリーズ Sタイプは、一般的なプロペラファンと比べ、吐き出しの風速が速いことが特徴です。
ワークを空冷するとき、風速が早いほど短時間で冷却できます。加熱加工のスポット冷却に最適です。

例） 300℃の鉄板（200mm×200mm×10mm）を100℃まで冷却する場合

	同等サイズのプロペラファン	MBシリーズ Sタイプ ランナー径φ120mm
冷却時間※	5分30秒	2分30秒
風速	6.7m/s	19.2m/s

• ※ 使用周囲温度、吸気温度は25℃で算出しています。

冷却時間が短縮できれば、後工程の待ち時間が少なくなります。
冷却装置にブロワを採用することで、工程全体の効率化、生産性の向上を実現できます。

空気をダクトで排気する ― 実験装置内の排気（吸気温度－10℃以上＋90℃以下に対応）

MBシリーズ Sタイプは、吸込口にダクトを直接取り付けられる設計のため、ダクト換気に最適です。

吸気温度－10℃以上＋90℃以下に対応

乾燥機や加熱装置の温風を送風、排気できるよう、吸気温度－10℃以上＋90℃以下に対応しています。
なお、高温送風をするときは、以下の使用周囲温度を確認してください。

吸気温度	使用周囲温度※
－10℃以上＋50℃以下	－10℃～＋50℃（凍結のないこと）
＋50℃超え＋90℃以下	－10℃～＋40℃（凍結のないこと）

• ※ 冷凍室のような、－10℃以下に温度調節された環境では使用できません。

ダクトの取付性を向上

ダクトを直接取り付けられるよう、吸込口に段差を付けています。
ダクト継ぎ手（別売）を組み付ければ、吐出口にもダクトを取り付けできます。

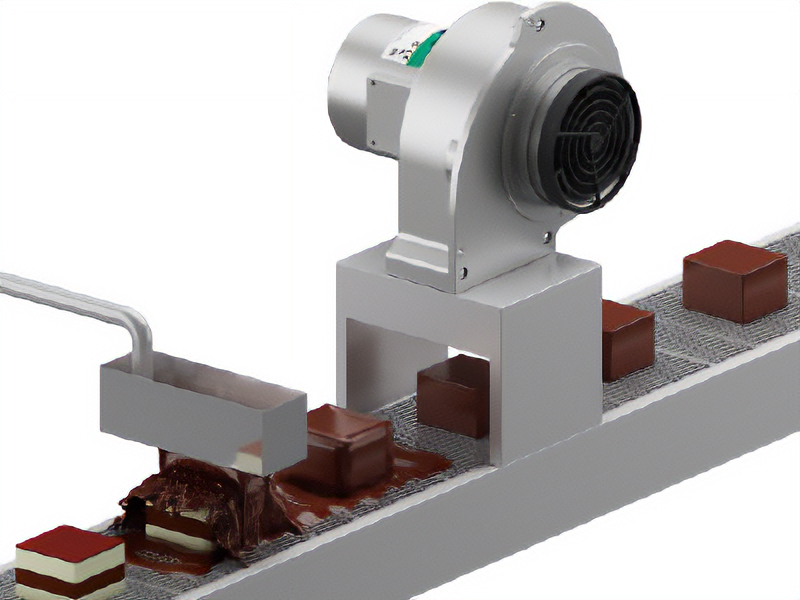

液体や粉を吹き飛ばす ― エアブロー（液状食品のコーティング）

MBシリーズ Sタイプは、大きな静圧で指向性の強い風を送り出せるため、吹き飛ばしの用途に最適です。
風の力で吹き飛ばせば、液体や粉の量を調節するとき、ワークに直接触れる必要がありません。
ワークを清潔に保ちつつ、均一な吹き飛ばしを実現します。

吹き飛ばし量を手動で調節

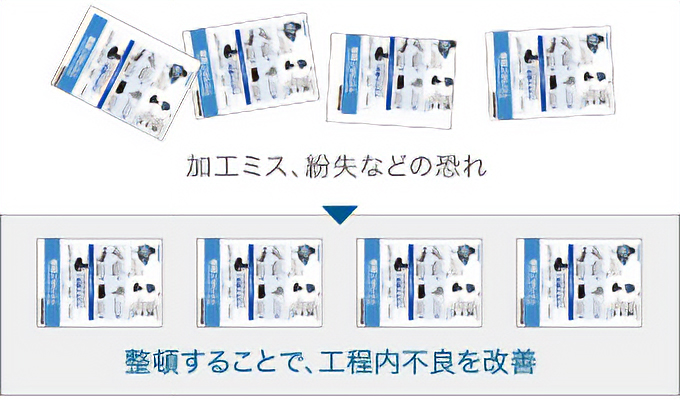

軽量・薄型ワークを吸着する ― 印刷紙の吸着（整頓）

MBシリーズ Sタイプは、大きな静圧で空気を吸い込み、ワークを吸着する用途に最適です。
軽量・薄型ワークを搬送するとき、ワークの散乱、位置ズレを防ぎ、加工ミスや紛失などの工程内不良を改善します。

取付穴や取付金具を使用して、用途に合わせて取り付けできます

MBシリーズ Sタイプでは、吐出口の位置と、リード線の引き出し方向を変更できます。
モーター組付用ねじを外し、モーターを90°ずつ回転させ、向きを調節します。

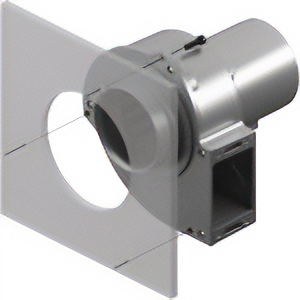

吸込口側取り付け（貫通穴）

本体の貫通穴を利用して、ブロワ側から直接取り付けることができます。

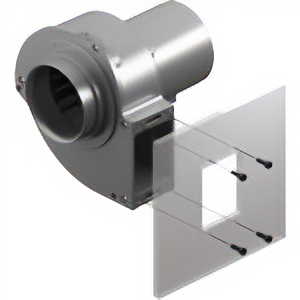

吐出口側取り付け（タップ穴）

本体のタップ穴を利用して、装置側から直接取り付けることができます。

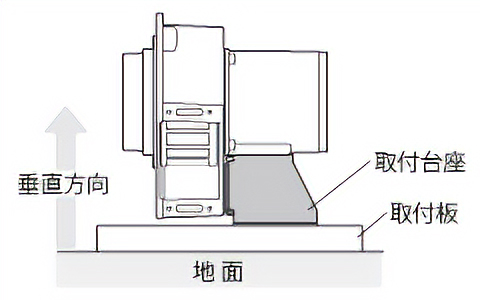

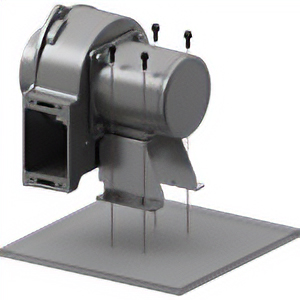

取付台座

ブロワに取付台座（別売）を組み付けると、地面に対して垂直に取り付けることができます。

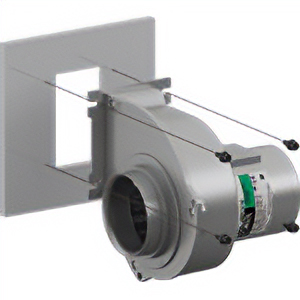

吐出口用取付金具（ランナー径φ120mm用のみ）

ブロワに吐出口用取付金具（別売）を組み付けると、ブロワ側から取り付けることができます。

手動で、その場で、簡単に風量調節ができます

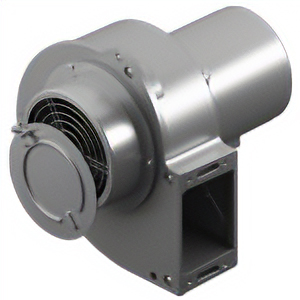

風量調節用ダンパ（別売）を組み付けると、手動での風量調節が可能です。

吸込口の開口面積を調節し、風量を変化させます。調節は手動でおこなえます。

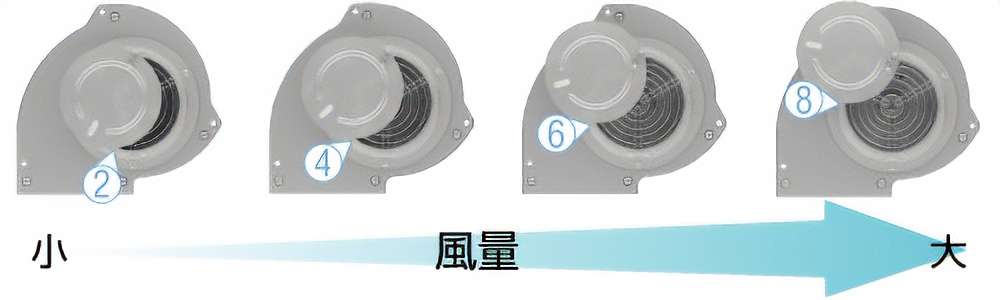

風量調節用ダンパの本体には、目盛りが刻印されています。
目盛りと風量の変化に関するグラフ（参考値）を、風量調節用ダンパの製品詳細ページに掲載しています。
