DCプロペラファン

MDシリーズ

換気冷却に最適
アラーム付/長寿命/可変速/防水タイプをラインアップ
DC入力、取付角40～φ172mm

お知らせ2024.7.31

Sタイプ（アラームなし）の□40mm-20mm厚と□52mm-15mm厚にDC12Vを追加。

特徴ダウンロードラインアップ・関連情報製品を絞り込む

特徴 | DCプロペラファン MDシリーズ

概要
目的から選ぶ
取付寸法から選ぶ
最大風量から選ぶ
周辺機器を選ぶ

概要

アラーム付

回転異常をお知らせ
装置故障の予知保全に

長寿命

期待寿命最大180,000時間
メンテナンスコスト削減

可変速

低騒音化、消費電力低減に
PWM制御による風量調節

防水

水や粉がかかる場所に
保護等級 IP68

選定サポートもお任せください

専任スタッフに選定を依頼する

WEBサイトで依頼する

必要風量の計算をする

目的から選ぶ

ファンの異常を検知したい詳細へ

ファンの異常を検知したい

メンテナンスの回数を減らしたい詳細へ

メンテナンスの回数を減らしたい

風量を調節しながら冷却したい詳細へ

風量を調節しながら冷却したい

水や粉のかかる環境で使用したい詳細へ

水や粉のかかる環境で使用したい

高密度実装の装置をしっかり冷却したい詳細へ

高密度実装の装置をしっかり冷却したい

ファンの異常を検知したい

課題

気づかないうちにファンの冷却機能が低下していた
発熱による精密機器へのダメージを予防したい

例）データセンター

おすすめ製品

アラーム付ファン Aタイプ

スペックで絞り込む

アラーム付ファンのメリット

ファンからのアラーム出力で、いざというときの装置トラブルや故障防止に役立ちます。
2つのアラーム種類からお選びいただけます。

ファンが停止したときにお知らせ
ファンの回転低下時にお知らせ

回転停止アラーム

ファンが停止したときにお知らせ

ファンの回転が停止するとアラーム信号を出力します。異常停止を速やかに検知し、該当ファンを交換できます。

回転低下アラーム

ファンの回転低下時にお知らせ

異物の混入などによりファンの回転速度が低下すると、アラーム信号を出力します。
装置に熱ダメージを与える前にファンの交換が可能なため、装置トラブルの予知保全に貢献します。
ファンを複数台設置しているときも、冷却能力が低下しているファンのみを交換できます。

メンテナンスの回数を減らしたい

課題

可能な限りメンテナンスの回数を減らしたい
メンテナンスしにくい場所への装置の設置が必要
例）基地局

おすすめ製品

長寿命ファン Eタイプ

スペックで絞り込む

長寿命ファンのメリット

期待寿命最大180,000時間を達成し、冷却性能はもとより、約20年間の連続使用にも耐えるタフなロングライフ性能を発揮します。装置のメンテナンス、トータルコストの削減に貢献します。

期待寿命は製品により異なります。詳細は製品ページをご確認ください。

装置のメンテナンス、トータルコストの削減に

長寿命ファンは、Sタイプに比べファンの交換回数が大幅に減り、トータルコストの削減につながります。

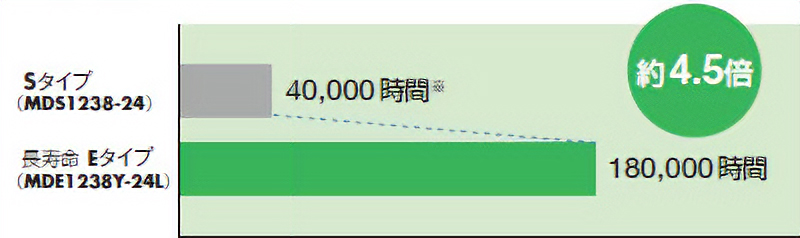

寿命比較例

※ 周囲温度60℃としたときの推定寿命を40,000時間としています。推定寿命とは、軸受のグリース寿命式により算出した推定値です。推定寿命は製品により異なります。

＜期待寿命＞
加速試験を実施し、使用周囲温度60℃のときに下記の判定基準を満足するファンが全体の90％以上であることを示します。

判定基準：
回転速度（定格電圧時）：定格の70％以上
入力電流（定格電圧時）：定格の130％以内

高信頼性が求められる装置に最適

故障しにくい長寿命ファンなので、故障が起きた場合に波及が大きいシステムや装置、連続稼働が求められる用途に適しています。

［用途例］

停電時のバックアップ用装置
データセンターなどに設置される各種装置
連続稼働する工場設備

回転停止アラーム

ファンの回転が停止するとアラーム信号を出力します。

風量を調節しながら冷却したい

課題

熱源に変化があるため、風量・静圧を調節しながら冷却したい
騒音を抑えたい
例）コンベヤでの冷却

おすすめ製品

可変速ファン Vタイプ

スペックで絞り込む

可変速ファンのメリット

PWM制御によりファンの回転速度を調節できます。
風量や静圧の調節ができ、省エネルギーや低騒音の効果が期待できます。

省エネルギー、低騒音

必要なときに、必要な風量でファンを駆動させることで、無駄な電力の削減や低騒音化を実現します。

パルスセンサ出力で、常時監視

ファンの駆動中に1回転あたり2パルスの信号を出力します。パルス信号の変化を確認することで、ファンの状態を常に監視できます。24時間稼働が必要な装置にも最適です。

風量調節をさらに便利に。ファンスピードコントローラ

ダイヤルをクルクル回すだけで、かんたんに風量調節
ファンの風量や異常時のアラームを表示器で確認

水や粉のかかる環境で使用したい

課題

水や粉がかかる環境でも安心して使いたい
例）装置の洗浄

おすすめ製品

防水ファン Pタイプ

スペックで絞り込む

防水ファンのメリット

水や粉塵がかかる場所でも使用できる防水タイプのファンです。

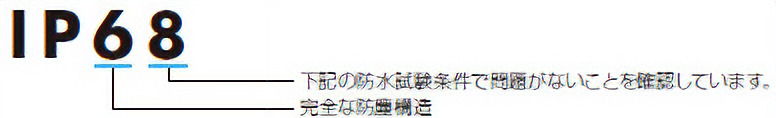

IEC規格の保護等級IP68に適合しています。

保護等級 IP68

＜防水試験条件＞
水深2m相当に加圧した水に、無通電状態で60分間水没。
その後、空気中で15分間運転させ、さらに絶縁耐圧試験において異常がないこと。

回転停止アラーム

ファンの回転が停止するとアラーム信号を出力します。

水中では使用できません。
防塵・防水性を表すIP表示は、IEC 60529 およびIEC 60034-5 で規定されています。

高密度実装の装置をしっかり冷却したい

課題

冷却効率を上げたい
制御盤内の機器が増え、圧力損失が大きくなった
例）高密度実装の制御盤

おすすめ製品

大型ファン

φ172mm-51mm厚
□140mm-51mm厚

大型ファンのメリット

装置内部の圧力損失が大きいときは、小型ファンを複数使用するよりも、大型のファンを使用することで省エネルギー・省配線の効果があります。

ハイスピード仕様なら取り付けサイズはそのままに風量・静圧をアップ（Sタイプ）

Sタイプは、「スタンダードスピード仕様」と最大2倍の風量の「ハイスピード仕様」をご用意しています。

制御盤内の機器が増え、圧力損失が大きくなった場合でも、ハイスピード仕様に交換することで、ファンの取り付けサイズを変更せず、風量・静圧を大きくすることができます。

必要なときだけ運転し、消費電力・騒音を抑えたい

装置内の温度変化に応じて、ファンの運転・停止を自動制御する「ファン用温度スイッチ」をご用意しています。必要な時だけファンを運転させるため、ファンの消費電力・騒音を削減できます。

ファン用温度スイッチの特徴をもっと見る

取付寸法から選ぶ

取付寸法[mm]	□40	□52	□60、62	□80	□92	□120		□140	φ172
厚み[mm]	20	15	25	25	25	25	38	51	51
Sタイプ（アラームなし）	●	●	●	●	●	●	●	●	●
Aタイプ（アラーム付）	●	●	●	●	●	●	●	●	-
Eタイプ（長寿命）	-	-	●	●	●	●	●	●	●
Vタイプ（可変速）	●	●	●	●	●	●	●	-	-
Pタイプ（防水）	-	-	-	●	●	-	●	-	-
