ステッピングモーターの出力目安
サーボモーターの出力（W）は「定格回転速度」で回っているときの出力（W）を「定格出力」と表示しています。
一方、高精度位置決めや中低速域で高トルクが特徴のステッピングモーターには、「定格回転速度」がありません。
そのため、「定格出力」表記もありません。
そこで以下に、ステッピングモーター（AC電源入力）の各シリーズにおける、標準タイプモーターのトルクが何Wのサーボモーターの定格トルクに相当するかを、参考として記載します。
αSTEP AZシリーズ AC電源入力
| AZシリーズ（標準タイプ） | 相当する定格トルクのサーボモーター（目安） | ||
|---|---|---|---|
| 取付角寸法 | 品名 | 定価※ | |
| 42mm | AZM46 | 93,900円～ | 50 ～ 100Wの定格トルク相当 |
| AZM48 | 95,100円～ | ||
| 60mm | AZM66 | 99,800円～ | 100 ～ 200Wの定格トルク相当 |
| AZM69 | 100,300円～ | 200 ～ 400Wの定格トルク相当 | |
| 85mm | AZM98 | 102,700円～ | 400 ～ 750Wの定格トルク相当 |
| AZM911 | 105,200円～ | ||
- ※ モーター・ドライバ・接続ケーブル1mの合計金額例です。
-

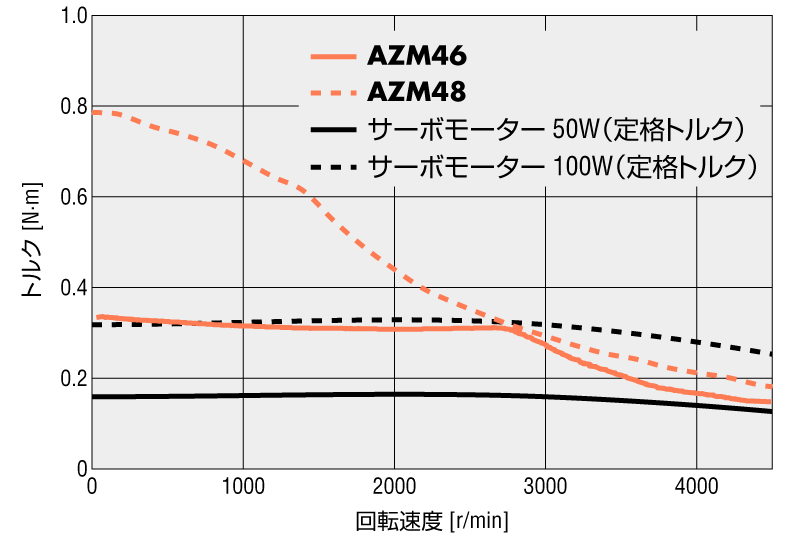

取付角寸法 42mm
-

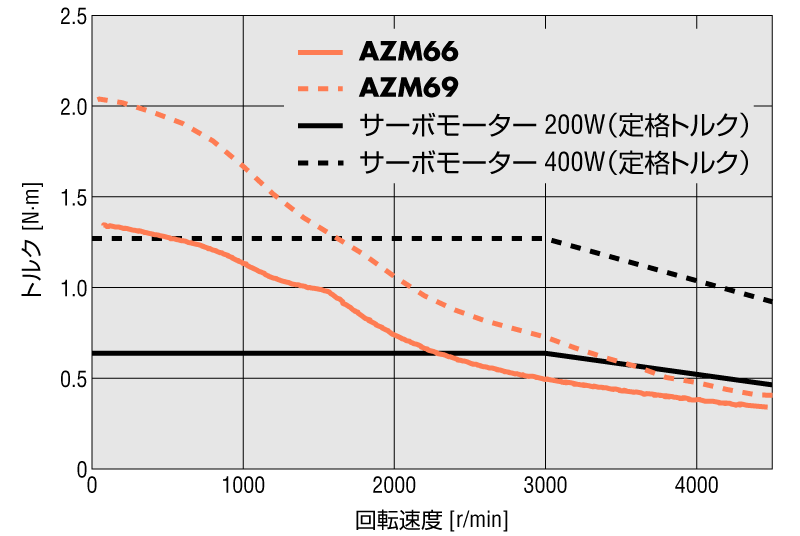

取付角寸法 60mm
-

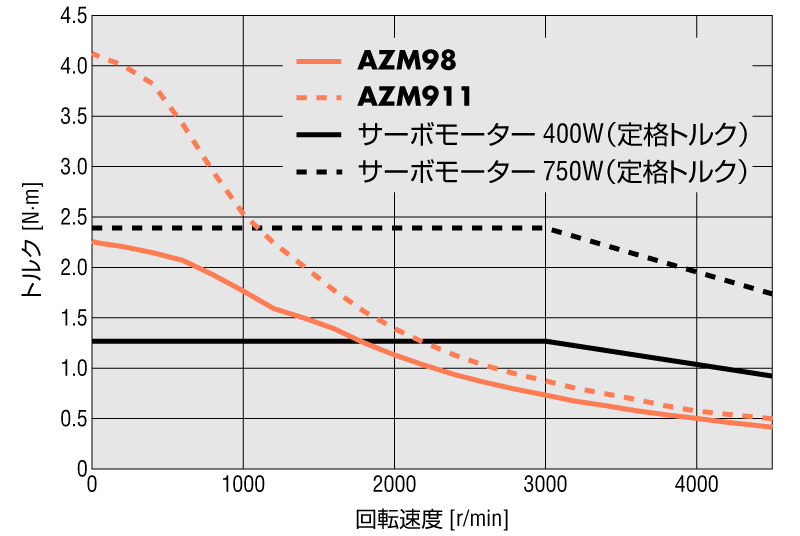

取付角寸法 85mm
- ※ 回転速度-トルク特性は、当社測定条件によるデータです。条件が変化すると、特性が変化する場合があります。
αSTEP ARシリーズ AC電源入力
| ARシリーズ（標準タイプ） | 相当する定格トルクのサーボモーター（目安） | ||
|---|---|---|---|
| 取付角寸法 | 品名 | 定価※ | |
| 42mm | ARM46 | 75,400円～ | 50 ～ 100Wの定格トルク相当 |
| 60mm | ARM66 | 81,200円～ | 100 ～ 200Wの定格トルク相当 |
| ARM69 | 81,800円～ | 200 ～ 400Wの定格トルク相当 | |
| 85mm | ARM98 | 86,900円～ | 400 ～ 750Wの定格トルク相当 |
| ARM911 | 91,500円～ | ||
- ※ モーター・ドライバ・接続ケーブル1mの合計金額例です。
-

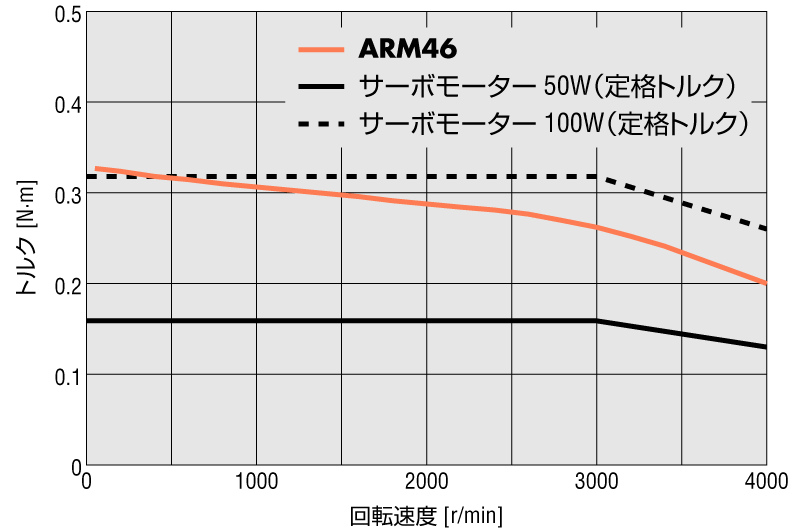

取付角寸法 42mm
-

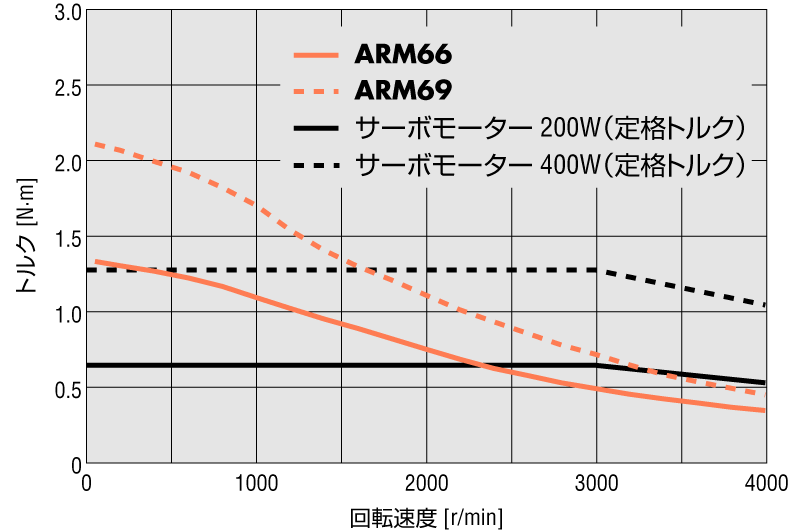

取付角寸法 60mm
-

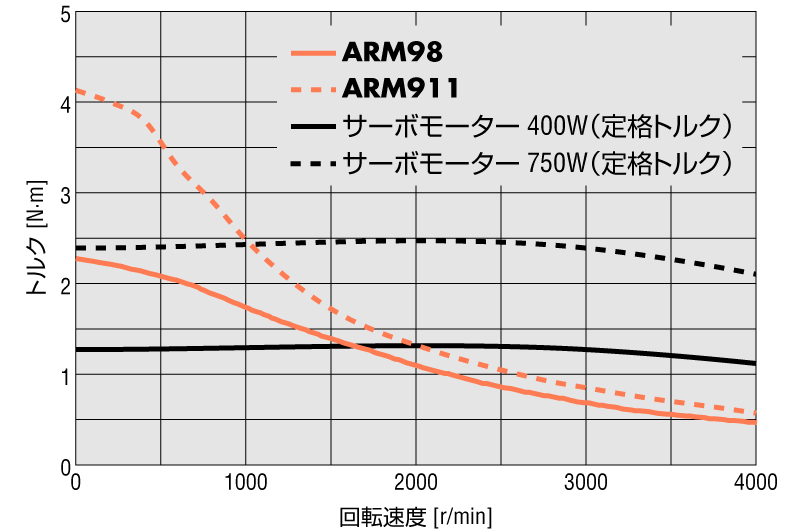

取付角寸法 85mm
- ※ 回転速度-トルク特性は、当社測定条件によるデータです。条件が変化すると、特性が変化する場合があります。
RKⅡシリーズ
| RKIIシリーズ（標準タイプ） | 相当する定格トルクのサーボモーター（目安） | ||
|---|---|---|---|
| 取付角寸法 | 品名 | 定価※ | |
| 42mm | PKE543 | 50,900円～ | 50 ～ 100Wの定格トルク相当 |
| PKE544 | 51,000円～ | ||
| PKE545 | 51,800円～ | ||
| 60mm | PKE564 | 55,700円～ | 100 ～ 200Wの定格トルク相当 |
| PKE566 | 56,300円～ | ||
| PKE569 | 56,900円～ | 200 ～ 400Wの定格トルク相当 | |
| 85mm | PKE596 | 62,600円～ | 400 ～ 750Wの定格トルク相当 |
| PKE599 | 67,200円～ | ||
| PKE5913 | 72,100円～ | ||
- ※ モーター・ドライバ・接続ケーブル1mの合計金額例です。
-

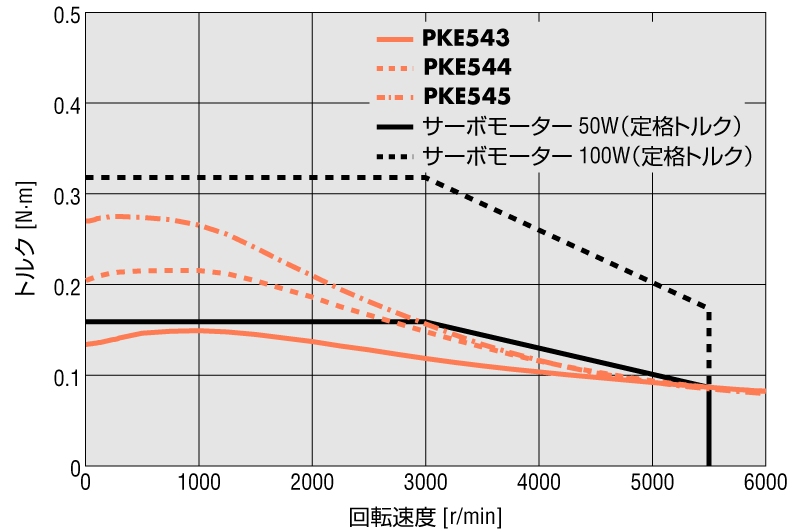

取付角寸法 42mm
-

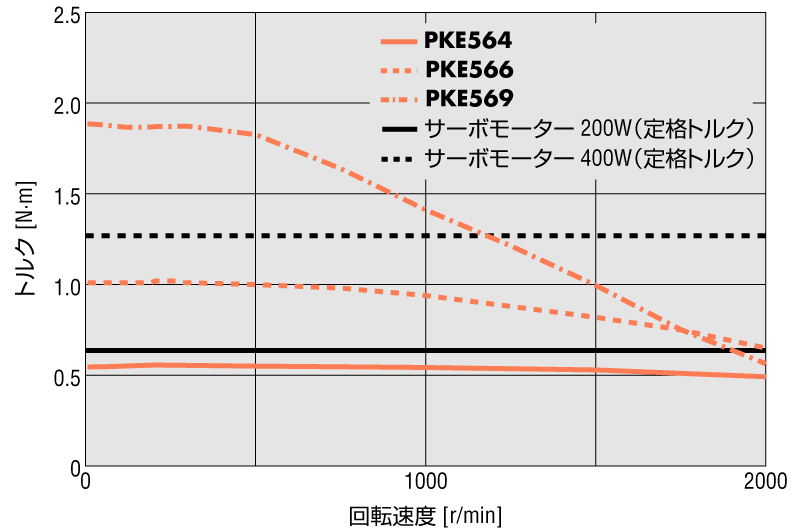

取付角寸法 60mm
-

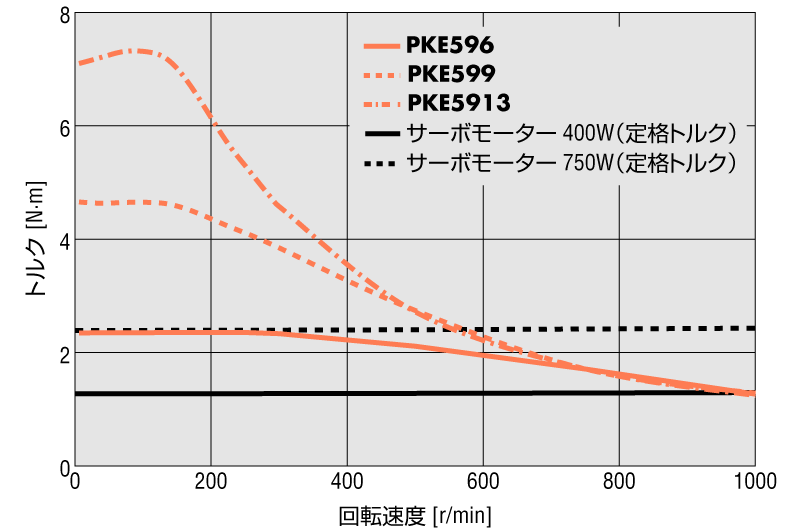

取付角寸法 85mm
- ※ 回転速度-トルク特性は、当社測定条件によるデータです。条件が変化すると、特性が変化する場合があります。
