チェーンコンベヤ モーターの小型・軽量化事例

トルクは同等のまま、モーター部を小型・軽量化したい

従来の装置

出力0.4kWの三相インダクションモーターを、チェーン・スプロケット機構と連結して駆動（速度制御にはインバータを使用）

用途

重量物の搬送

従来の問題点

• モーター自体が大きく重いため、コンベヤへの組み付けが重労働になっている
  （軽量化したいが、装置の用途上、モーター出力やトルクは妥協できない）
• メンテナンスの際も、モーターとギヤヘッドが一体型になっている分モーターが重く、作業にある程度の人手が必要

ブラシレスモーター BMUシリーズ
JBギヤ（脚取付ギヤヘッド）で
速度やトルクは同等のまま、小型・軽量化を実現

小型・高出力のブラシレスモーターBMUシリーズを採用することにより、モーターの大幅な小型・軽量化を実現します。
重量物搬送用のチェーンコンベヤでも、高強度・高許容トルクのJBギヤを使用すれば、従来と同等のトルクで駆動できます。

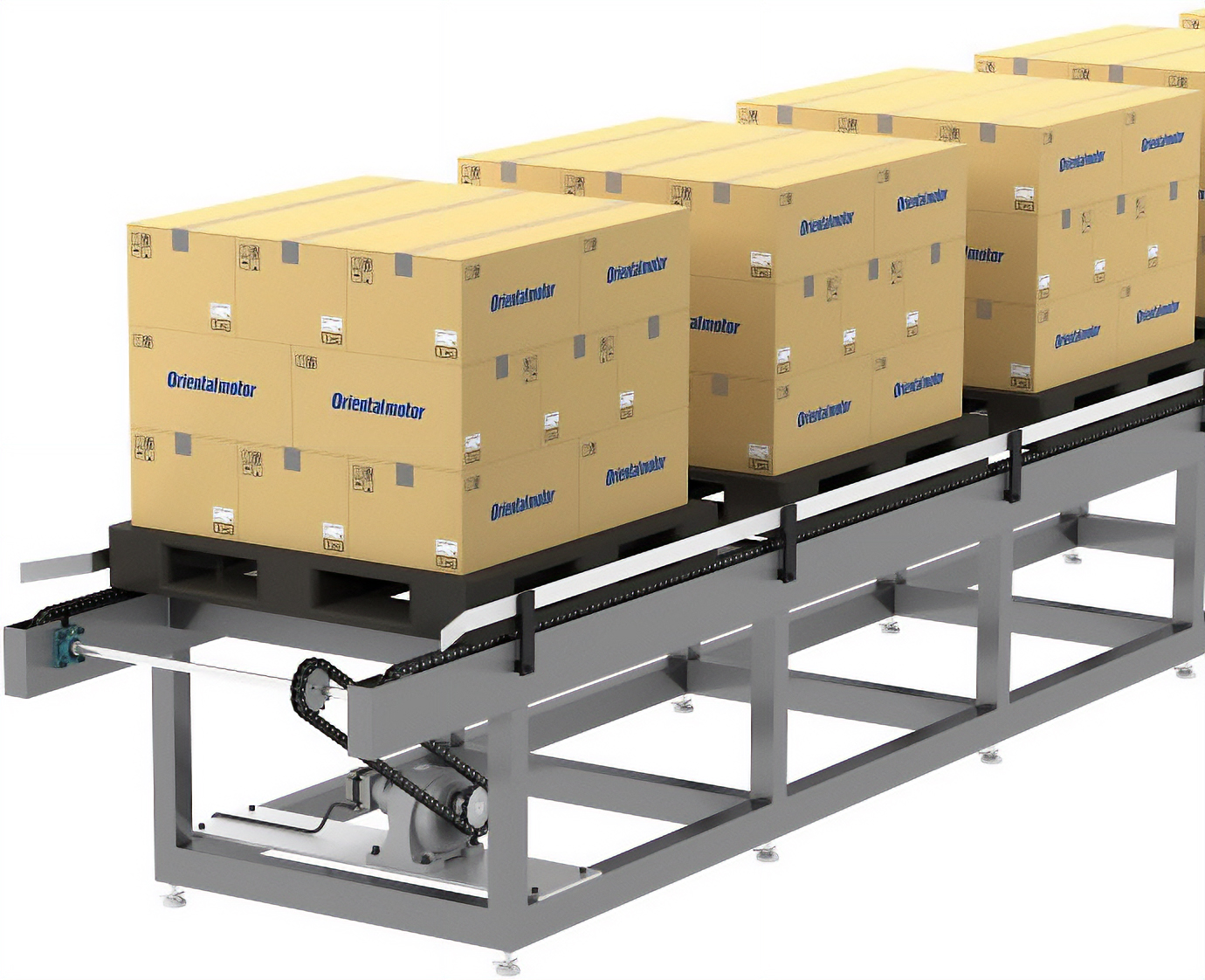

具体的なアプリケーション例

動画で装置の動きを見る

• 高強度・高許容トルクの脚取付ギヤヘッド JBギヤを使用
• トルクを含むモーターの性能は同等以上で、小型・軽量化を実現

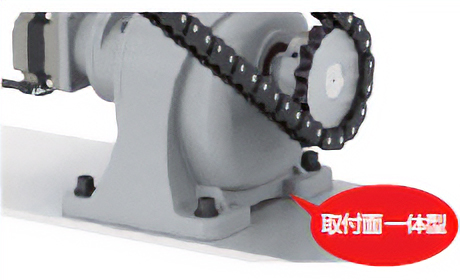

• 脚取付ギヤヘッドのため、装置にすぐ取り付けできる形状です

モーターの小型・軽量化

同等の性能のもので比較すると、質量は18.4kg、全長は121mmも削減できます。

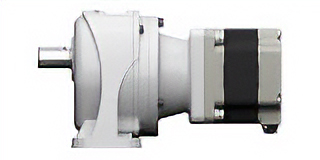

	一般的な三相インダクションモーター	BMUシリーズ JBギヤ
モーター外観
出力	0.4kW	0.4kW
ギヤタイプ	脚取付タイプ	脚取付タイプ
減速比	295	600
ギヤヘッド出力軸の 許容トルク	580N・m （0.593 ～ 2.9r/min）	583N・m （0.13 ～ 2.5r/min）
質量	37kg	18.6kg 18.4kg削減
全長	507mm	386mm 121mm削減

モーター・ギヤヘッドの分離が可能

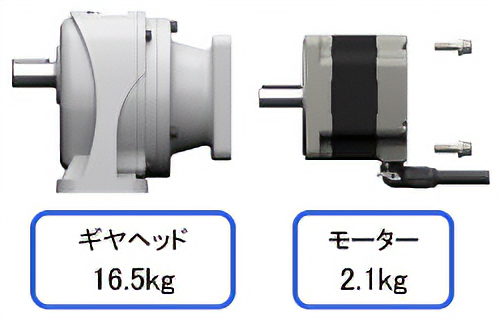

ギヤヘッドとモーターを取り外せるため、モーターをさらに軽量化でき、メンテナンス時の負担を軽減できます。
ギヤヘッドをコンベヤに取り付けたまま、モーターだけを交換するなど、フレキシブルな対応が可能になります。

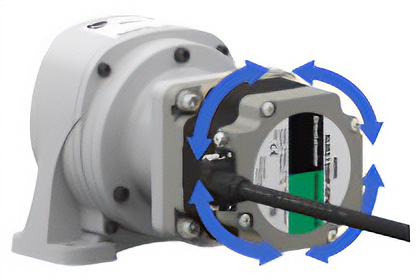

また、モーターのコネクタ位置は90°ずつ変更できます。
メンテナンスがしやすい配線になるよう、ケーブルの引き出し方向を調節することが可能です。
