ディスペンサ（注液装置）の小型化事例

装置を小型化したい

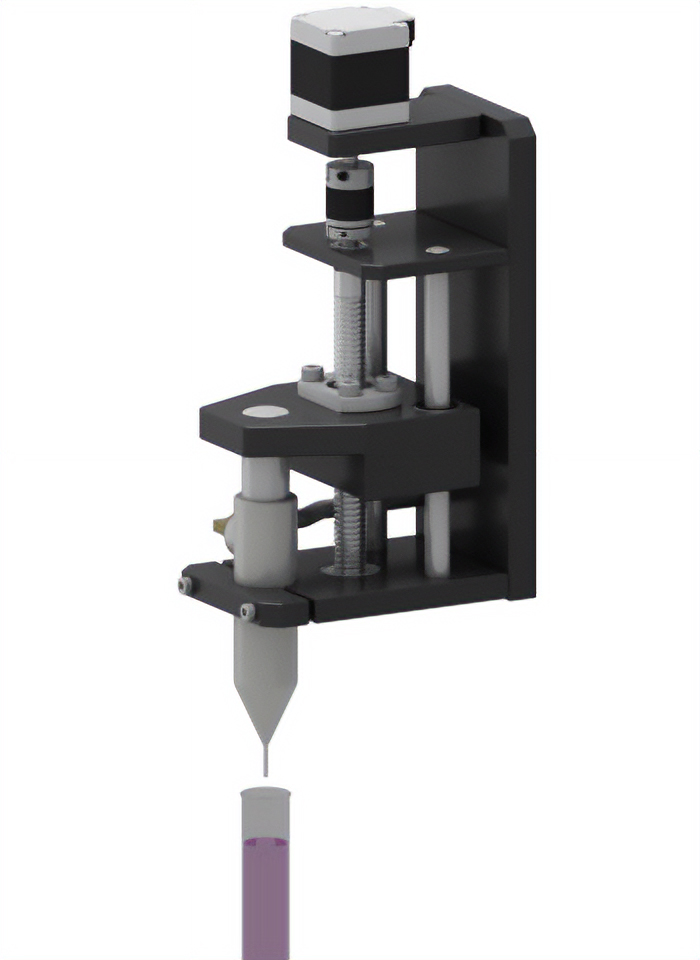

従来の装置

ステッピングモーターとボールねじを使用した、液体を一定量・高精度に塗布する自作機構の装置。

用途

溶液や塗装、接着剤などの吐出

従来の問題点

• 塗布ノズルの設置スペースに制限があり、自作機構がおさまらなくなってしまった

コンパクト電動シリンダ DRシリーズ
モーターとボールねじの一体化でスペース削減

ステッピングモーターとボールねじを一体化した、コンパクト電動シリンダ DRシリーズを採用することにより、自作機構に比べ、装置全長を短く設計できます。

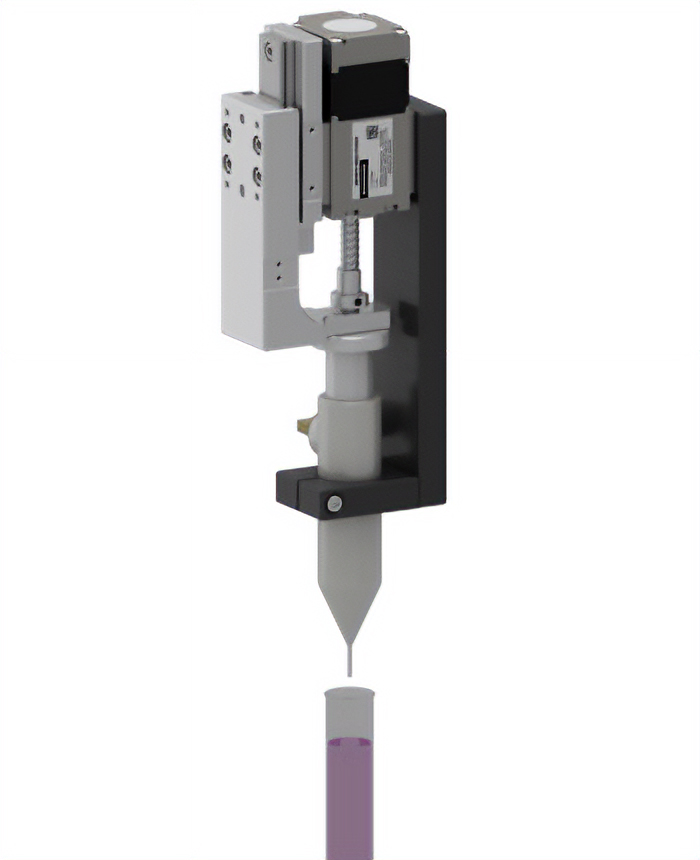

具体的なアプリケーション例

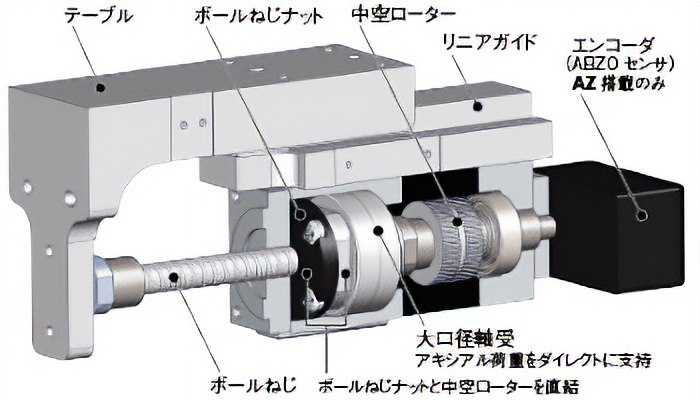

取付角寸法28mmのコンパクトボディ

中空ローターとボールねじのナットを一体化し、ボールねじをモーター部に収納する構造のため、製品そのものが非常にコンパクトです。

• ※ 上記の構造図は一例です。

連結部品に割いていたスペースを省略

リニアガイドやカップリングなどの連結部品が不要になるため、装置全体を小型化できます。

【ワークを同じストローク分動かす場合の構成例】

	構成 部品数	構成イメージ	使用部品
自作の場合	9点		①取付板、 ②搬送テーブル、 ③リニアガイド、 ④カップリング、 ⑤固定側ブロック、 ⑥ボールねじ、 ⑦固定側ベアリング、 ⑧支持側ブロック、 ⑨支持側ベアリング
DRシリーズ テーブルタイプ 使用の場合	1点		①取付板

設置スペースに合わせた取り付けが可能

DRシリーズは、取付方法が豊富です。限られた設置スペースを最大限活用する取付方法を選択できます。
複数台使用する場合、密着して取り付けることも可能です。装置横幅の省スペース化にも貢献します。

【テーブルタイプ、ロッドタイプの取付例】

正面取付	側面取付	フランジを使った取り付け （テーブルタイプのみ）	フートを使った取り付け

• ※ 材質 ： アルミ、表面処理 ： なし

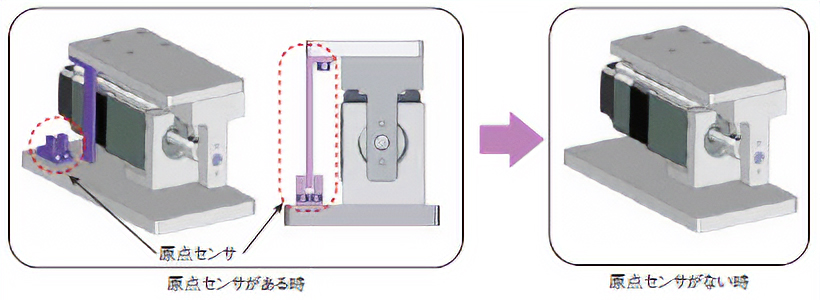

原点センサの設置スペースと配線を省略

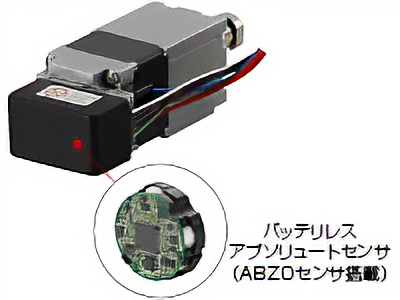

αSTEP AZシリーズ搭載タイプ^※では、位置情報を機械式アブソリュートセンサで検出・管理するため、機構側の原点センサが不要です。センサの設置スペース削減はもちろん、センサ配線も省略することができます。

• ※ DRシリーズには、αSTEP AZシリーズ搭載タイプと、PKPシリーズ搭載タイプがあります。詳細は製品ページにてご確認ください。
