ポンプの多流量化と流量調整事例

多流量化したい

従来の装置

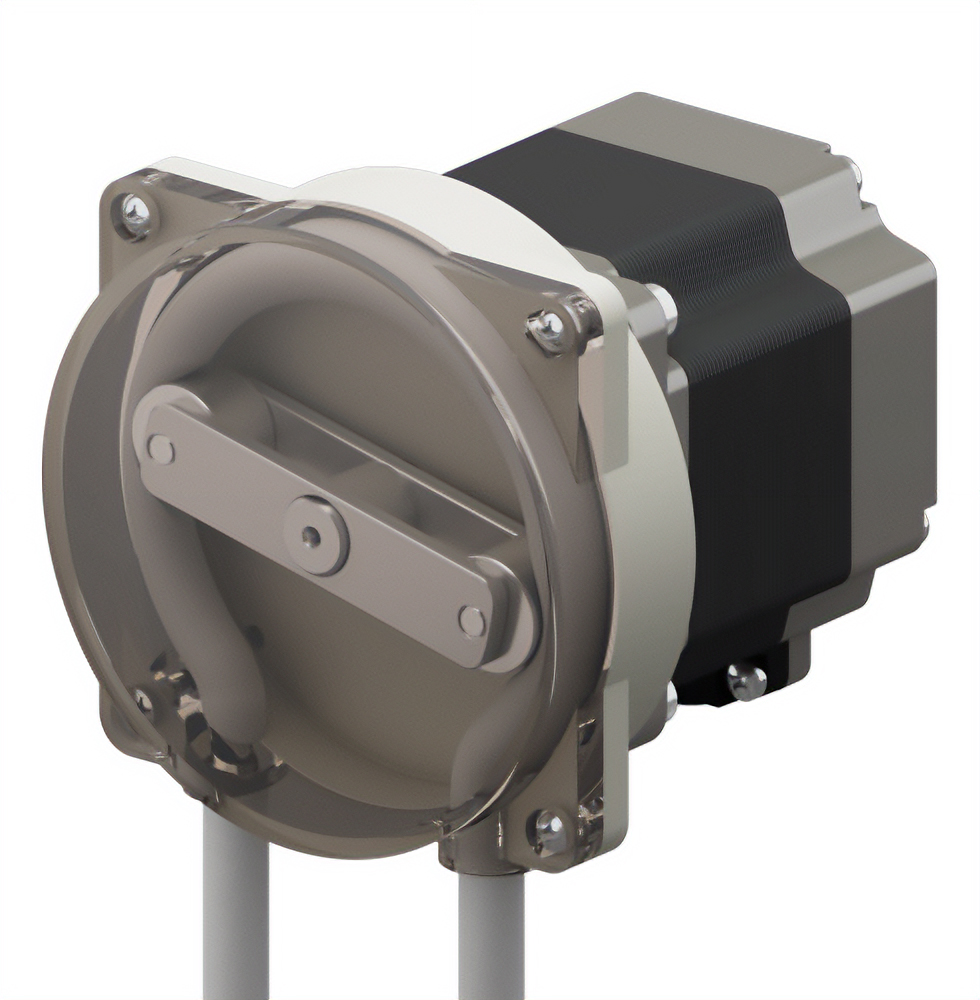

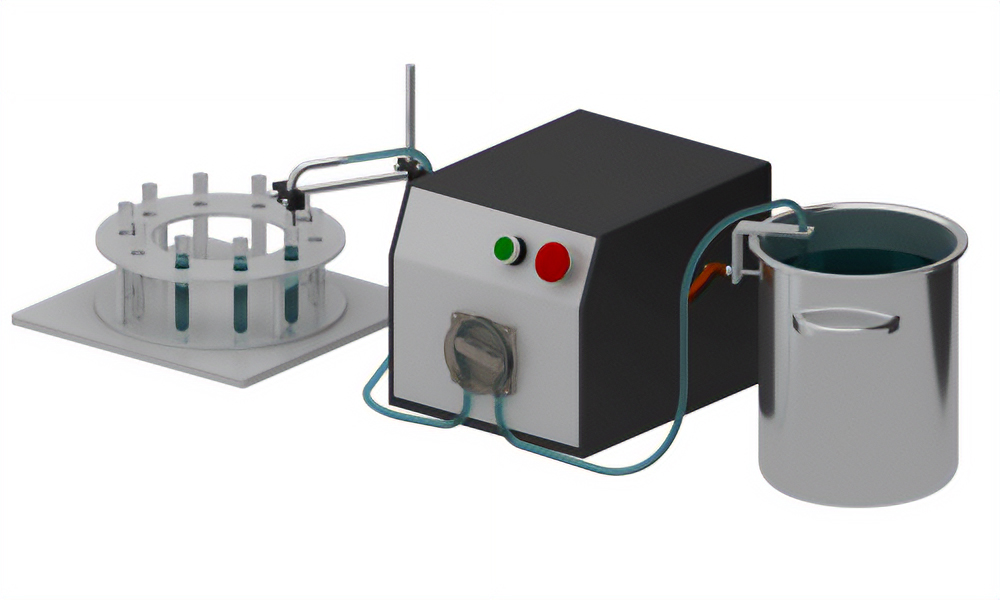

DC電源入力のステッピングモーターを使用した、液体を一定量・正確に吐出する装置。

用途

試薬の製造

従来の問題点

• 送り量を増やすため、速度を上げたいがトルクが不足してしまう

ステッピングモーター RKⅡシリーズ
高速域のトルクをアップし、多流量化を実現

AC電源入力のステッピングモーター RKⅡシリーズは、DC電源入力のモーターに比べ、高速域のトルク特性が優れています。そのため、モーターの大きさはそのまま、ワークの送り速度を早めることができます。

具体的なアプリケーション例

高速域でもトルクを発揮

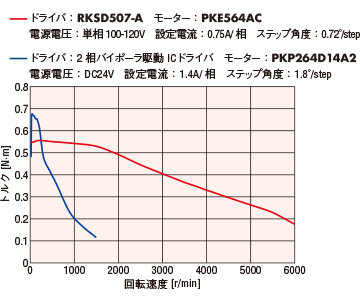

AC電源入力タイプのステッピングモーターは、高速域でも定格電流を流すことができ、DC電源タイプと比べてトルク特性が優れています。

モータートルクと電流値は比例関係にあるため、高トルクを得たいときは、電流値も大きくする必要があります。
RKⅡシリーズでは、ドライバでAC電源（AC100V、200V）を280Vの直流に整流し、モーターに印加しています。
印加電圧を大きくすることで、電流の立ち上がりをすばやくし、高速域のトルクを確保しています。

DC電源入力と同じく、停止時の負荷保持が可能

AC電源を直流に整流しモーターへ供給するため、停止中も安定した保持トルクがあり、液体の逆流を防ぎます。
停止時保持トルクの値は、ドライバの停止電流の設定で調整できます。

エンコーダ付きタイプで流量を確認

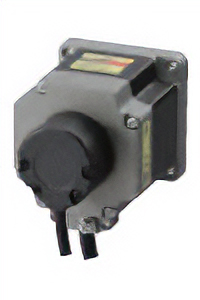

エンコーダー付きモーターを使うことで、現在の位置のモニタや、位置ズレの検出などが可能になります。
ワークの送り量に影響するようなトラブルを早期に発見し、装置の信頼性向上に貢献します。
