シリンジポンプの吐出量精度向上事例
課題
吐出量の精度を向上させたい
従来の装置
- 血液や薬液などの液体を吐出する用途で使用
- 基本ステップ角度1.8°の2相や0.72°の5相ステッピングモーターに、ボールねじなどの機構を組み付けて駆動
従来の問題点
- 液体の吐出量がばらつくことがある
- 機構を変えることで改善できる可能性もあるが、できるだけ機構部分やモーターのサイズは変えたくない
解決策
PKPシリーズ 高分解能タイプ
摩擦負荷に強い高精度な位置決めを実現
吐出量の精度向上に貢献
ステッピングモーター PKPシリーズ 高分解能タイプは摩擦負荷に強く、高精度な位置決めを実現します。シリンジポンプなどで吐出量の精度向上に貢献します。
具体的なアプリケーション例
摩擦負荷に強い構造
高分解能タイプは、基本ステップ角度が2相は0.9°、5相は0.36°のモーターです。標準タイプに比べ、ローターの歯数が2倍です。そのため、摩擦負荷に対する変位角度を小さくできます。シリンジポンプのような、常に摩擦負荷が加わる用途でも安定して動作するため、吐出量の精度が向上します。

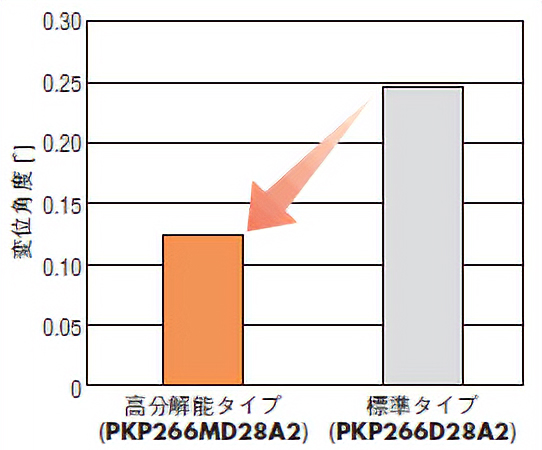

摩擦負荷による変位角度の比較（参考値）
