昇降動作時のワークの歪みによる破損防止の提案

ある軸の異常を検出できず、ワークが破損する

従来の問題点

3軸の同期動作でワークを昇降させる機構の場合、何らかのトラブルで1軸が動作しなくなったとしても、他の軸は動作し続け、昇降装置やワークが破損してしまう。

多軸ドライバで1軸の異常を共有

AZシリーズ多軸ドライバは、いずれかの軸でアラームが発生すると、他のすべての軸にアラームを発生させ全軸動作を停止することができます。

多軸ドライバ1台で最大4軸のモーターを同時制御が可能

AZシリーズ 多軸ドライバは、AZシリーズ DC電源入力のモーターと、それらを搭載している電動アクチュエータを駆動できます。取付角寸法42 mm以下のモーターを多軸で使用する場合、スリムタイプをご検討ください。既存の単軸ドライバや多軸ドライバよりも、大幅に省スペース化を達成できます。

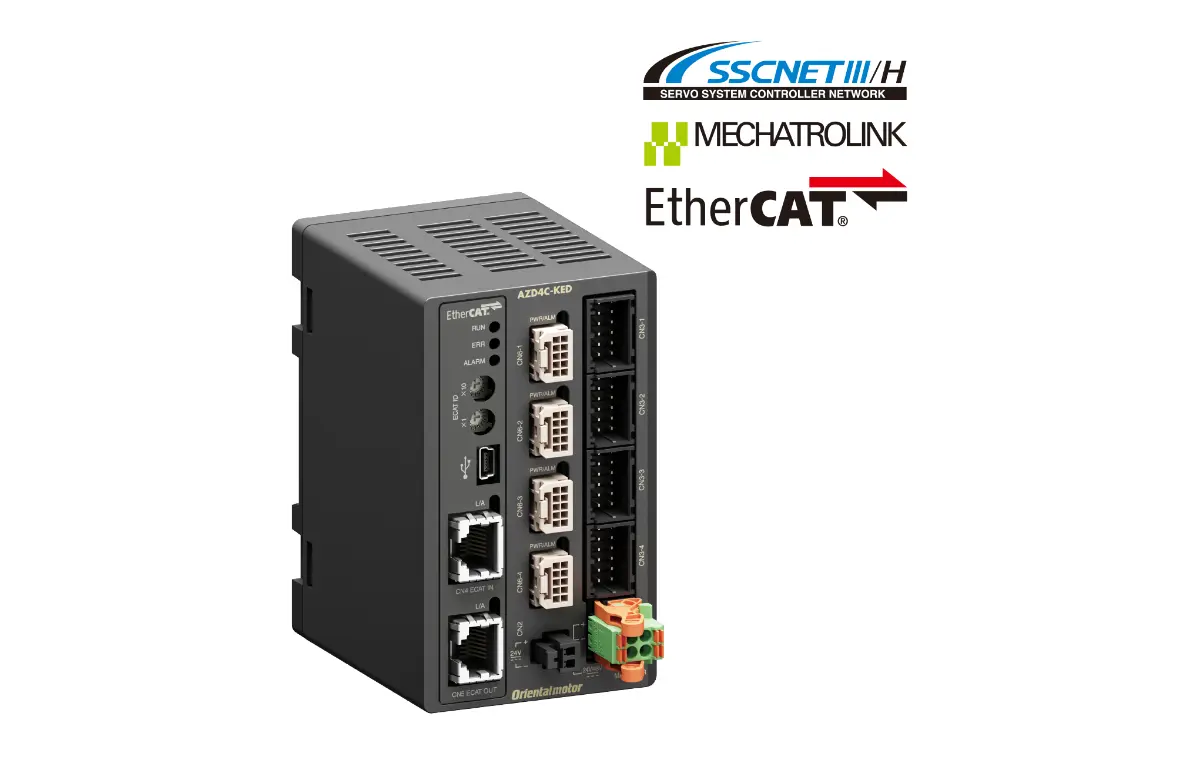

AZシリーズ 多軸ドライバ　スリムタイプ組み合わせ製品

モーター

AZM14、AZME14、AZM15、AZM24、AZME24、AZM26、AZME26、AZM46^※

• ※ 高速タイプは組み合わせできません

電動アクチュエータ

• AZシリーズ搭載 電動スライダ EZSシリーズ DC電源入力
• AZシリーズ搭載 電動シリンダ EACシリーズ DC電源入力
• AZシリーズ搭載 コンパクト電動シリンダ DRシリーズ/DRS2シリーズ
• AZシリーズ搭載 中空ロータリーアクチュエータ DGⅡシリーズ DC電源入力

ネットワーク対応

EtherCATドライブプロファイル、MECHATROLINK-Ⅲ、SSCNETⅢ/Hに対応した製品をそれぞれご用意しています。
