食品包装機の省スペース化を実現するAZシリーズminiドライバ

課題：食品包装機の自動化を図りながら、装置の小型化も実現させたい

従来の問題点・要望

• 食品包装機械の新モデル開発において、手作業の工程を自動化したい。
• 自動化する工程を増やすことで軸数も増えるため、その分の制御盤スペースを確保する必要がある。
• 現装置に採用のサーボモーターは、ドライバサイズが大きく、軸数を増やせるスペースがない。

解決策：αSTEP AZシリーズminiドライバで、省スペース化を実現

食品包装機の開発において、自動化できる工程を増やすことによる人手不足の解消や、装置を省スペース化することは重要な課題です。しかし、自動化の工程を増やそうとすれば、軸数の増加が見込まれ、装置はさらに大型化してしまうでしょう。
αSTEP AZシリーズminiドライバを採用することで、食品包装機の自動化できる工程を増やしながら、省スペース化の実現が可能になります。

ドライバを小型の製品にすることで、装置の小型化に貢献

ドライバを小型化すれば、制御盤もコンパクトになります。装置の省スペース化に貢献するαSTEP AZシリーズminiドライバは、外形寸法W69 mm×D56 mm×H30 mm（ネットワーク対応の場合）のコンパクトサイズを実現しています。
従来のDC入力単軸ドライバと比較して、体積比が63 %サイズダウンしているため、例えばモーターの近くといった空きスペースにも設置でき、ドライバや制御システムを分散設置して、装置全体を小型化したいという要望にも対応可能です。

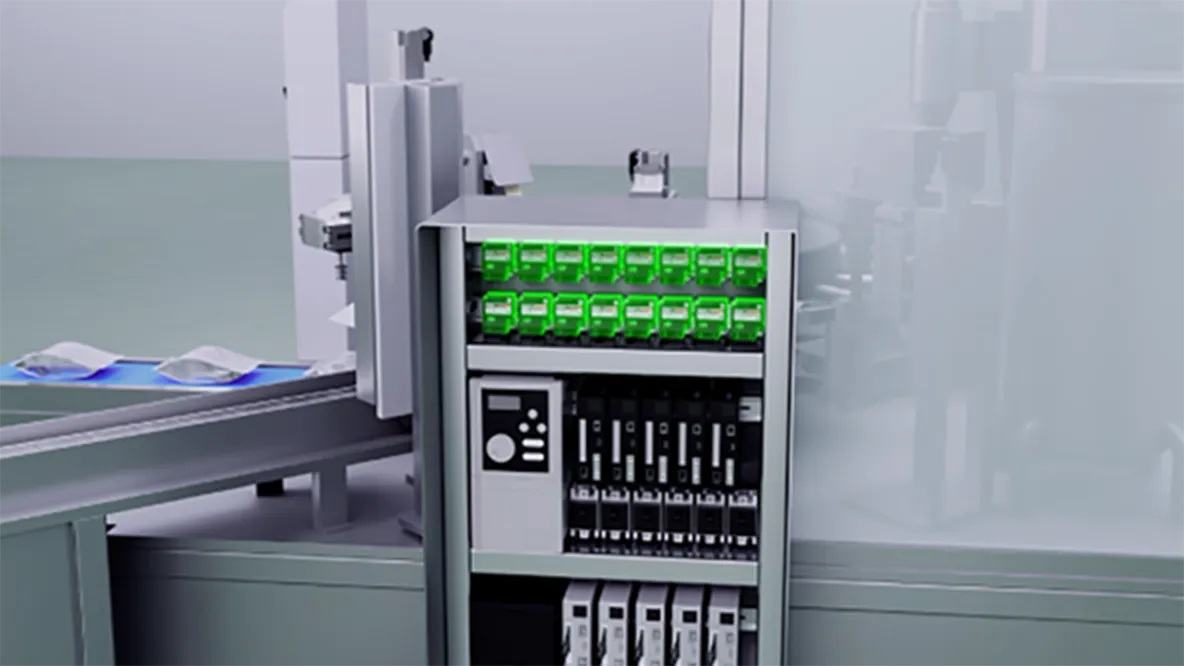

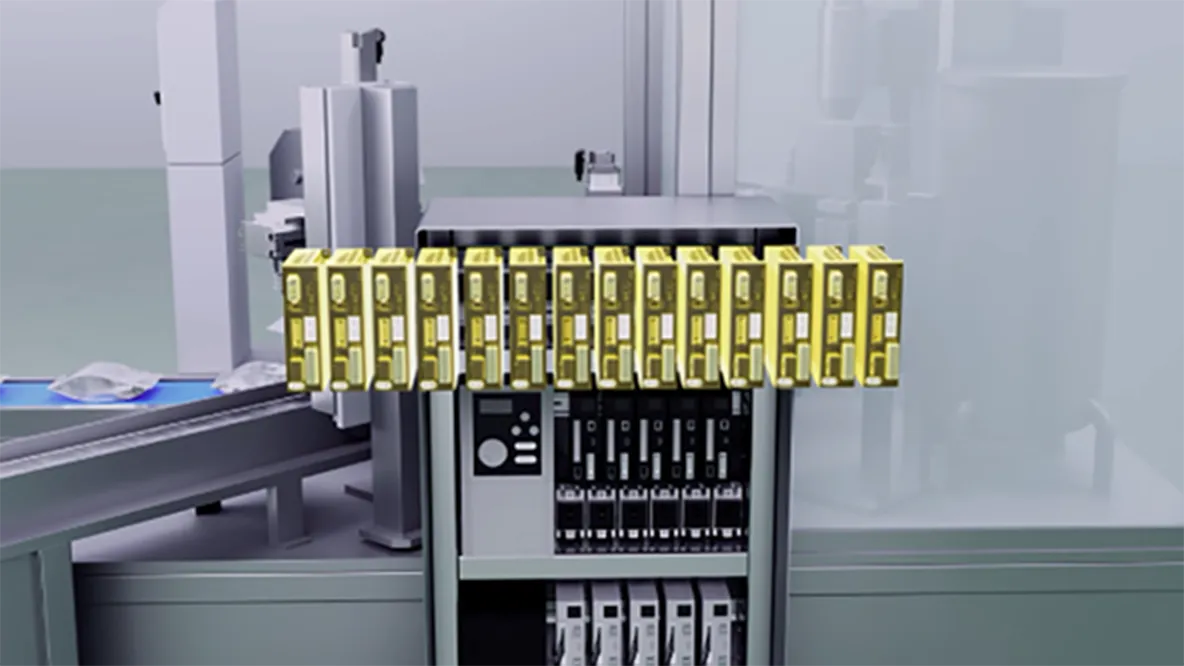

αSTEP AZシリーズminiドライバ導入による省スペース化イメージ

単軸ドライバとminiドライバのサイズ・質量比較

単軸ドライバ ネットワーク対応※	miniドライバ ネットワーク対応※
W45 mm×D70 mm×H100 mm	W69 mm×D56 mm×H30 mm
質量：180 g	質量：110 g

• ※ 外形および質量は、ネットワーク種類にかかわらず共通です。

EtherCATなど、さまざまなFAネットワークに対応

αSTEP AZシリーズminiドライバは、さまざまなFAネットワークに対応しています。そのため、軸数が増えても、装置内で使用しているネットワークで共通の制御が可能です。

	インターフェース	ドライバタイプ	電源入力
		EtherCAT対応	DC24/48V
		EtherNet/IPTM対応	DC24/48V
		PROFINET対応	DC24/48V
	Modbus（TCP、UDP）	Ethernetタイプ	DC24/48V
	Modbus（RTU）	RS-485通信タイプ	DC24/48V
	パルス	RS-485通信付きパルス列入力タイプ	DC24/48V

• ※ EtherCAT対応は、公式なEtherCATコンフォーマンテストに合格しています。
• ※ RS-485通信タイプは、別売のネットワークコンバータ（ゲートウェイ）を併用すると、CC-Link、MECHATROLINKによる制御が可能です。

サーボモーターの信頼性とステッピングモーターの扱いやすさを同時実現

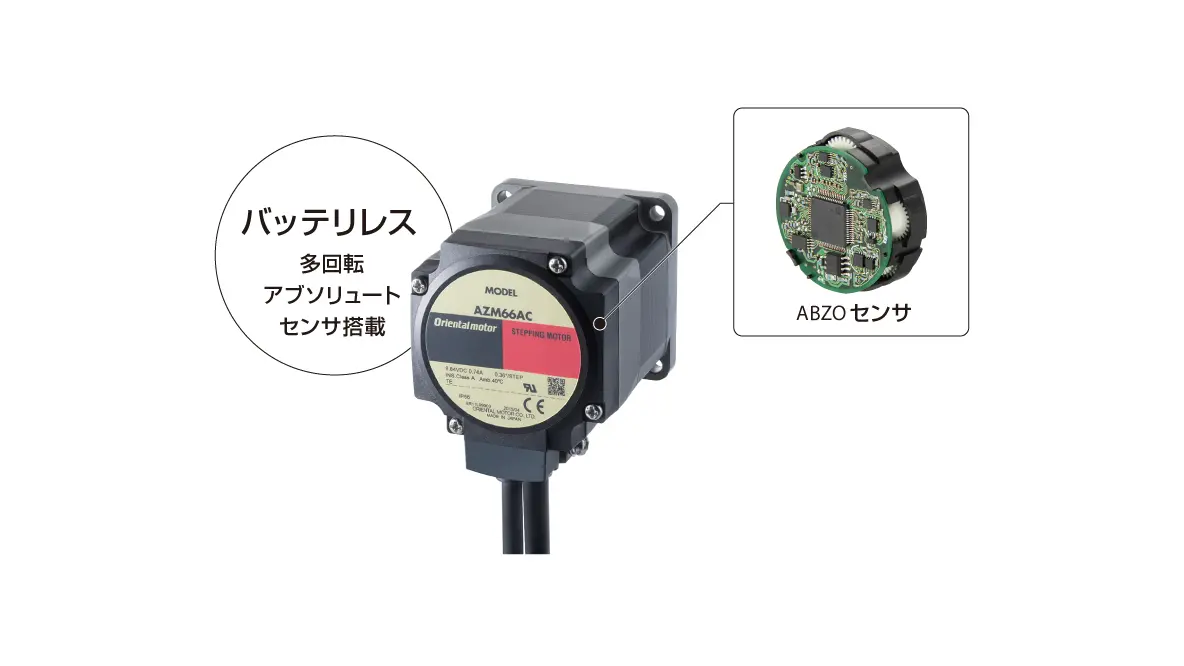

αSTEP AZシリーズは、オープンループ制御とクローズドループ制御をハイブリッドにすることで、ステッピングモーターとサーボモーターの長所を両立させたユニークな位置決めモーターです。バッテリレスのアブソリュートセンサを搭載しており、ゲイン調整が不要でハンチングレスを実現し、手軽に信頼性のある動きを実現できます。

提案製品：αSTEP AZシリーズ miniドライバ

組み合わせ可能モーター

• AZシリーズ DC電源入力（取付角寸法 □20 mm、□28 mm、□42 mm、□60 mm）

組み合わせ可能電動アクチュエータ

• AZシリーズ搭載 電動スライダ EZSシリーズ DC電源入力
• AZシリーズ搭載 電動シリンダ EACシリーズ DC電源入力
• AZシリーズ搭載 コンパクト電動シリンダDRシリーズ／DRS2シリーズ
• AZシリーズ搭載 中空ロータリーアクチュエータ DGIIシリーズ DC電源入力
• 電動グリッパEHシリーズ

• ※ EtherCAT、EtherNet/IP、Ethernetタイプ / CC-Link IE Field Basic、PROFINETに対応した製品をそれぞれご用意しています。
