食器消毒保管機の効率化を実現する750Wのブラシレスモーター（PMモーター）

食器消毒保管機の庫内サイズの拡大（大型化）と省エネ化を実現したい

従来の問題点・要望

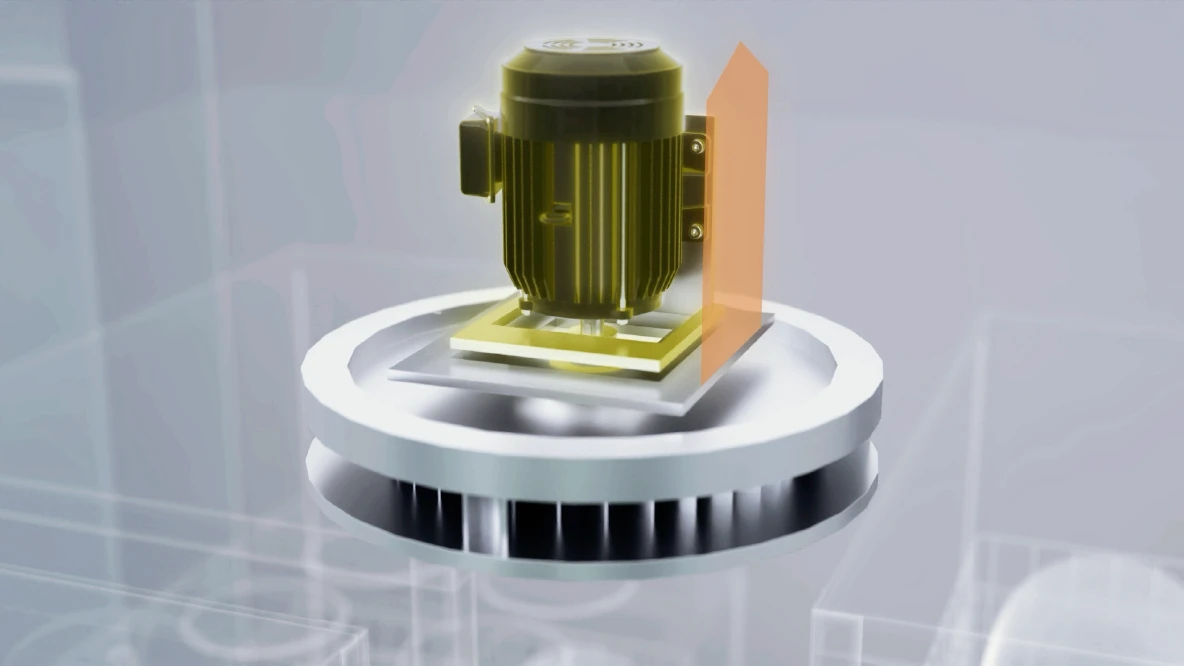

• 食器消毒保管機の送風ファン用に使用している三相ACモーター750 Wが大きくて重たい。
• 三相ACモーターが、庫内サイズを圧迫している。
• 新機種開発に向け、筐体サイズは保ちつつも、スペースを有効に使い処理能力をアップしたい。

解決策：食器消毒保管機の庫内サイズのスペース活用と省エネを達成したい

食器消毒保管機は、調理器や食器を入れて熱風で消毒する装置です。食器消毒保管機の新機種開発において、筐体の大きさをそのままに、効率アップを図ることは、重要な課題のひとつです。送風ファンで使用している三相ACモーターをブラシレスモーター（PMモーター）750 Wにすることで、筐体サイズのままに、庫内サイズを有効活用し、省エネ化を実現することができます。

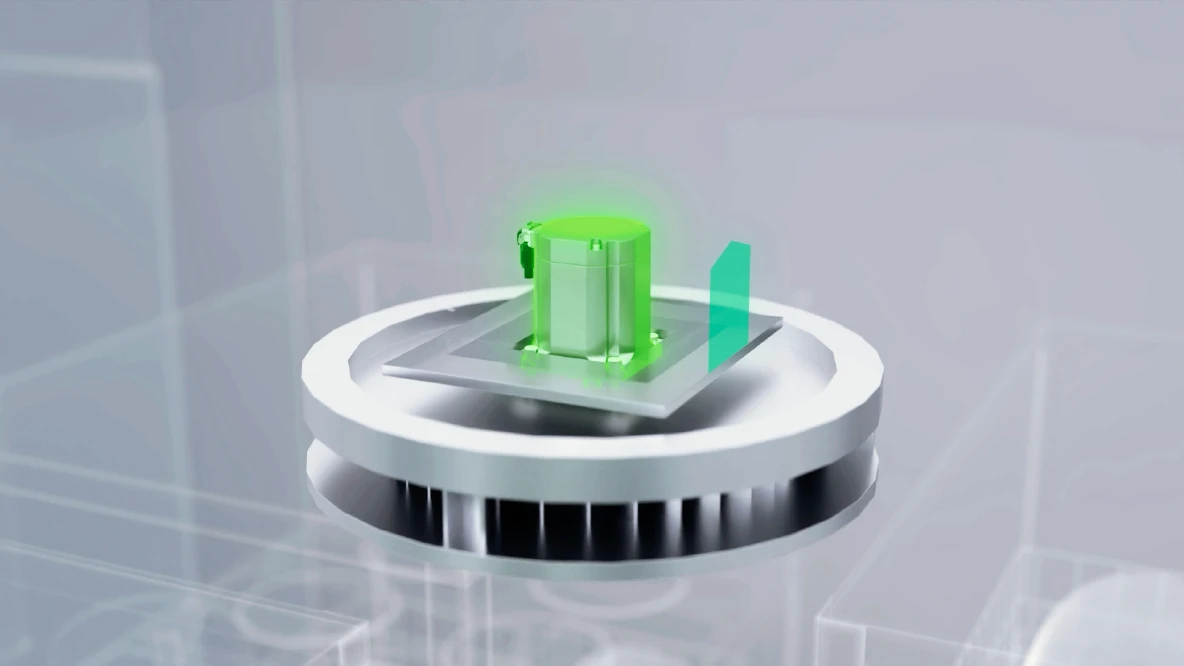

モーターが小型になることで、効率化を実現

ブラシレスモーター（PMモーター）は、回転子に永久磁石を使用しているため高効率により低発熱です。発熱が少ないので、ファンレス構造が実現可能です。  丸シャフトタイプで、取付角寸法104mm、長さ130mm、質量3.8kgと、同出力のACモーターと比べて小型・軽量です。  これにより、筐体サイズを維持しながら、庫内サイズの拡大で処理能力がアップし、効率化を実現します。

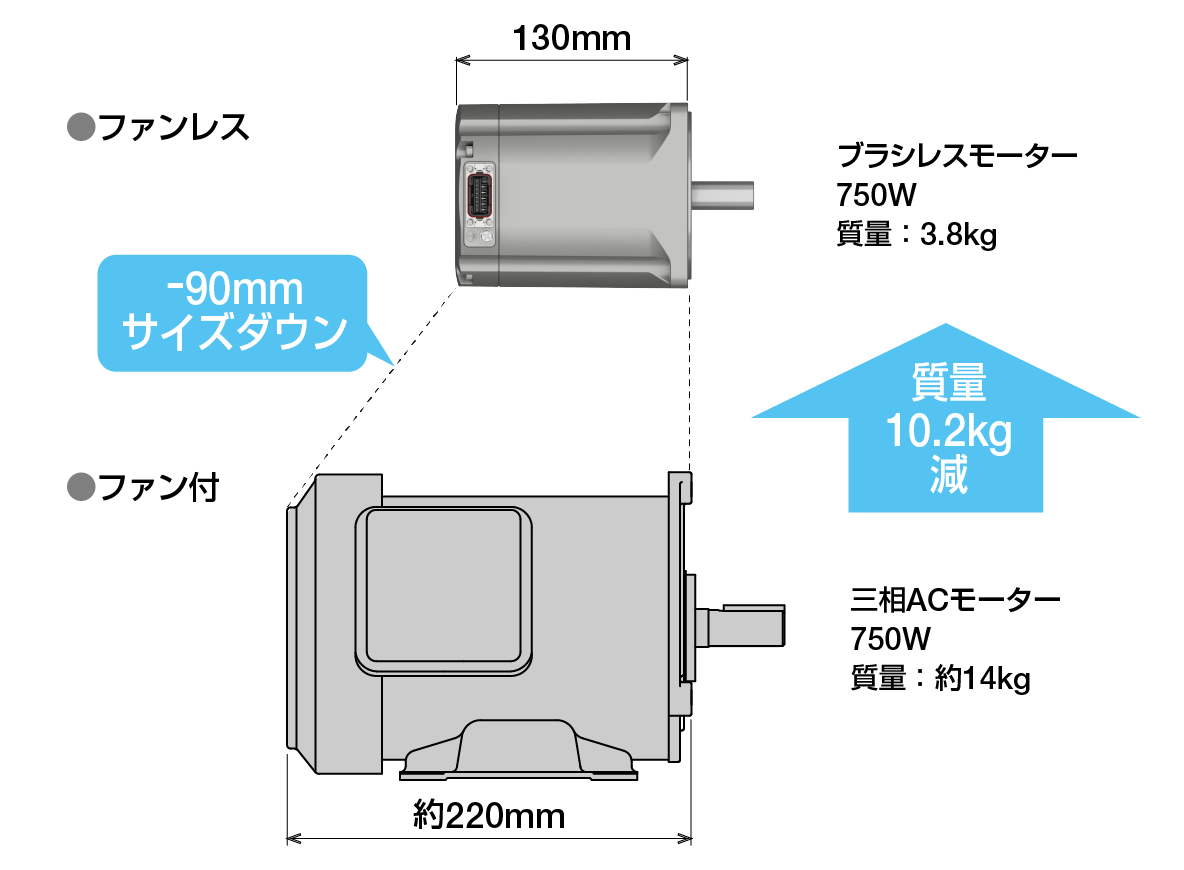

ブラシレスモーター（PMモーター）750 Wによる小型化イメージ

同出力の三相ACモーターとのサイズ・質量比較

モーターサイズ（mm）

電気料金削減、CO₂排出量削減に貢献するIE5高効率モーター

ブラシレスモーター（PMモーター）750 Wは、IE5^※の基準を満たす高効率モーターです。電気料金の削減や、CO₂排出量削減に貢献します。

• ※ 国際規格IEC TS 60034-30-2にもとづく可変速モーター（定格回転速度1801-6000 r/min）の効率規定値（%）です

省エネ効果（1台の参考値）

750 Wのインダクションモーター（IE3）と比較した場合、電気料金、CO₂排出量を削減できます。

• ※ 国際規格IEC 60034-30-1に基づくインダクションモーター（4極 50 Hz）の効率規定値（%）です。

【運転条件】
運転時間 : 24 時間/日 365日
電力量料金単価 : 22.68 円/kWh
CO₂排出係数 : 0.457 kg-CO₂/kWh

インバータと組み合わせて駆動可能

ブラシレスモーター（PMモーター）750 Wは、三相モーターのため、インバータと組み合わせて制御できます（PMモーターと組み合わせ可能なインバータのみ使用可能）。
そのため、速度制御が可能（300～4000 r/min）になる、インバータに搭載されている機能が使える、ネットワーク対応のインバータを使用することでネットワーク制御が可能になるといったメリットがあります。また、現在使用中のインバータをそのまま使用できるため、導入や変更の手間も軽減されるでしょう。

組み合わせが可能なインバータは、PMモーターと組み合わせ可能なインバーターです。

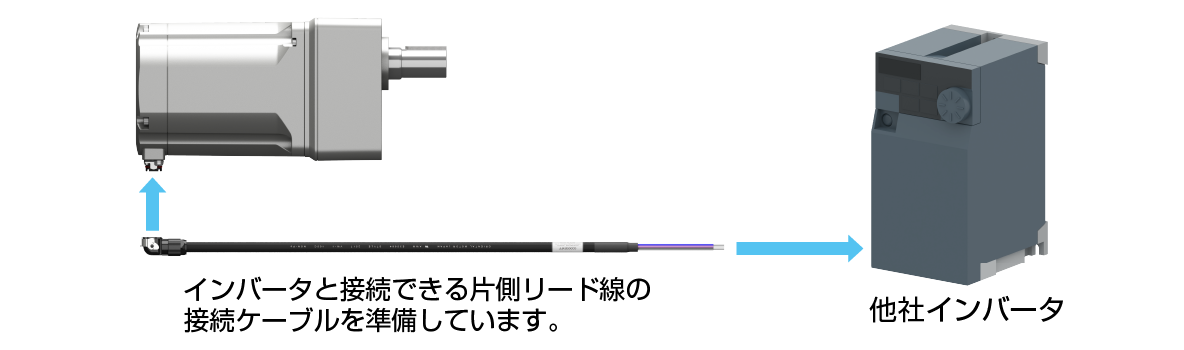

他社インバータとの組み合わせ特性データと、組み合わせパラメータを用意しています。
詳細は、当社ホームページをご確認ください。

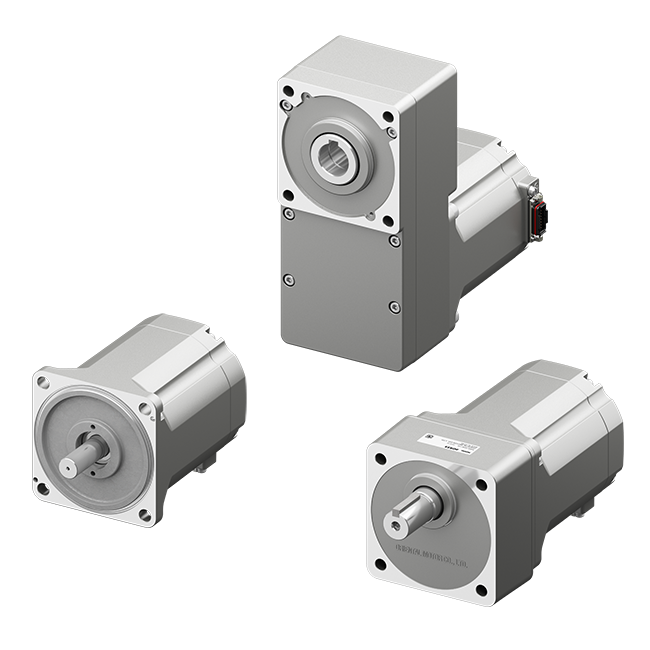

提案製品：ブラシレスモーター（PMモーター）750 W

出力軸タイプ

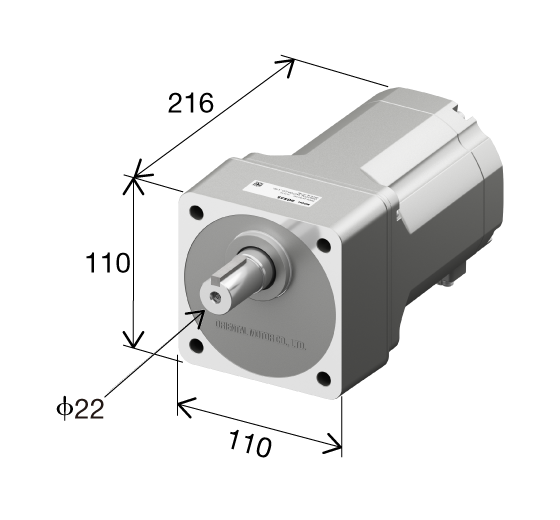

• 平行軸ギヤヘッド

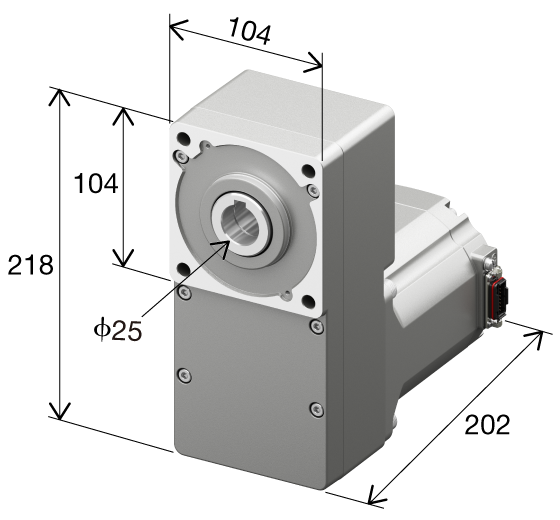

• 中空軸フラットギヤヘッド

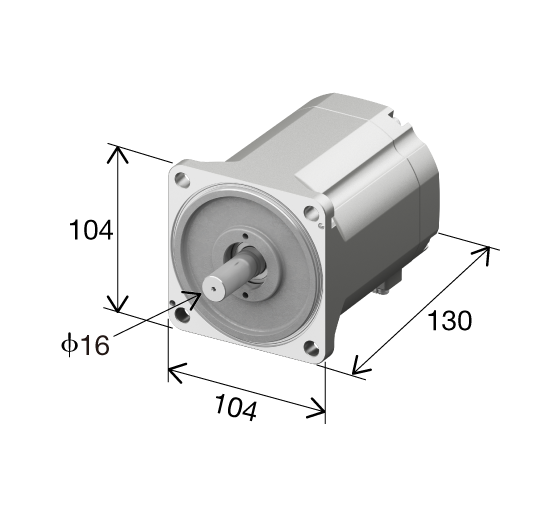

• 丸シャフトタイプ
