食品搬送コンベヤのメンテナンス性の向上を実現するブラシレスモーターIP対応接続ケーブル
| 業種 | 食品製造、包装 |
|---|---|
| 工程・装置名 | 食品搬送コンベヤ |
| 課題 | 保全、生産性向上 |
課題：コンベヤ駆動ユニットの中継部の防水性を高めたい
従来の問題点・要望
食品搬送コンベヤの洗浄の際、本体とコンベヤ駆動ユニットの中継部の防水性が低く、注意して洗浄する必要があった。
解決策：ブラシレスモーターBMUシリーズ/BLE2シリーズ コネクタタイプ用 IP対応接続ケーブルで、メンテナンス性の向上を実現
食品搬送コンベヤにおいて、メンテナンス性の向上は重要な課題のひとつです。食品搬送コンベヤを洗浄する際には、本体部分からコンベヤ駆動ユニットを取り外して洗浄する必要があります。従来は、本体とコンベヤ駆動ユニットの中継部の防水性が低く、洗浄に手間がかかっていました。
IP対応接続ケーブルを採用することで、食品搬送コンベヤにおけるメンテナンス性の向上の実現が可能です。

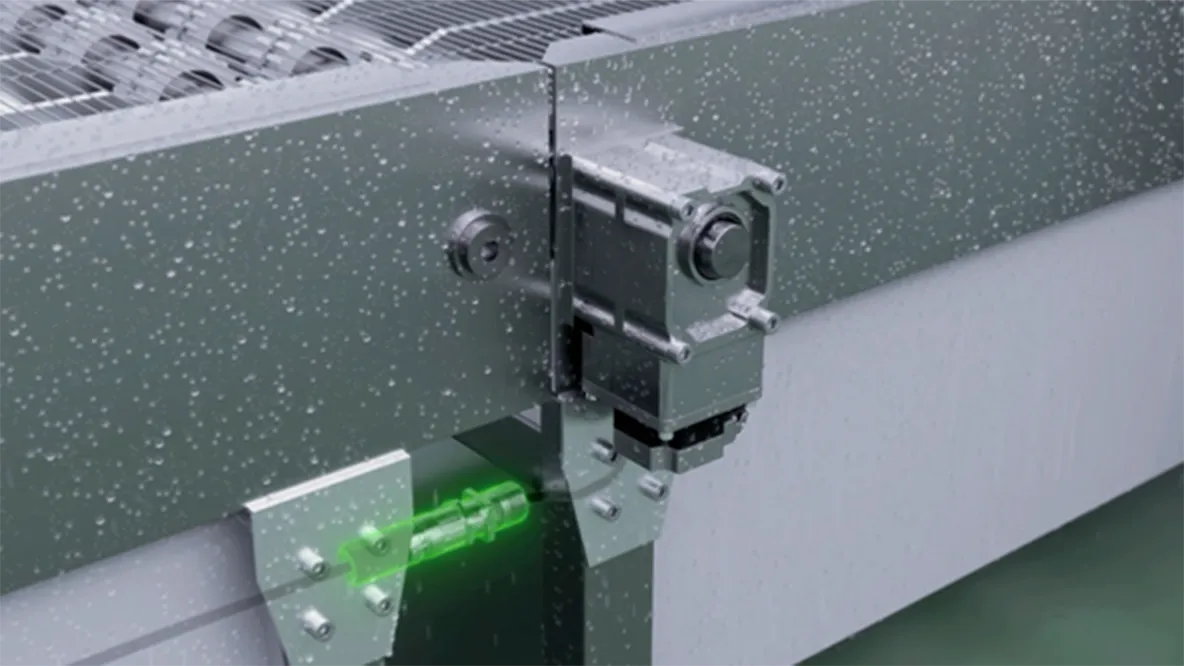

ブラシレスモーターBMUシリーズ/BLE2シリーズコネクタタイプ用 IP対応接続ケーブルの導入イメージ
IP66/IP67適合品を採用した中継コネクタで、洗浄時の手間を軽減
IP対応接続ケーブルは、モーター側とドライバ側を結ぶ中継コネクタにIP66/IP67適合品を採用しています。電源線と信号線をひとつのコネクタで接続しており、中継部のケーブルの分岐やリード線の露出をなくすことで、防塵・防水性能を高めています。
電源線と信号線をひとつのコネクタで接続しています。 中継部のケーブルの分岐やリード線の露出がなくなり、防塵・防水が確実になりました。
パネルマウントタイプの採用で、盤面取り付けが容易に行える
IP対応接続ケーブルは、標準コネクタタイプとパネルマウントタイプを用意しています。パネルマウントタイプは、盤面取り付けが簡単におこなえます。
直交軸中空ハイポイド JHギヤによって省スペース設置が可能

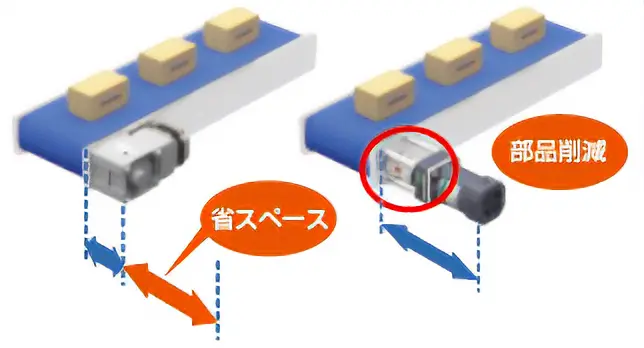

IP対応接続ケーブルに対応したブラシレスモーターBMUシリーズ/BLE2シリーズは、IP66仕様の直交軸中空ハイポイドJHギヤをラインアップしています。出力軸が中空のため駆動軸と直結でき、カップリングやベルトプーリーなどを削減できるため、省スペース化と部品コストダウンに貢献します。

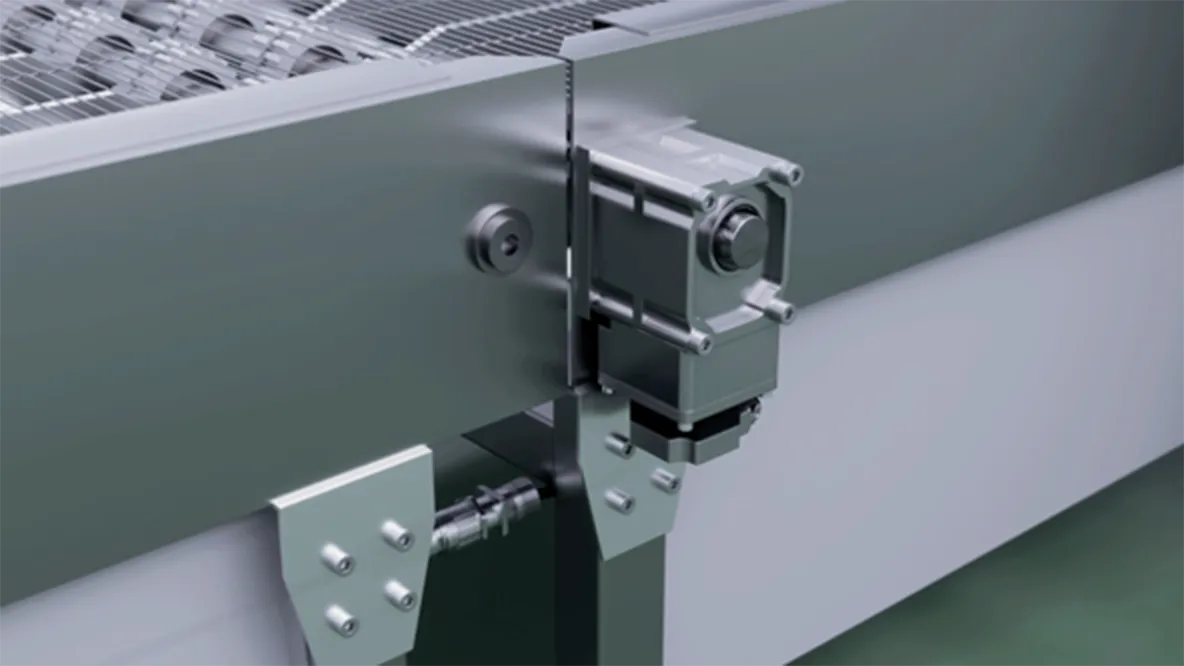

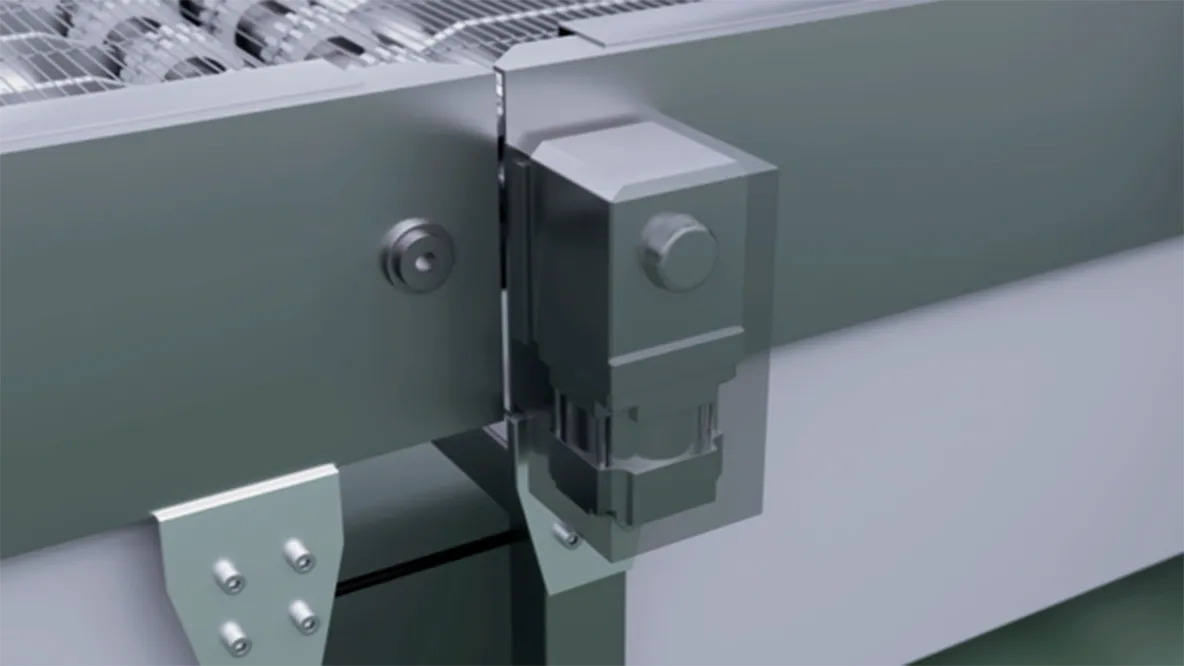

ブラシレスモーターBMUシリーズ/BLE2シリーズ直交軸中空ハイポイドJHギヤの導入イメージ
（モーターカバー必要）
（モーターカバー不要）

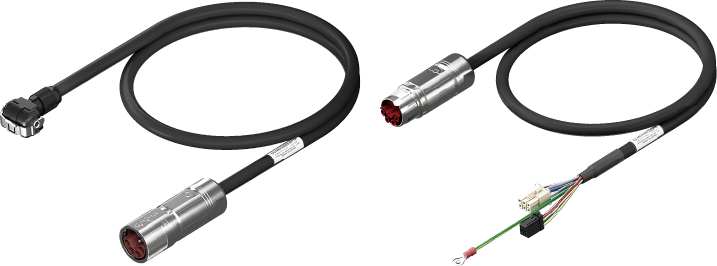

提案製品：BMUシリーズ/BLE2シリーズ コネクタタイプ用 IP対応接続ケーブル
組み合わせ可能モーター
- ブラシレスモーターBMUシリーズコネクタタイプ
- ブラシレスモーターBLE2シリーズコネクタタイプ
