遺伝子検査装置の省スペース化を実現するAZシリーズ miniドライバの導入事例

課題：遺伝子検査装置の小型化と復旧時間の短縮を実現したい

従来の問題点

• 遺伝子検査装置はラボ内においてスタンドアローンで使用されるため、装置全体のフットプリントを極力小さくする必要があったが、従来のドライバはサイズが大きく、制御盤スペースの確保が課題となっていた
• 装置には、扉が開いた際に電源を遮断する安全機構が備えられており、原点位置への復帰や動作確認など、時間を要していた
• 機器メンテナンス担当者による作業の削減、ダウンタイム短縮が装置の課題となっていた

解決策：バッテリレスアブソリュートセンサ搭載モーターと小型ドライバで、省スペース化とダウンタイム短縮を実現

遺伝子検査装置の運用現場では、安全性の確保とともに、装置のダウンタイム短縮や省スペース化も重視されています。AZシリーズ miniドライバは、これらの課題に対して高い効果を発揮します。
バッテリレスアブソリュートセンサによる位置情報保持機能と、単軸ドライバより小型・軽量に設計された手のひらサイズのminiドライバにより、安全性・操作性・設計自由度のすべてを向上させることが可能です。

ドライバの小型化により装置サイズを大幅に縮小

装置の省スペース化に貢献するAZシリーズminiドライバは、外形寸法W47 mm×D53 mm×H24 mm（RS-485通信タイプの場合）のコンパクトサイズを実現しています。
一般的なサーボモータードライバの大きさと比較しても小さく、装置サイズを大幅に縮小できます。

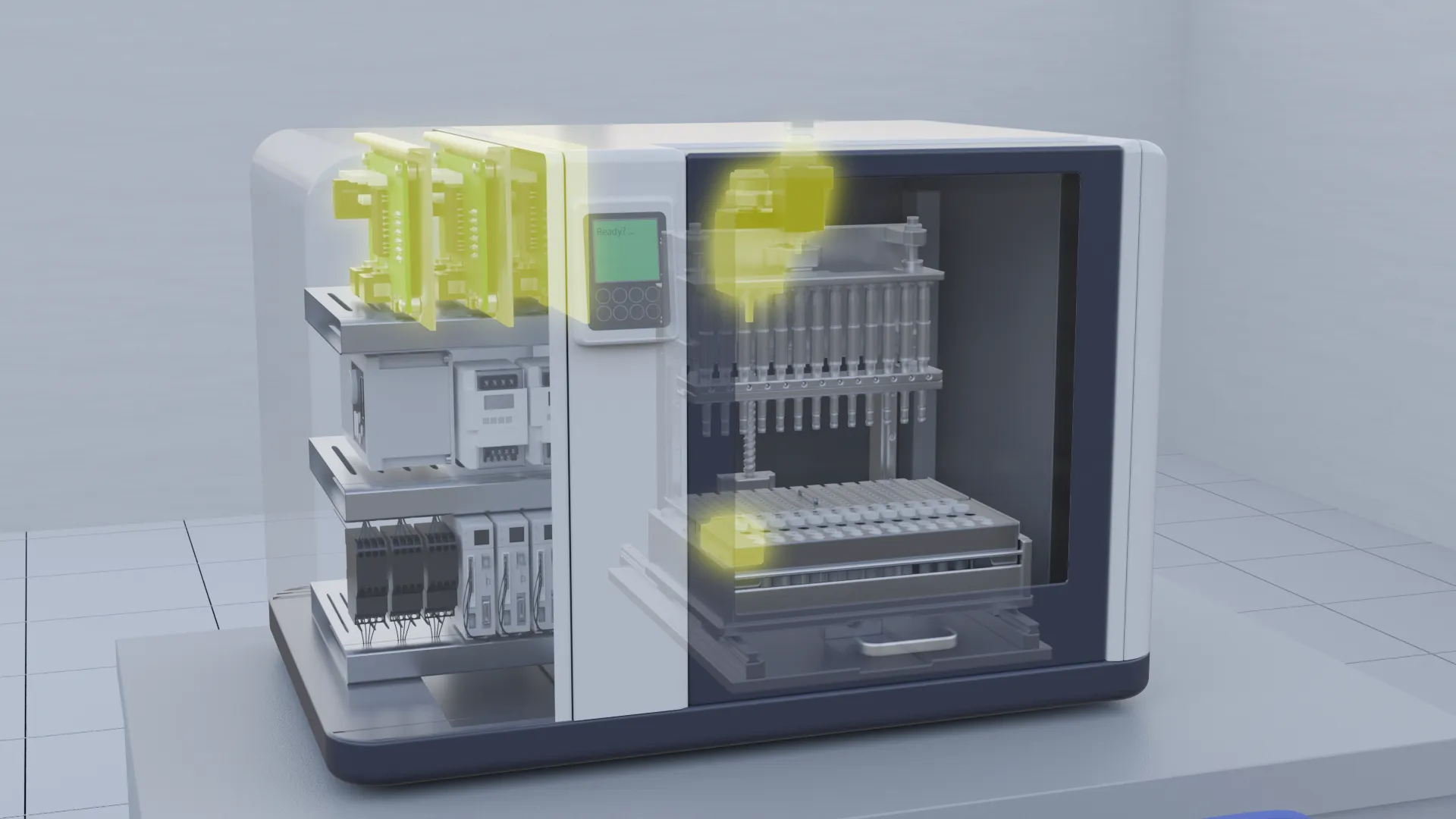

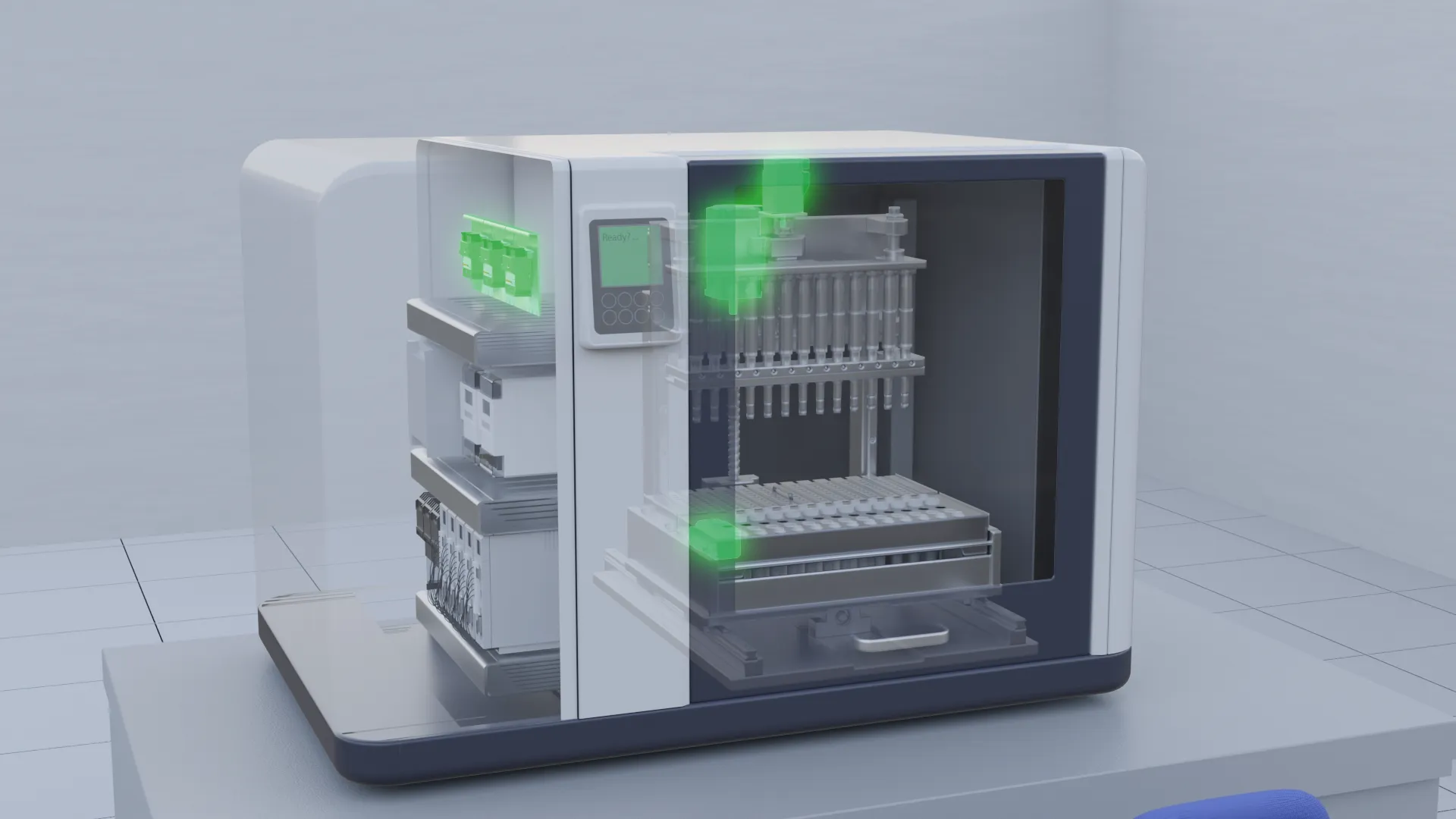

αSTEP AZシリーズモーター・miniドライバでの設置スペース削減イメージ

単軸ドライバとminiドライバのサイズ・質量比較

従来の単軸ドライバと比較して体積比75 %サイズダウンのminiドライバ（RS-485通信タイプの場合）は、例えばモーターの近くといった空きスペースにも設置でき、ドライバや制御システムを分散設置して、装置全体を小型化したいという要望にも応えられます。

単軸ドライバ位置決め機能内蔵タイプ	miniドライバRS-485通信タイプ
W35 mm×D70 mm×H100 mm	W47 mm×D53 mm×H24 mm
質量：150 g	質量：56 g

ダウンタイムの短縮

AZシリーズのバッテリレスアブソリュートセンサは、電源を遮断しても位置情報を保持するため、電源投入後のイニシャライズ（原点復帰作業）が不要です。従来は、異常停止後に各軸が原点センサを検出するまで数分を要し、イニシャライズの時間が大きな負担でした。AZシリーズでは停止位置情報を保持しているため、イニシャライズを行わずに即時に再稼働が可能です。これによりダウンタイムを短縮でき、作業効率や装置の稼働率の向上にも貢献します。

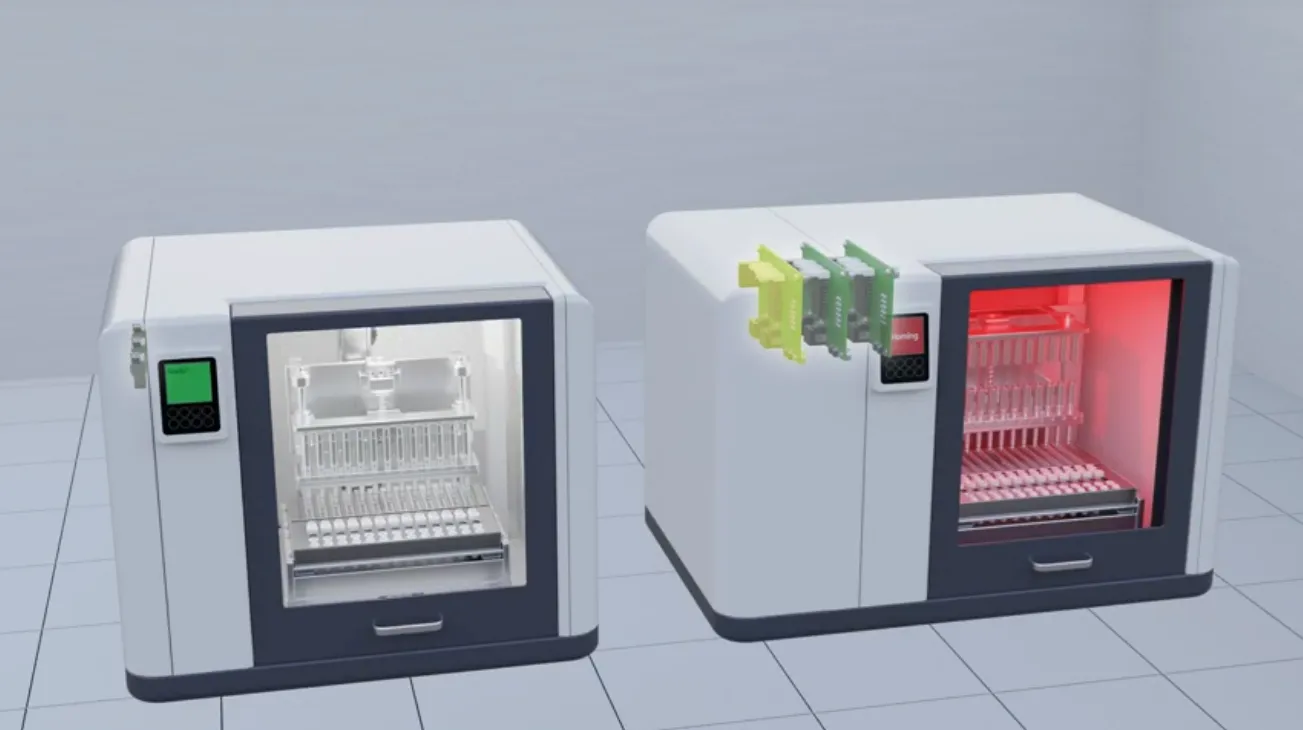

αSTEP AZシリーズ miniドライバによるダウンタイム短縮のイメージ

提案製品：αSTEP AZシリーズ miniドライバ

組み合わせ可能モーター

• AZシリーズ DC電源入力（取付角寸法 □20mm、□28mm、□42mm、□60mm）

組み合わせ可能電動アクチュエータ

• AZシリーズ搭載 電動スライダ EZSシリーズ DC電源入力
• AZシリーズ搭載 電動シリンダ EACシリーズ DC電源入力
• AZシリーズ搭載 コンパクト電動シリンダ DRシリーズ／DRS2シリーズ
• AZシリーズ搭載 中空ロータリーアクチュエータ DGIIシリーズ DC電源入力
• 電動グリッパEHシリーズ

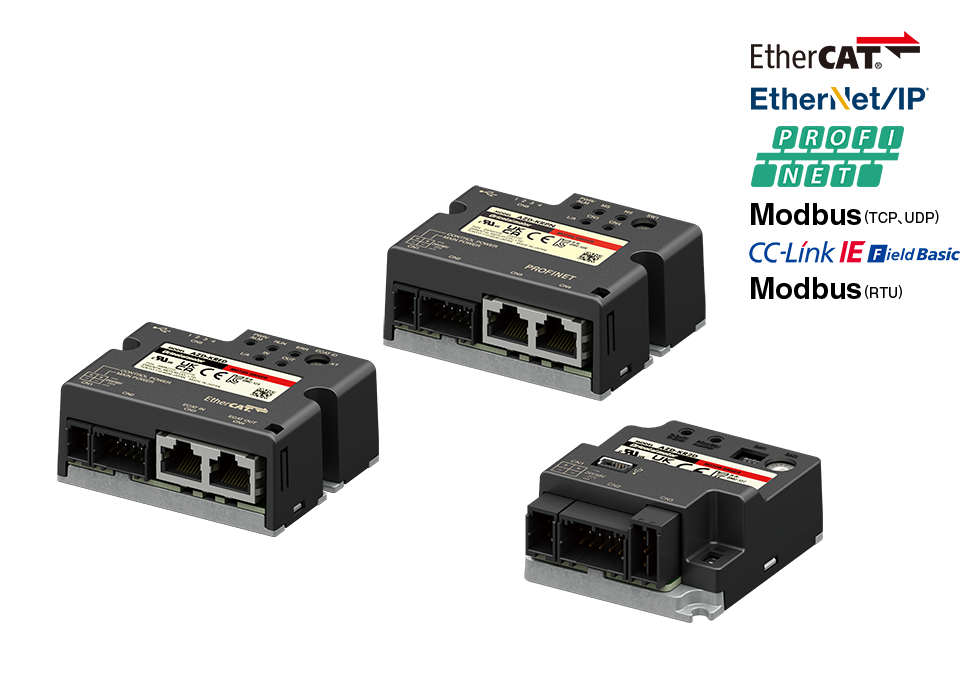

• ※ EtherCAT、EtherNet/IP、Ethernetタイプ / CC-Link IE Field Basic、PROFINETに対応した製品をそれぞれご用意しています。
