医療用検査装置の省スペース化を実現するエンコーダ付ステッピングモーター
| 業種 | 医療、生化学分析、バイオ |
|---|---|
| 工程・装置名 | 医療用検査装置 |
| 課題 | 省スペース化、配線工数削減、工数削減 |
課題：外付けエンコーダの排除によって省スペース化を実現させたい
従来の問題点
- 医療用検査装置の新機種開発で小型化をしたい
- 各駆動軸の位置管理のためエンコーダを外付けしているため、その分のスペースを確保する必要がある
- 外付けエンコーダを組み付け、検査するための工数や、部品管理工数がかかっている
解決策：エンコーダ付ステッピングモーターで、省スペース化を実現
医療用検査装置の開発において、装置の省スペース化は重要な課題のひとつです。しかし、従来機種では、現在位置のモニタや位置ずれ検出のために、多数の駆動軸で外付けエンコーダを使用しており、これが省スペース化の妨げとなっていました。
2相/5相ステッピングモーター PKPシリーズ エンコーダ付を採用することで、医療用検査装置の省スペース化の実現が可能です。
エンコーダ付モーターに置き換えて、外付けエンコーダを削減
従来は、外付けのエンコーダを機構側に組み付けていましたが、これが不要になることで省スペースな実装が実現します。また、各軸分必要だった部品点数を減らし、量産時のエンコーダ取り付けに要する工数、コストを削減可能です。

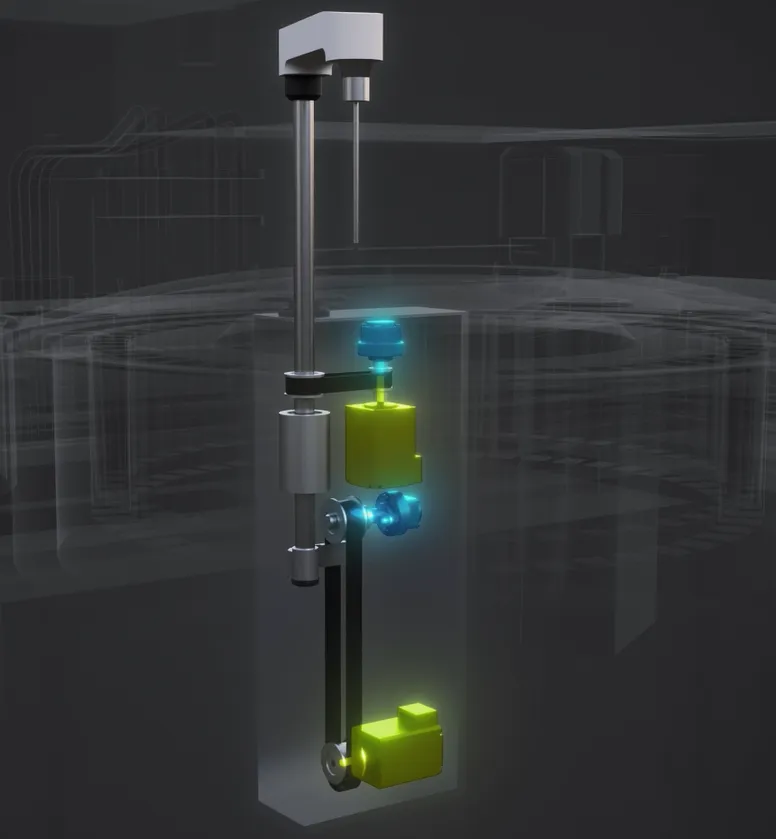

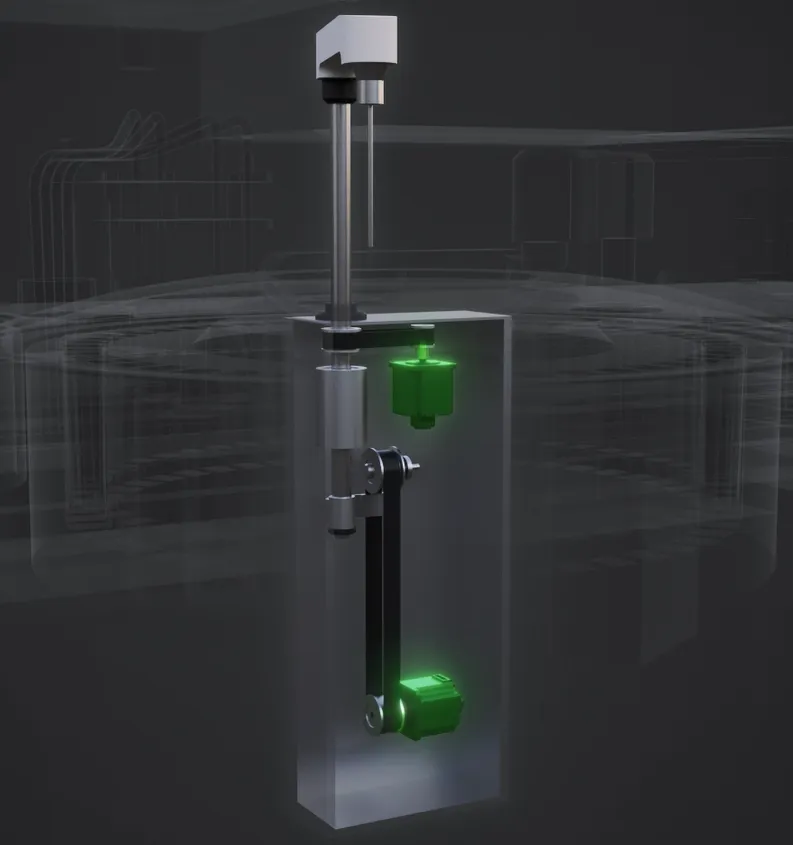

エンコーダ付モーター置き換えによる省スペース化イメージ
小型エンコーダを搭載
2相/5相ステッピングモーター PKPシリーズ エンコーダ付に搭載されているエンコーダは、高性能でありながらコンパクトであることが特徴です。本製品のエンコーダは高分解能・高角度精度を誇り、分析結果の信頼性向上にも貢献します。しかも、取付角寸法56.4mmのステッピングモーターの場合、エンコーダのサイズは16.5mm×20mmと、非常にコンパクトに設計されています。

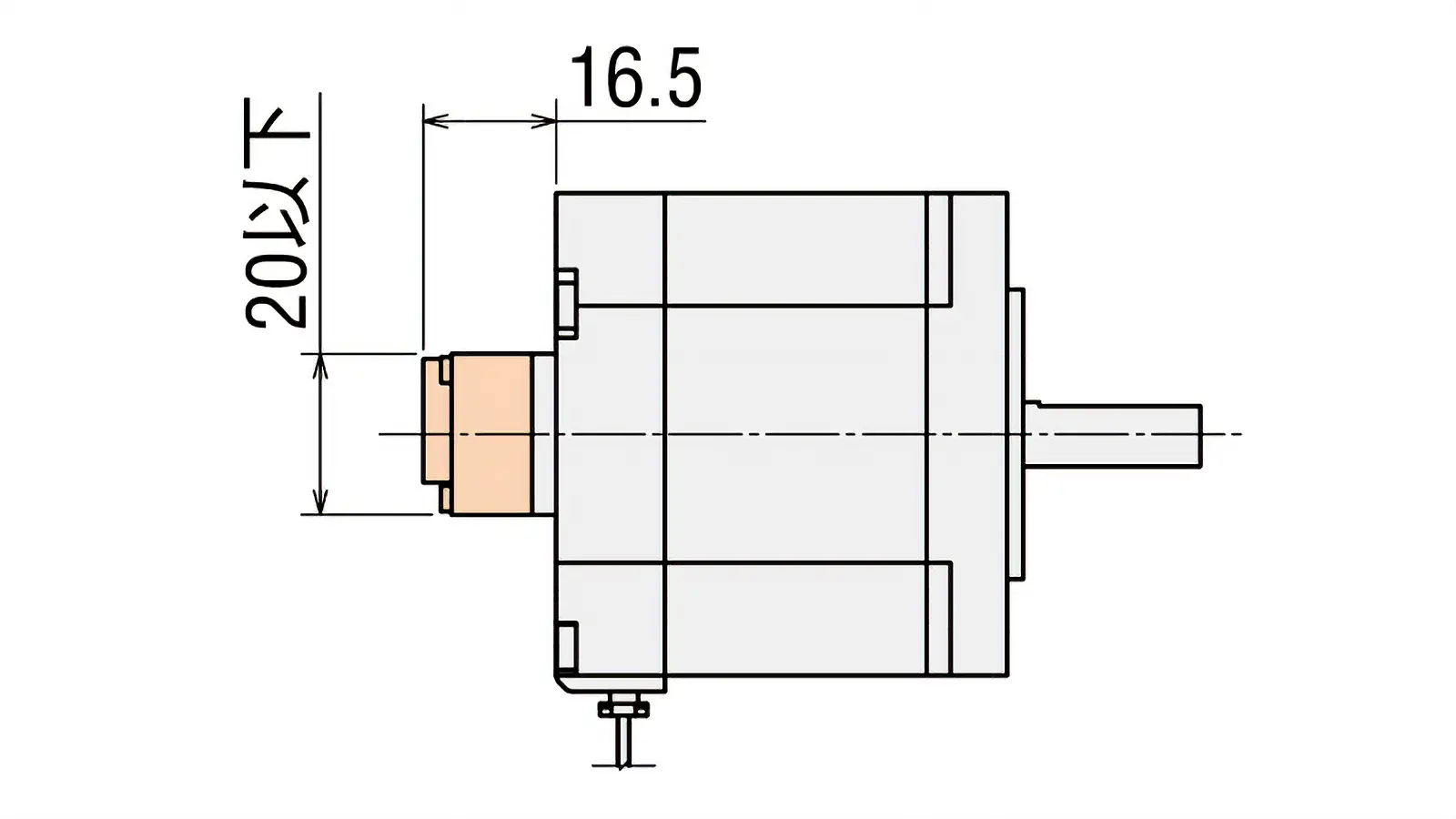

取付角寸法56.4 mmの場合
- ※ 外形図のオレンジ色の部分はエンコーダ部です。
- ※ エンコーダの配線に便利なケーブルを別売りでご用意しています。
PKPシリーズエンコーダ付ラインアップ
| 相数 | タイプ | 取付角寸法 [mm] | エンコーダ分解能 | 出力信号 | エンコーダ部出力回路形式 |
|---|---|---|---|---|---|
| 2 相 | 標準タイプ | □ 20 ～□ 56.4 | 200 P/R、400 P/R、1000 P/R ※ | A 相、B 相、Z 相（3 ch） | 電圧出力 ラインドライバ出力 |
| 高分解能タイプ | □ 28 ～□ 56.4 | 400 P/R | A 相、B 相、Z 相（3 ch） | 電圧出力 ラインドライバ出力 |
|
| SHギヤードタイプ | □ 28 ～□ 60 | 400 P/R | A 相、B 相、Z 相（3 ch） | 電圧出力 ラインドライバ出力 |
|
| 5 相 | 標準タイプ | □ 20 ～□ 60 | 500 P/R、1000 P/R ※ | A 相、B 相、Z 相（3 ch） | 電圧出力 ラインドライバ出力 |
- ※ 取付角寸法42 mm、56.4 mmのみ
提案製品：2相/5相ステッピングモーター PKPシリーズ エンコーダ付
組み合わせ可能ドライバ
- CVDシリーズ パルス列入力タイプ/RS-485通信タイプ
- CVDシリーズ Sタイプ
- 2相／5相ステッピングモーター用ドライバ CVDシリーズ 多軸タイプ EtherCAT対応
