検体分析装置で使われる電子部品の安定調達を実現するCVDシリーズ Sタイプ ドライバ

課題：自作ドライバからメーカー品ドライバへの切り替えによって、部品の安定調達を行いたい

従来の問題点

• 従来機種に搭載しているステッピングモータードライバ  は自作しているが、入手が困難になった電子部品が増えており、その調達に苦労している（特に、自作ドライバに使用する、長年使用していたメーカーのICの生産が終了してしまった）
• 新たなメーカーのICに変更したものの、品質に問題が生じており、BCP（事業継続計画）の観点からも何らかの対応が求められている

解決策：CVDシリーズ Sタイプドライバで、部品の安定した調達と装置の性能改善を実現

検体分析装置を製造している企業にとって、部品の安定調達は重要な課題となります。たったひとつの部品であっても、その部品が調達できない状況に陥ってしまえば、製品の供給がストップしてしまうからです。

薄型・小型の基板実装型ドライバCVDシリーズ Sタイプ（2相ステッピングモーター用バイポーラ駆動ドライバ/5相ステッピングモーター用ドライバ）を採用することで、検体分析装置で使われる部品の安定した調達が可能になります。また、自作ドライバを使っていたときと比べ、振動や騒音の低減といった性能改善も図れるでしょう。

ドライバの安定的な調達と、保守部品削減

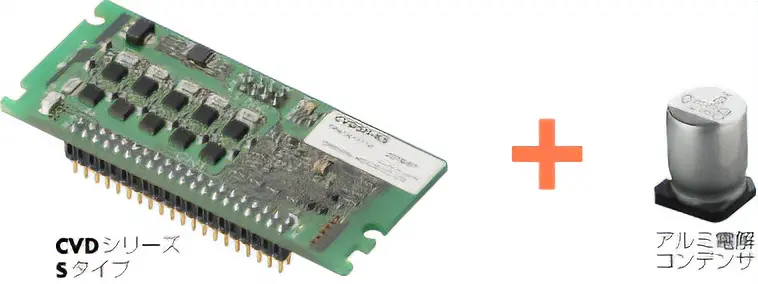

CVDシリーズ Sタイプには、モーターの駆動に必要な、マイコン、FET、電流検出用抵抗、ヒューズなどが、あらかじめ製品に搭載されています。アルミ電解コンデンサを接続するだけで、既製品と同様の駆動回路が完成します。

必要部品の点数を削減できれば、運用開始後の保守部品の管理もシンプルになります。

専用設計でモーター特性を引き出し高トルク化、低振動・低騒音化

CVDシリーズ は、ステッピングPKPシリーズのモーター特性を最大限に引き出す設計となっており、出力電流を増加することで高トルク化を実現しつつ、フルタイムマイクロステップ制御によって低振動化・静音化。装置の静音化など性能改善に貢献します。

パルス発信用IC不要で、SPI通信で位置決め制御が可能

CVDシリーズ SタイプのSPI通信対応は、位置や速度の設定、モーターの起動/停止などをSPI通信でダイレクトに制御できます。パルス発振用ICの代わりに、CPUを使ってパルス信号を生成する必要もありません。パルス発信用ICのコストを削減しつつ、パルス信号を生成するための負担も軽減します。

CVDシリーズ Sタイプ SPI通信対応を使用する場合	パルス発振用ICを使用する場合

上位システムの負荷軽減

CVDシリーズ Sタイプはエンコーダからの信号を直接取り込むことができます。上位コントローラからのパルス数と比較することで、ノイズによる誤動作の確認に使用でき、パルスカウンタや演算システムを削減できます。

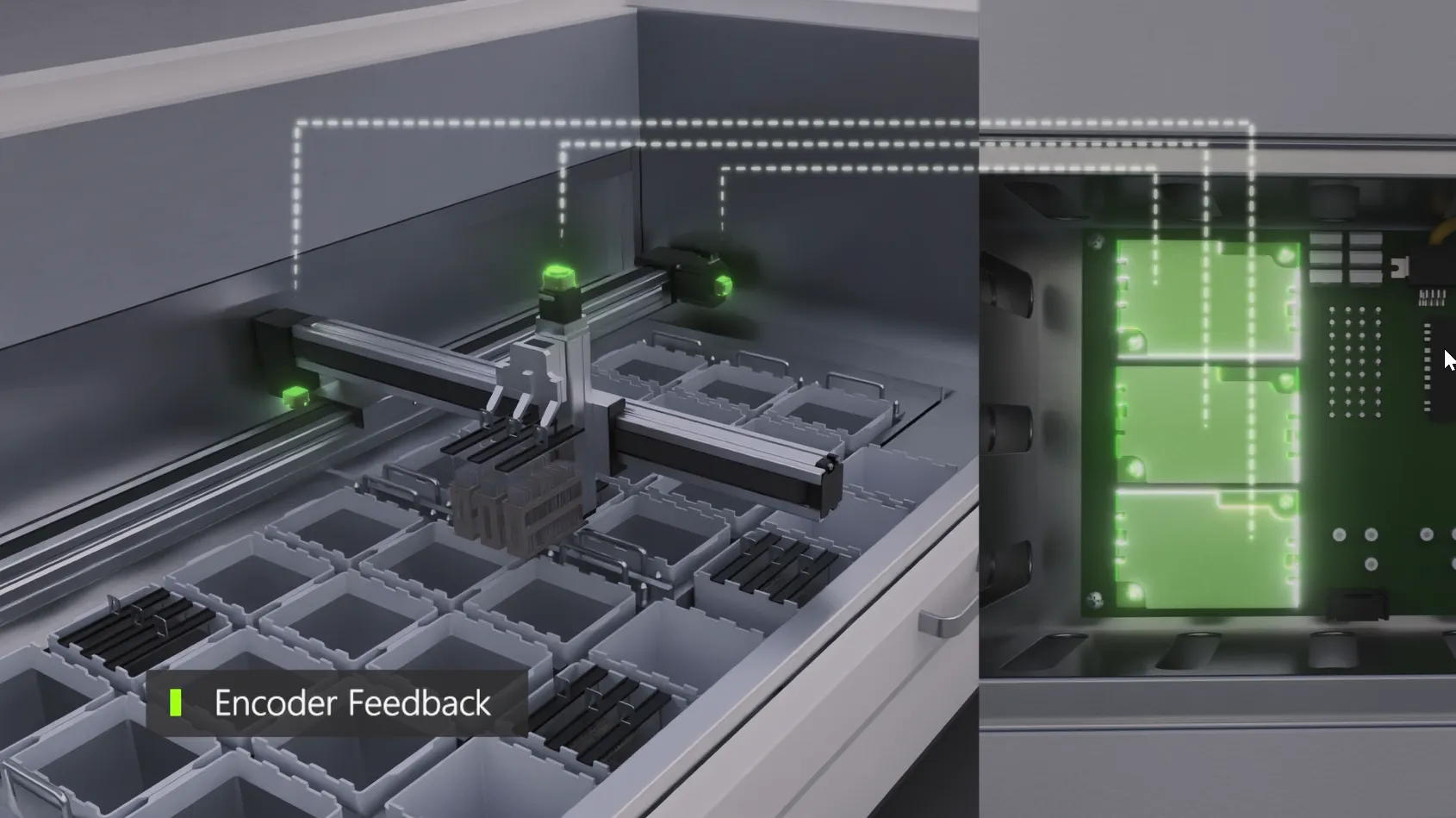

エンコーダ信号の取り込みイメージ

電子基板へドライバを直接実装、設計工数を削減

CVDシリーズ Sタイプは、電子基板に直接実装できる設計となっています。そのため、追加のアダプタなどを使用する必要がなく、その分の設計工数を削減可能です。

CVDシリーズ SタイプSPI通信対応の実装イメージ

電子基板への直接実装イメージ

提案製品：2相ステッピングモーター用バイポーラ駆動ドライバ／5相ステッピングモーター用ドライバ CVDシリーズ Sタイプ SPI通信対応

組み合わせ可能モーター

• 2相/5相ステッピングモーターPKPシリーズ
