Q.AZシリーズ搭載 DGIIシリーズで、0～180°の往復運転をおこないます。 その際、機構上で1回転させたくないのに、1回転してしまいます。なぜですか？

出荷時の座標範囲設定が影響しているためです。

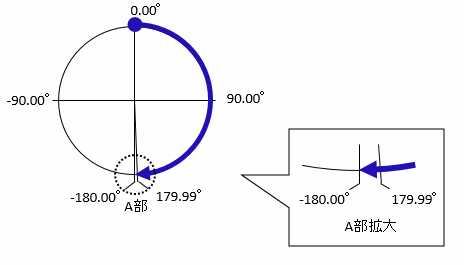

DGIIシリーズの出荷時の座標範囲は-180.00°～+179.99°となっています。
0.00°から＋180.00°の運転をおこなった場合の停止位置は、180.00°ではなく-180.00°の位置で止まります。

そのため、0.00°に戻る運転をおこなった場合、往復の動きで戻らずに、一回転するという現象が起こります。

例えば、座標範囲を0.00°から359.99°に設定することで、往復運転が可能となります。
その場合の設定は、「初期座標生成・ラウンドオフセット比率設定」を「0%」にしてください。

サポートソフトMEXE02で「初期座標生成・ラウンドオフセット比率設定」を「0%」にする設定方法は、 当社WEBサイトの使い方ナビをご参照ください。

ラウンド機能設定（AZシリーズ搭載 中空ロータリーアクチュエータ DGⅡシリーズ）
