Q.AZシリーズで、指定したデータNo.の運転が完了したことを確認する方法はありますか？
D-END出力とIN-POS出力を組み合わせることで可能となります。
上記2つの出力の状態を確認してください。どちらもONならば、指定したデータNo.の運転は完了しています。

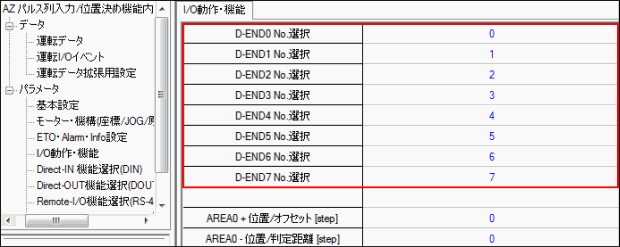

パラメータの「D-END No.選択」に、使用する運転データのNo.を設定してください。
また、信号状態の確認に制御出力（DOUT）を使用する場合、「コンポジット出力機能」を活用すると、制御信号の使用点数を節約できます。

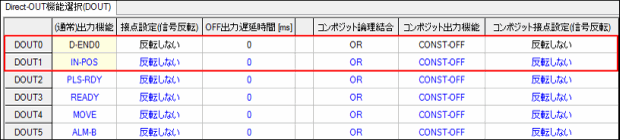

【通常の設定例】
指定した運転データの完了を確認するために、D-END0出力とIN-POS出力をそれぞれ制御出力に割りつけました。この設定では、6点ある制御出力のうち2点を使用しています。

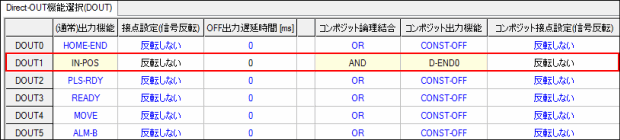

【コンポジット出力機能を活用した設定例】
DOUT1の「コンポジット論理結合」を「AND」に、「コンポジット出力機能」を「D-END0」に変更しました。この設定では、D-END0出力とIN-POS出力の両方がONしたとき、DOUT1がONします。そのため、先ほど使用していたDOUT0は不要となり、動作確認に必要な制御出力信号を節約することができました。
製品カテゴリ： αSTEP 、 電動アクチュエータ
機種・シリーズ： AZシリーズ、電動アクチュエータ AZシリーズ搭載、NETC01-CC
内容： 使用方法・設定方法 、 機能・特性・仕様・外形図
FAQ No.： 329
