Q.ARシリーズの電磁ブレーキを、ARドライバを介さず、上位システムなどから直接制御することはできますか？

ARシリーズの電磁ブレーキは、ドライバを介さず、外部機器で直接制御できます。

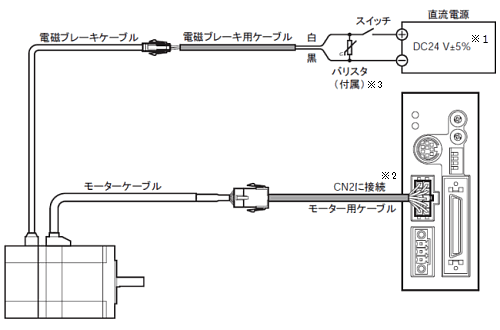

下図のARシリーズ パルス列入力タイプ（DC電源入力）の制御方法を参考にしてください。

接続手順

1. 電磁ブレーキケーブルと電磁ブレーキ用ケーブルを接続します。

2. バリスタを、直流電源の+DC24V端子とGND端子の間へ並列に接続します。
   （バリスタには極性がありません）

3. 電磁ブレーキ用ケーブルのリード線を直流電源に接続します。
   白色リード線を直流電源の+DC24V、黒色リード線をGND端子に接続してください。

※1

モーターとドライバ間の配線距離は30 m以下にしてください。

※2

電源電流容量は、次のとおりです。
AR24、AR26：0.05A以上
AR46：0.08A以上
AR66、AR69、AR98：0.25A以上

※3

位置決め機能内蔵タイプ（AC/DC電源入力）およびパルス列タイプ（AC電源入力）には付属しません。
別途、SEMITEC株式会社製：Z15D121（もしくはそれ相当のもの）をご用意ください。

ご注意

• 電磁ブレーキ用の電源は、制御電源とは別に用意してください。
  （モーターとドライバ間を20m以上延長するときは、DC24V±4％の電源を使用してください）
• 電磁ブレーキ用ケーブルのリード線には極性がありますので、正しく接続してください。
  極性を逆にして接続すると、電磁ブレーキが正常に動作しません。
• 電磁ブレーキは無励磁作動型です。
  スイッチの接点を閉じる（電圧印加）と開放し、接点を開く（電圧開放）と保持します。
