Q.ACモーターが壊れていないか確認する方法はありますか？

以下の3つの方法で簡易的に確認することができます。

＜確認方法＞

1. モーター巻線抵抗値の測定による巻線状態の確認
2. コンデンサ容量の確認
3. モーターシャフト手回しによる軸受（ベアリング）劣化状態の確認

＜ご注意＞

• 確認の際には、感電事故・短絡事故防止のため、必ず電源を遮断してください。
• 通電したタイミングでブレーカが落ちる場合は、モーター動力線が地絡またはモーターが絶縁破壊を起こしている可能性があります。
  電源は投入せずに、モーター・コンデンサの交換をおすすめします。

>>ACモーターが回転しない場合の確認方法については、以下をご参照ください。
Q230.ACモーターが回転しません。回転しない原因を確認する方法はありますか？

>>当社では無償で検査をおこないます。依頼方法はこちらをご覧ください。

詳細

1. モーター巻線抵抗値の測定による巻線状態の確認

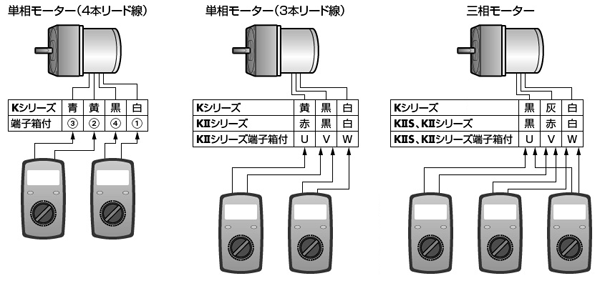

   以下の表を参考にモーターの巻線抵抗値を測定し、巻線に断線や短絡がないかを確認します。



   • 断線の場合

     各相の抵抗値が数kΩ以上であれば断線の可能性

   • 短絡の場合

     抵抗値が1Ω以下であれば内部で短絡している可能性

2. コンデンサ容量の確認
   使用するモーターに適したコンデンサが使われているかを確認します。

   • 容量の確認

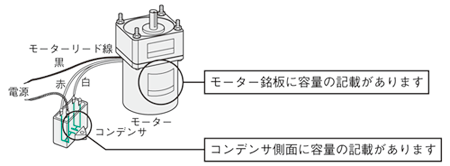

     コンデンサ側面とモーター銘板に記載のある容量（μF）が同じかを確認してください。

   • 電圧の確認
     コンデンサ側面に記載のある電圧（VAC）がモーター銘板に記載のある電圧（V)の約2倍であることを確認してください。



3. モーターシャフト手回しによる軸受（ベアリング）劣化状態の確認
   ギヤヘッドを外した状態でモーター軸を手で回し、ロックしていないかを確認します。
   レバーシブルモーターは簡易ブレーキがあるため、接触音・抵抗が若干生じますが、異常ではありません。
   電磁ブレーキ付モーターは、電磁ブレーキを解除してから確認してください。
   直交軸ギヤードタイプ、ウォームギヤードタイプのギヤヘッドは取り外せないため、モーターシャフトの手回しによる確認ができません。検査に出して頂くことをおすすめします。
   検査の依頼方法はこちらをご覧ください。
