Q.ACモーターが回転しません。回転しない原因を確認する方法はありますか？

原因と確認方法は以下の通りです。

＜配線の確認方法＞

1. 配線の確認
   カタログや、取扱説明書に記載されている配線図にてご確認ください。

2. テスタを使った実際の配線の確認
   テスタを使って電圧を測定することで実際の配線が正常かどうかを簡易的に確認することができます。

   単相インダクションモーター、レバーシブルモーターの場合

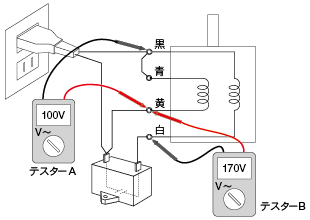

   測定箇所は電源電圧（下図テスターA）とコンデンサ間電圧（下図テスターB）です。
   測定は無負荷、または定格トルク以下の状態でおこなってください。
   正常であればコンデンサ間電圧は、電源電圧の1.4～1.7倍の値が計測されます。

   •

   •

   コンデンサ間電圧の測定方法と、コンデンサの有無による動きの違いについて、以下動画をご覧ください。

   • ※ テスターを使用した単相モーターの配線確認方法については、おしえて！照代さんでもご紹介しています。

   三相インダクションモーターの場合
   測定箇所は電源電圧（下図テスターA、B、C）です。正常な場合はすべてのテスターが200Vを示します。
