Q.NETC02-CCとAZシリーズを使い、「位置決め運転」や「連続運転」を実行したいのですが、データを設定した後はどうすればよいでしょうか?
リモートI/Oを使用して動かします。

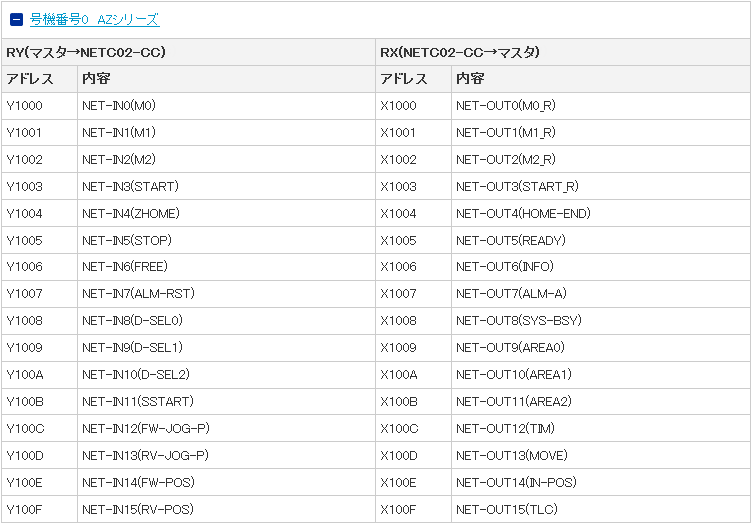

リモートI/O (画面クリックで拡大します)
例)三菱電機製CC-Link通信ユニットと組み合わせて、AZシリーズ(号機番号0)を駆動する場合
- ※ 開始アドレスはCC-Linkの局番設定によって変わります。下表は、Y1000、X1000から開始した場合の例です。
技術サポートツール NETC02-CC用アドレス算出では、「NETC02-CC」と「CC-Link通信ユニット」とを
組み合わせたときのリモートI/Oとリモートレジスタのアドレスが簡単に算出できます。
位置決め運転の実行方法
例)運転データNo.0で位置決め運転をおこなう場合
以下の動作で、指定したデータでの位置決め運転をおこないます。
- ①
- NET-IN0(M0)=「OFF」、NET-IN1(M1)=「OFF」、NET-IN2(M2)=「OFF」にすることで、
運転データNo.0を選択します。
- ②
- NET-IN3(START)をONにすると、位置決め運転が開始します。
- ③
- NET-IN3(START)をOFFにします。
連続運転の実行方法
例)運転データNo.0で連続運転をおこなう場合
以下の動作で、指定したデータでの連続運転をおこないます。
- ①
- NET-IN0(M0)=「OFF」、NET-IN1(M1)=「OFF」、NET-IN2(M2)=「OFF」にすることで、
運転データNo.0を選択します。
- ②
- NET-IN14(FW-POS)、またはNET-IN15(RV-POS)をONにすると、連続運転が開始します。
- ③
- NET-IN14(FW-POS)、またはNET-IN15(RV-POS)をOFFにすると停止します。
製品カテゴリ: コントローラ・ネットワーク対応製品
機種・シリーズ: NETC02-CC
内容: 使用方法・設定方法
FAQ No.: 456
