Q.AZシリーズ 多軸ドライバと株式会社キーエンス製PLCを使用しています。　通信コネクタの形状は何になりますか？また、ドライバ同士を繋げたいのですがケーブルはありますか？

A.

品名

オリエンタルモーター株式会社製ドライバ(MECHATROLINK-Ⅲ) ： AZD2A-KM3、AZD2B-KM3、AZD3A-KM3、AZD4A-KM3
株式会社キーエンス製PLC(位置決め・モーションユニット) ： KV-XH04ML、KV-XH16ML

当社ではMECHATROLINK-Ⅲ用のケーブルは販売していません。
位置決め・モーションユニットとドライバを接続するときは、RJ45-IMIケーブルをご使用ください。
ドライバ同士を接続する場合はIMI-IMIケーブルが必要です。
詳細はMECHATROLINK協会のWEBサイトでご確認ください。

なお、ドライバの通信コネクタの形状はインダストリアルミニコネクタ（IMI）です。

図：インダストリアルミニコネクタ（IMI）

位置決め・モーションユニットのコネクタはRJ45になります。

  • ＜KV-XH04ML＞
    図：＜KV-XH04ML＞
  • ＜KV-XH16ML＞
    図：＜KV-XH16ML＞

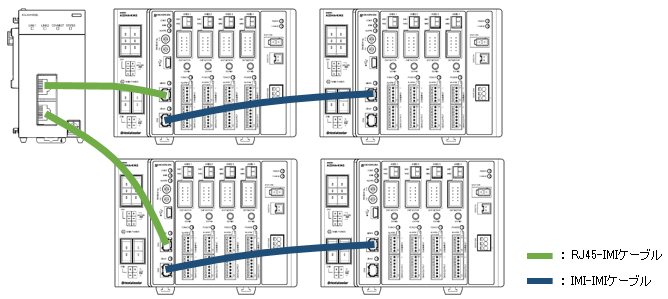

AZD4A-KM3を4台（16軸）接続した場合の例

図：AZD4A-KM3を4台（16軸）接続した場合の例

製品カテゴリ： αSTEP 、ネットワーク対応製品・コントローラ
機種・シリーズ： AZシリーズ 多軸ドライバ 、電動アクチュエータ AZシリーズ搭載 多軸ドライバ
内容： 配線方法 、ケーブル・周辺機器・付属品
FAQ No.： 474
