Q.AZシリーズ多軸ドライバと株式会社キーエンス製PLCを使用しています。 ABZOセンサの座標管理範囲±900回転を超えるとどうなりますか?
品名
オリエンタルモーター株式会社製ドライバ(MECHATROLINK-Ⅲ) : AZD2A-KM3、AZD2B-KM3、AZD3A-KM3、AZD4A-KM3
株式会社キーエンス製PLC(位置決め・モーションユニット) : KV-XH04ML、KV-XH16ML
株式会社キーエンス製 KV STUDIOの単位座標変換の設定によって変わります。

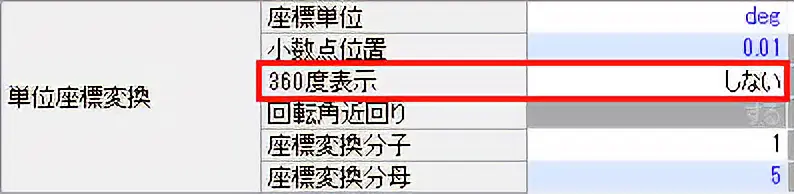

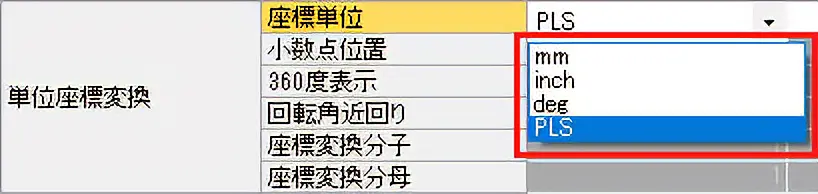

座標単位がPLS、mm、inch、deg(360度表示を「しない」の設定)の場合
電源投入の間に超えても特に動作に問題はありません。
ただし、±900回転※を超えた位置で電源を再投入すると位置は保持できません。
- ※ 取付角寸法 20mm、28mmのモーターは±450回転

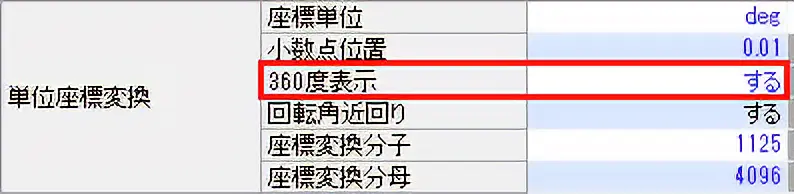

座標単位がdeg(360度表示を「する」の設定)の場合
±900回転※を超えた状態で電源を再投入しても位置は保持されます。
ただし、株式会社キーエンス製 KV STUDIOおよび当社サポートソフト MEXE02での電子ギヤを変える必要があります。
設定を変えないと電源再投入時に位置がずれる可能性があります。
設定方法は、以下のFAQをご覧ください。
Q479. 回転テーブルで使用し、0~360°で座標管理します。テーブルが1回転したら自動的に位置を0°にクリアすることはできますか?
製品カテゴリ: αSTEP 、ネットワーク対応製品・コントローラ
機種・シリーズ: AZシリーズ 多軸ドライバ 、電動アクチュエータ AZシリーズ搭載 多軸ドライバ
内容: 使用方法・設定方法
FAQ No.: 478
