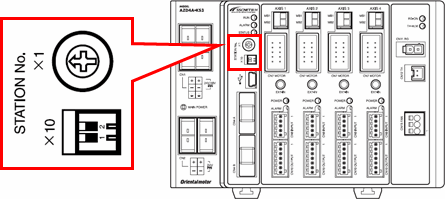

Q.AZシリーズ 多軸ドライバと三菱電機株式会社製PLCを使用しています。 軸番号設定スイッチ（STATION No.）はどのように設定すればよいですか？
品名
オリエンタルモーター株式会社製ドライバ(SSCNETIII/H) ： AZD2A-KS3、AZD2B-KS3、AZD3A-KS3、AZD4A-KS3
三菱電機株式会社製PLC(Qシリーズ シンプルモーションユニット) ： QD77MS2、QD77MS4、QD77MS16
先頭にする軸番号から1引いた値を設定してください。
例えば、AXIS1を軸番号1にしたい場合は×1のスイッチを「0」、軸番号2にしたい場合は×１のスイッチを「1」に設定してください。
×1のスイッチは16進数です。10進数の軸番号から1引いた値を16進数に変換して設定してください。
×10のスイッチのONOFFの状態による軸番号は以下のようになります。
| スイッチのONOFFの状態 | 軸番号 |
|---|---|
 |
0x00～0x0F(0～15) |
 |
0x10～0x1F(16～31) |
 |
0x20～0x2F(32～47) |
 |
0x30～0x3F(48～63) |
＜設定例＞
QD77MS16にAZD4A-KS3を2台（8軸使用）接続したときの設定は、以下のようになります。
スイッチの設定
-
1台目
-
2台目

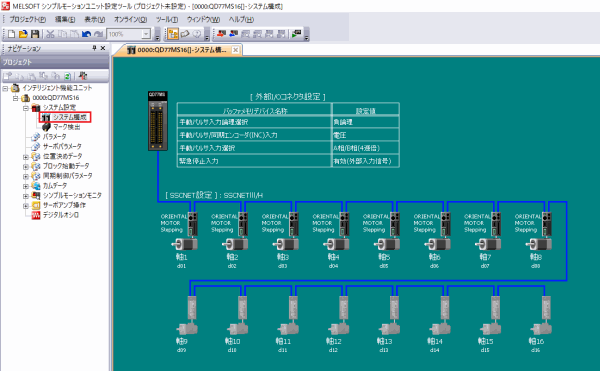

三菱電機株式会社製シンプルモーションユニット設定ツールでの設定
製品カテゴリ： αSTEP 、ネットワーク対応製品・コントローラ
機種・シリーズ： AZシリーズ 多軸ドライバ 、電動アクチュエータ AZシリーズ搭載 多軸ドライバ
内容： 使用方法・設定方法
FAQ No.： 503
