Q.AZシリーズ 多軸ドライバと三菱電機株式会社製PLCを使用しています。 回転テーブルで使用し、0～360°で座標管理します。テーブルが1回転したら自動的に位置を0°にクリアすることはできますか？
品名
オリエンタルモーター株式会社製ドライバ(SSCNETIII/H) ： AZD2A-KS3、AZD2B-KS3、AZD3A-KS3、AZD4A-KS3
三菱電機株式会社製PLC(Qシリーズ シンプルモーションユニット) ： QD77MS2、QD77MS4、QD77MS16
三菱電機株式会社製シンプルモーションユニット設定ツールでパラメータを設定することで、テーブル1回転で、自動的に位置を0°にクリアすることができます。

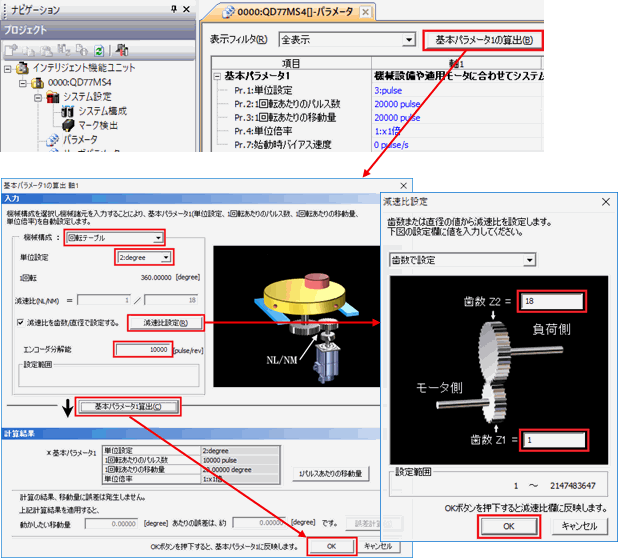

- 例）
-
DGⅡシリーズ
（中空ロータリー部の減速比：18）

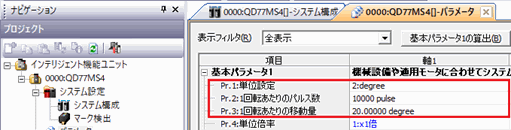

＜反映結果＞
ご注意
「単位設定」で[degree]を選択した場合は減速比3.6以上を設定してください。
減速比3.6未満の場合、シンプルモーションユニットの仕様でエラーとなります。
製品カテゴリ： αSTEP 、ネットワーク対応製品・コントローラ
機種・シリーズ： AZシリーズ 多軸ドライバ 、電動アクチュエータ AZシリーズ搭載 多軸ドライバ
内容： 使用方法・設定方法
FAQ No.： 507
