Q.AZシリーズ 多軸ドライバと三菱電機株式会社製PLCを使用しています。 ドライバのアラーム内容をPLCで確認するにはどうすればいいですか?

A.

品名

オリエンタルモーター株式会社製ドライバ(SSCNETIII/H) : AZD2A-KS3、AZD2B-KS3、AZD3A-KS3、AZD4A-KS3
三菱電機株式会社製PLC(Qシリーズ シンプルモーションユニット) : QD77MS2、QD77MS4、QD77MS16

アラームコードから、アラーム内容が確認できます。
ドライバがアラームの場合、「Md.108:サーボステータス アラーム中」がONになります。
アラームコードは「Md.114:サーボアラーム」で確認できます。

アラームが発生している状態(例:過負荷アラーム)

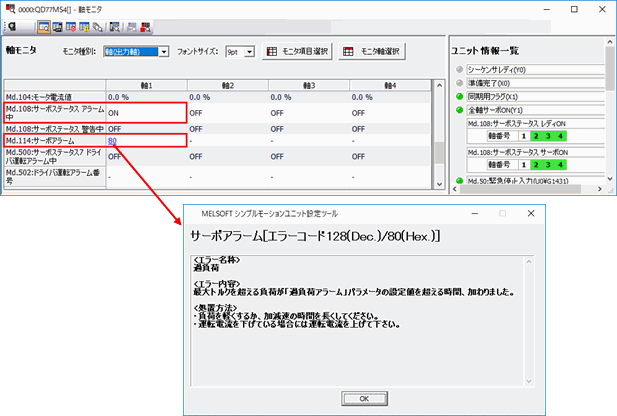

図:ドライバがアラームの場合のアラーム内容

<補足>
当社サポートソフト MEXE02のアラームモニタでも、アラーム内容やアラームの履歴が確認できます。

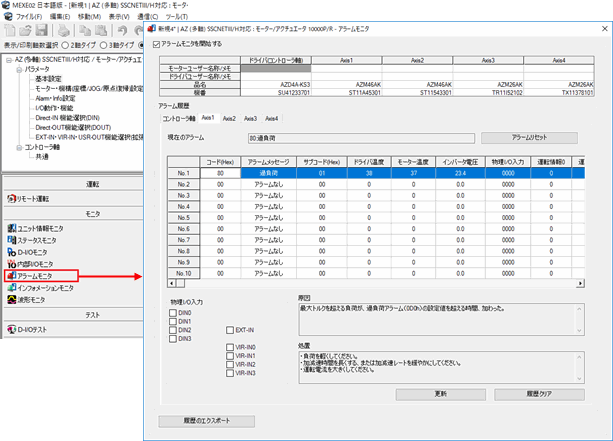

図:当社サポートソフト MEXE02のアラームモニタでのアラーム内容の確認

製品カテゴリ: αSTEP 、ネットワーク対応製品・コントローラ
機種・シリーズ: AZシリーズ 多軸ドライバ 、電動アクチュエータ AZシリーズ搭載 多軸ドライバ
内容: 異常・トラブル
FAQ No.: 523
