Q.AZシリーズ 多軸ドライバと三菱電機株式会社製PLCを使用しています。 サーボオフにしているのですが、シャフトを手で回そうとすると重いです。なぜですか?
品名
オリエンタルモーター株式会社製ドライバ(SSCNETIII/H) : AZD2A-KS3、AZD2B-KS3、AZD3A-KS3、AZD4A-KS3
三菱電機株式会社製PLC(Qシリーズ シンプルモーションユニット) : QD77MS2、QD77MS4、QD77MS16
ダイナミックブレーキ状態(ドライバ内部でモーターの線が回路的に短絡状態)になっているためです。
シャフトを手で軽く回したい場合は、以下のいずれかの方法があります。
- 制御電源をOFF(主電源をOFFにしても制御電源がONであればダイナミックブレーキ状態)
-
FREE入力をON
FREE入力をONにする方法については以下のFAQをご覧ください。 -

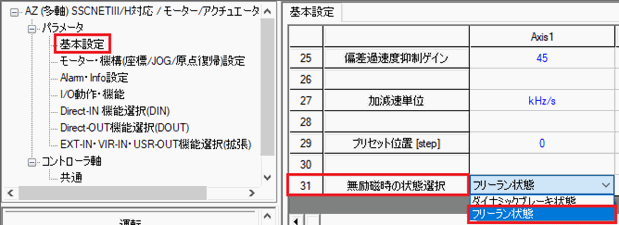

当社サポートソフト MEXE02で、基本設定 - 「無励磁時の状態選択」を[フリーラン状態]にする
- ※ 電磁ブレーキ付は、サーボオフ時に電磁ブレーキの保持力が働くため、この設定を変更しても変化しません。
製品カテゴリ: αSTEP 、ネットワーク対応製品・コントローラ
機種・シリーズ: AZシリーズ 多軸ドライバ 、電動アクチュエータ AZシリーズ搭載 多軸ドライバ
内容: 使用方法・設定方法、異常・トラブル
FAQ No.: 527
