Q.BLE2シリーズの2ワイヤ方式と3ワイヤ方式の違いについて教えてください。
運転/停止と回転方向の切り替えをおこなうための入力信号の数と機能が、以下の通り異なります。
| 入力信号の数 | 入力信号の機能 | |
|---|---|---|
| 2ワイヤ方式 | 2 | FWD入力 |
| REV入力 | ||
| 3ワイヤ方式 | 3 | START/STOP入力 |
| RUN/BRAKE入力 | ||
| CW/CCW入力 |

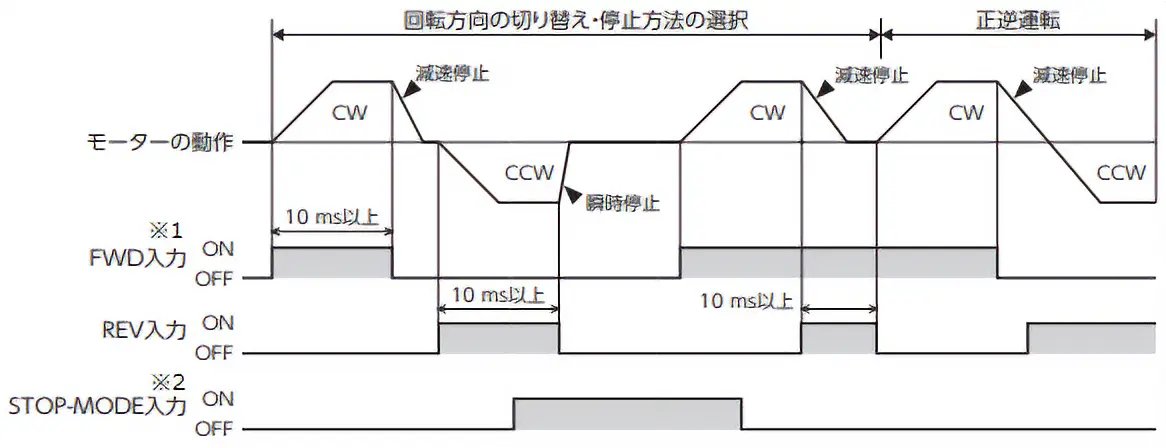

2ワイヤ方式
FWD入力またはREV入力をONにするとモーターが回転し、OFFにすると停止します。
- ※1
- 「モーター回転方向」パラメータ（ID：450）が出荷時設定の場合です。
- ※2
- STOP-MODE入力では、モーターの停止方法を選択します。OFFにすると運転データNo.の減速時間にしたがって減速停止し、ONにすると瞬時停止します。

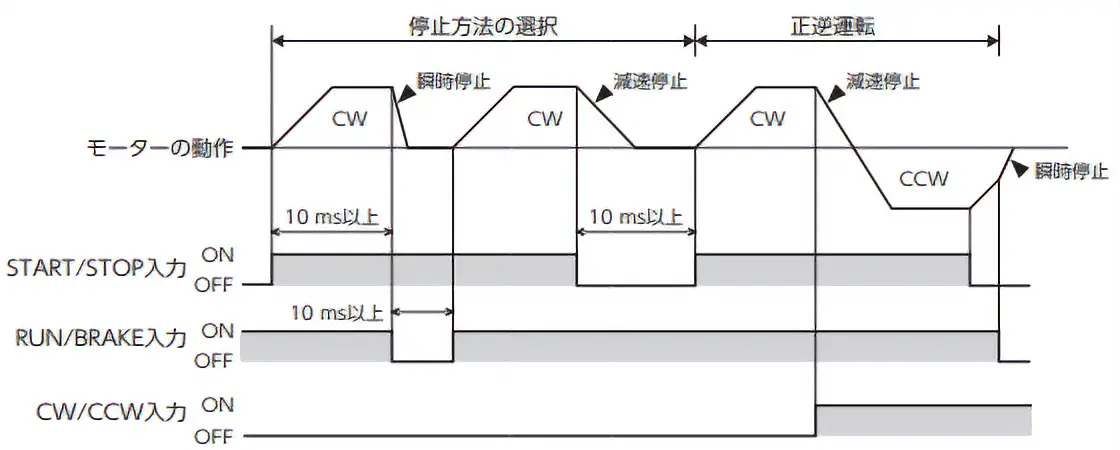

3ワイヤ方式
START/STOP入力とRUN/BRAKE入力の両方をONにするとモーターが回転し、START/STOP入力をOFFにすると減速停止、RUN/BRAKE入力をOFFにすると瞬時停止します。
回転方向の変更はCW/CCW入力でおこないます。OFFにするとCW、ONにするとCCWに回転します。

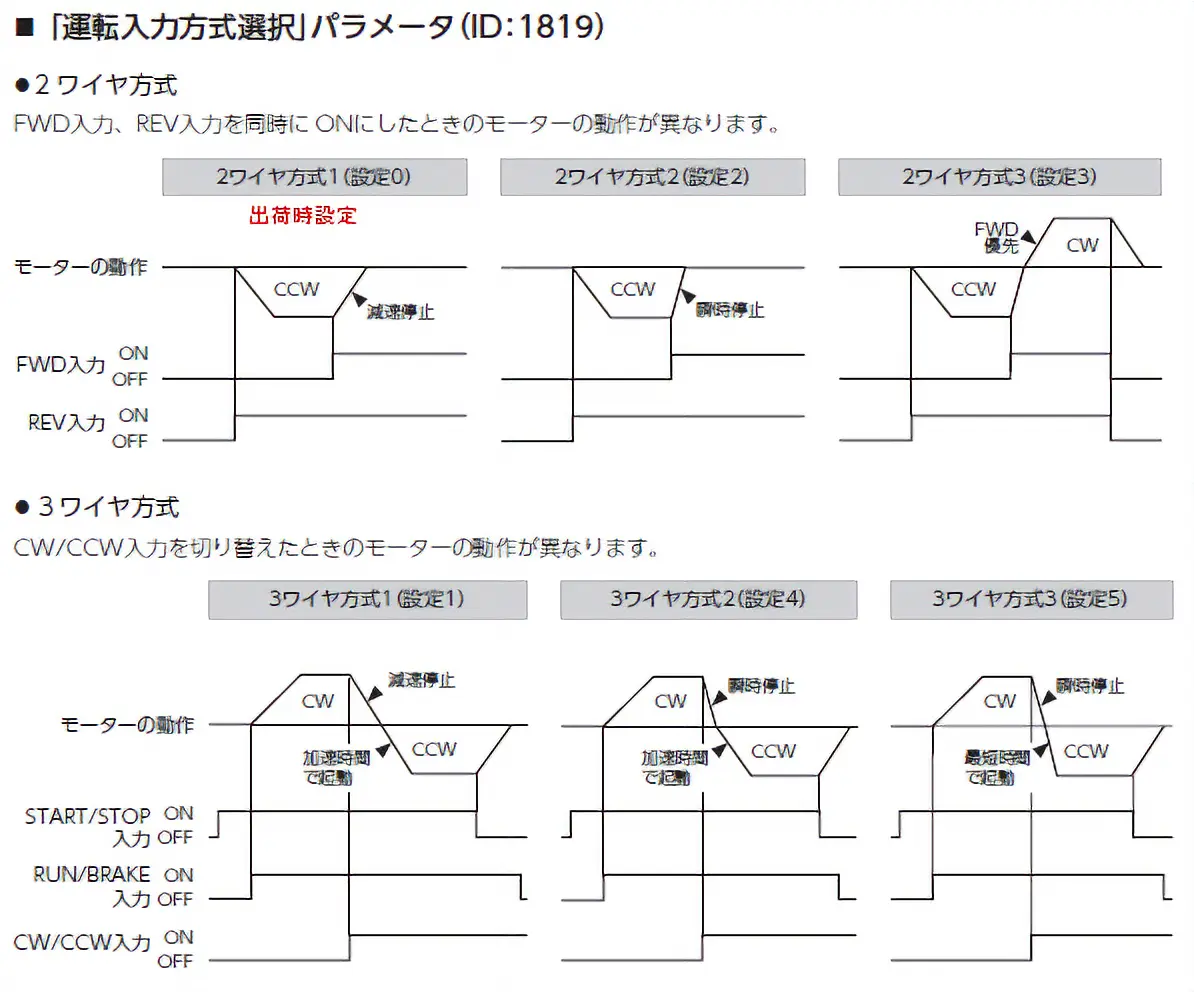

「運転入力方式選択」パラメータ（ID：1819）は6種類から選択できます。
それぞれの動作についてはこちらをご覧ください。
