Q.AZシリーズのEtherNet/IP対応ドライバを使用しています。IPアドレスの設定はどのようにすればいいですか？
ドライバのIPアドレスの設定方法は3通りあります。

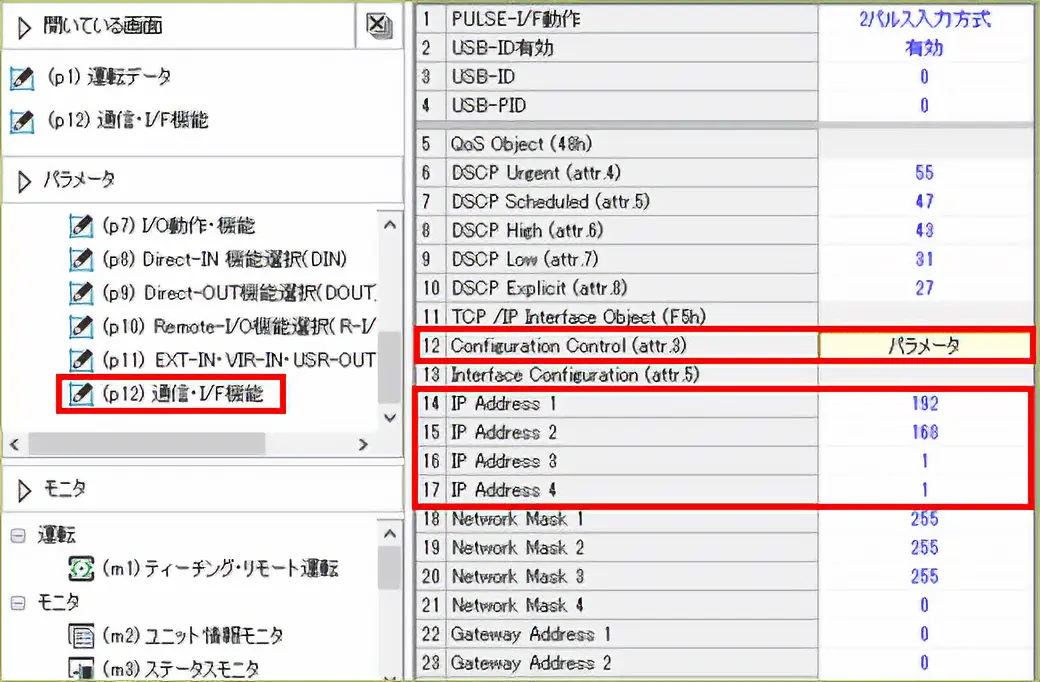

パラメータを用いてIPアドレスを設定する方法
- ドライバ本体にあるIPアドレス設定スイッチ（IP ADDR）を0（00h）に設定します。
- MEXE02の「通信・I/F機能」の「Configuration Control」パラメータを「パラメータ」に変更します。
- 「IP Address 1 ～ 4 」を任意の値に設定します。
- 制御電源を再投入します。設定は制御電源再投入後に反映されます。

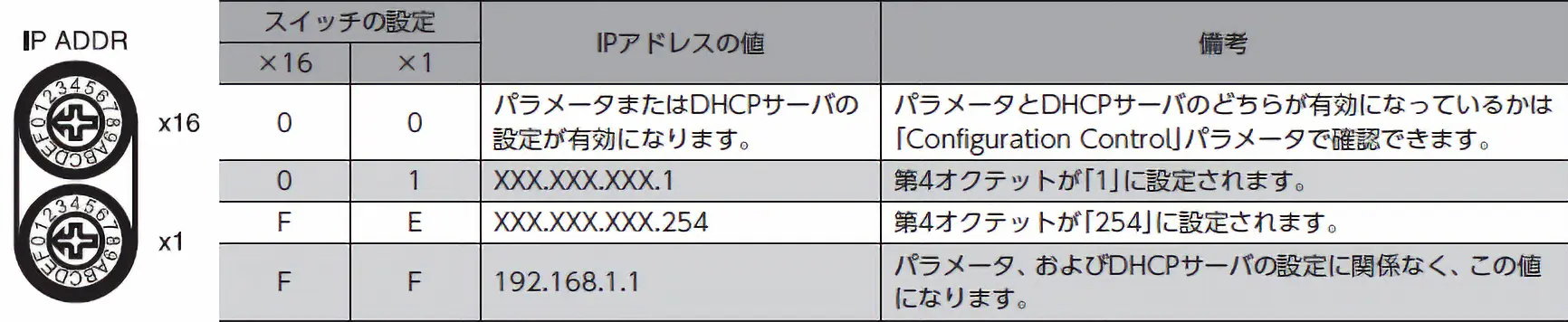

ドライバ本体にあるIPアドレス設定スイッチを用いてIPアドレスを設定する方法
- ドライバ本体にあるIPアドレス設定スイッチ（IP ADDR）を使って、IPアドレスを16進数で設定します。
- 制御電源を再投入します。設定は制御電源再投入後に有効になります。
- ※ IPアドレス設定スイッチで設定できるのは第4オクテットのみです（初期値：192.168.1.1～192.168.1.254）。
- ※ AZD-KREPの場合、第4オクテットの設定範囲は1～14です。
- ※ 第1オクテット ～ 第3オクテットを変更する場合は、サポートソフトMEXE02でパラメータを変更する必要があります。

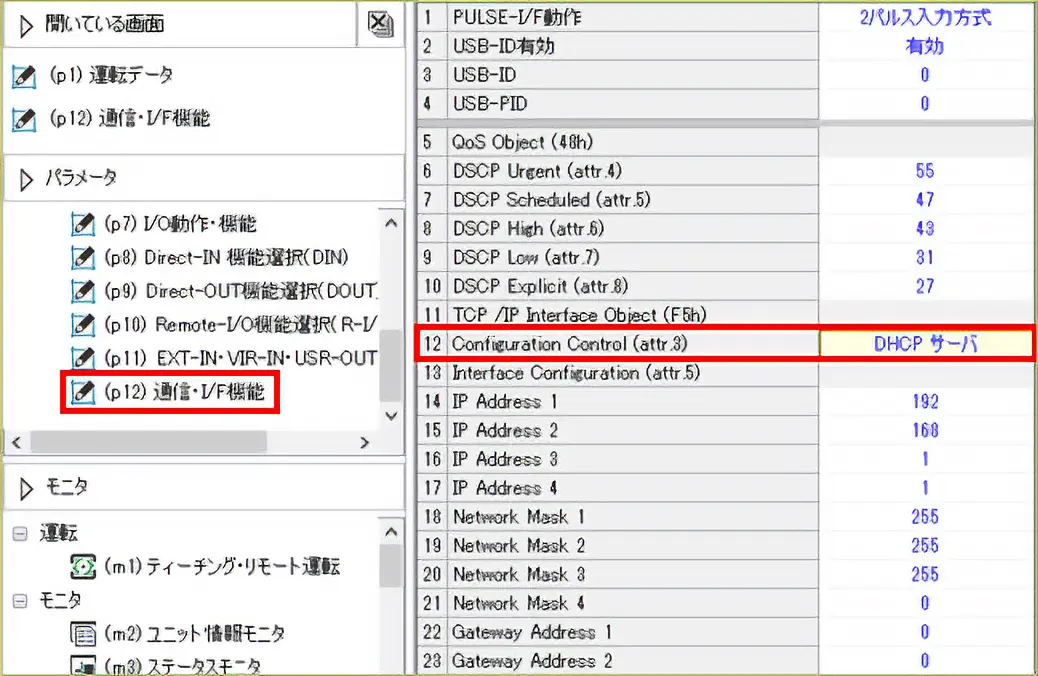

DHCPを用いて自動的にIPアドレスを設定する方法
- ドライバ本体にあるIPアドレス設定スイッチ（IP ADDR）を0（00h）に設定します。
- MEXE02の「通信・I/F機能」 の 「Configuration Control」パラメータを「DHCPサーバ」に変更します。
- 制御電源を再投入します。設定は制御電源再投入後に反映されます。
- ※ DHCPを使用する際にはネットワーク上にDHCPサーバが必要です。

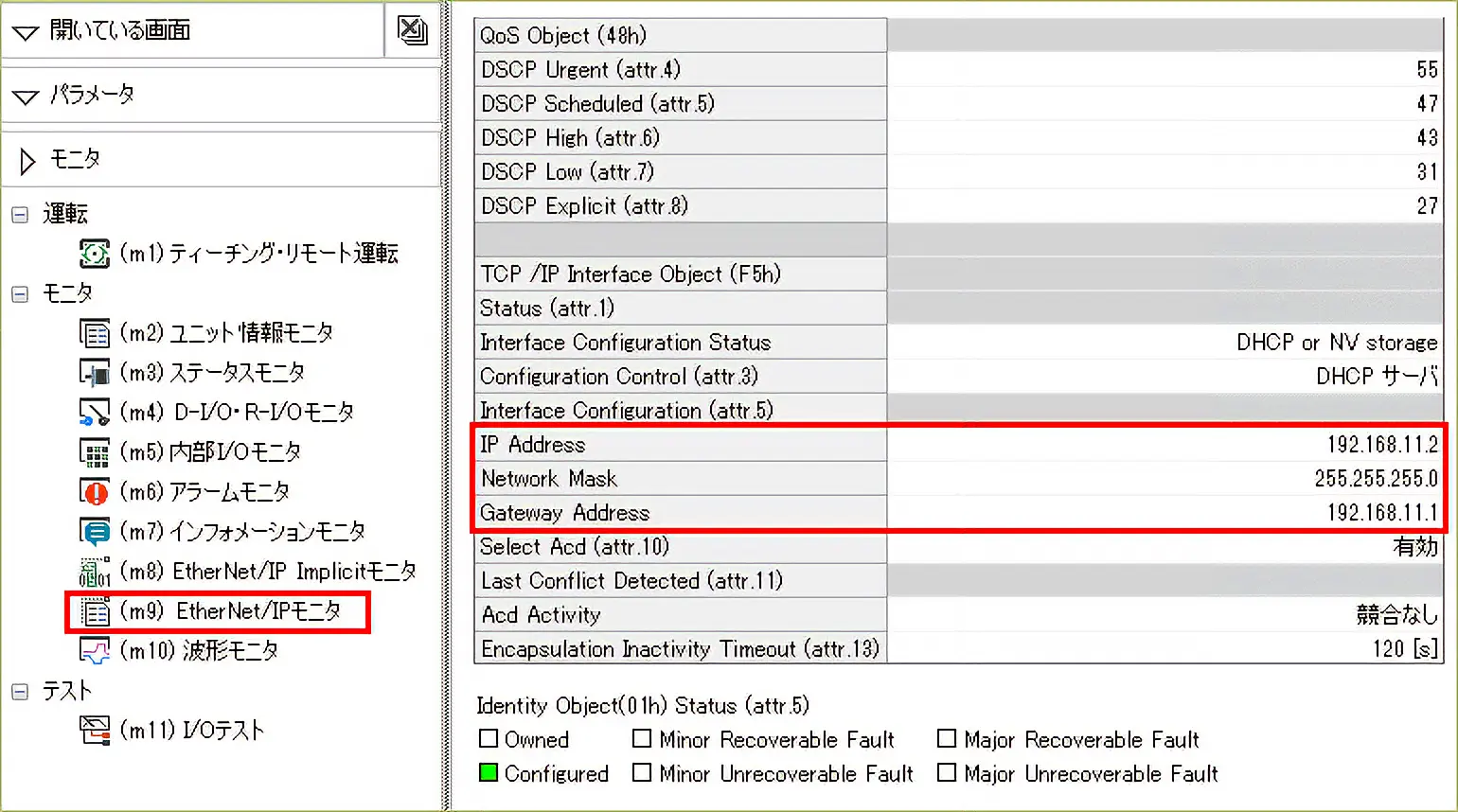

現在採用されているIPアドレスは「EtherNet/IPモニタ」で確認することができます。
- ※ Network Mask（ネットワーク範囲）の設定値により利用するネットワークの範囲を指定できます。
例）1
| Network Mask | 使用できるIP Addressの範囲 | 使用できるIPアドレスの数 |
|---|---|---|
| 255.255.255.0 | 192.168.0.1 ～ 192.168.0.254 | 254 |
例）2
| Network Mask | 使用できるIP Addressの範囲 | 使用できるIPアドレスの数 |
|---|---|---|
| 255.255.0.0 | 192.168.0.1 ～ 192.168.255.254 | 65,534 |
製品カテゴリ： αSTEP、電動アクチュエータ
機種・シリーズ： AZシリーズ 、電動アクチュエータ AZシリーズ搭載
内容： 使用方法・設定方法
FAQ No.： 551
