Q.AZシリーズのEtherNet/IP対応ドライバを使用しています。原点復帰はどのようにおこなえばいいですか?
原点復帰の実行は、次の3通りの方法があります。いずれかを実行してください。
- 当社サポートソフトMEXE02のリモート運転を使用する方法
- ダイレクト入力にHOME入力を割り当てておこなう方法
- リモート入力にHOME入力を割り当てて、通信経由でおこなう方法
またAZシリーズは機械式のABZOセンサを採用しているため、原点を確定しておけばZHOME入力を使って高速で原点位置に位置決めをおこなうことができます。以下のFAQもご参照ください。
Q289. AZシリーズのZHOME運転と、原点復帰運転の違いは何ですか?
-
当社サポートソフトMEXE02のリモート運転を使用する方法

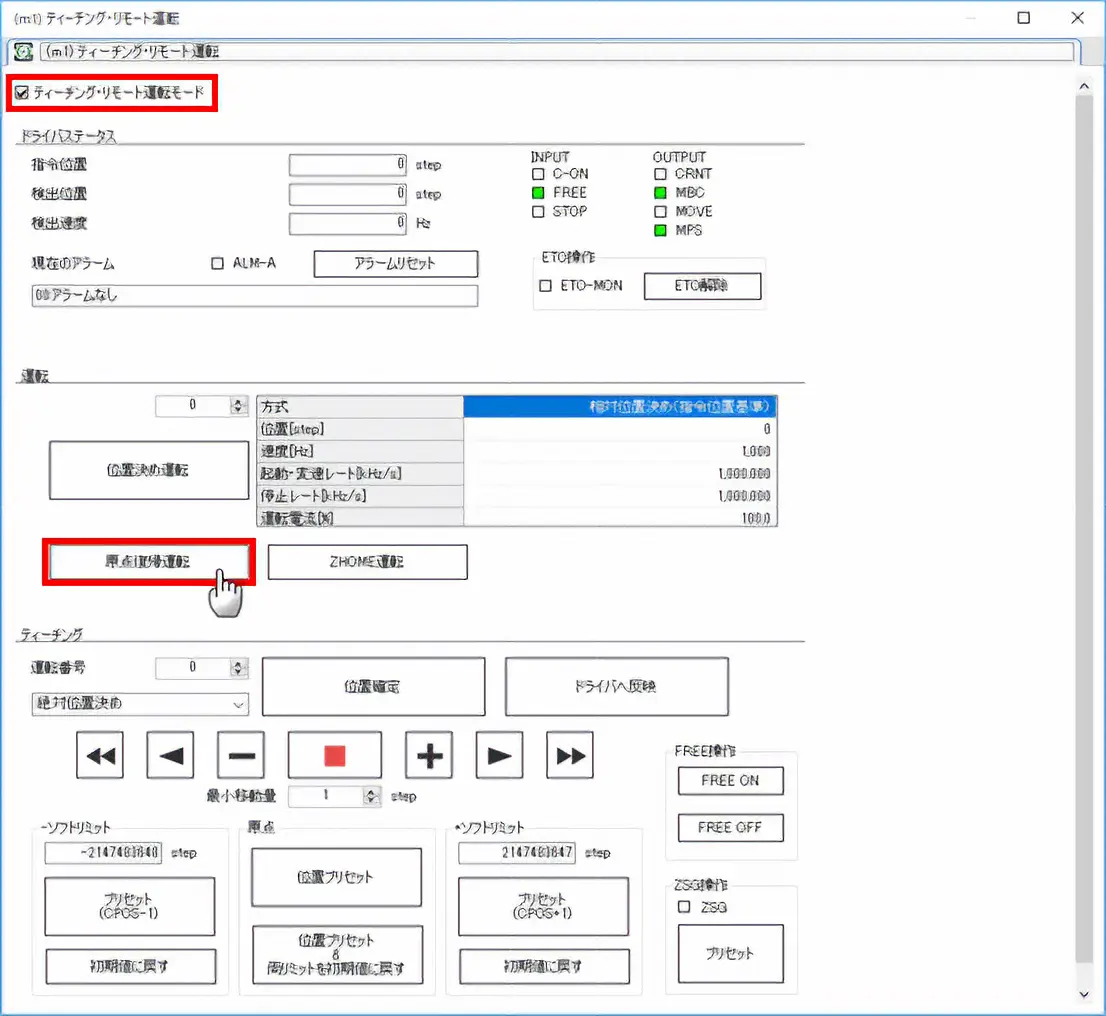

ティーチング・リモート運転モードを有効にして、「原点復帰運転」をクリックすると原点復帰が開始されます。 -
ダイレクト入力にHOME入力を割り当てておこなう方法
サポートソフトMEXE02またはEtherNet/IPでダイレクト入力(DIN0~5)にHOME入力とHOMES入力を割り付けます。割り付けしたHOME入力をONにすることで原点復帰をおこないます。 - リモート入力にHOME入力を割り当てて、通信経由でおこなう方法
サポートソフトMEXE02またはEtherNet/IPでリモート入力(R-IN0~15)にHOME入力とHOMES入力を割り付けます。割り付けしたHOME入力をONにすることで原点復帰をおこないます。
製品カテゴリ: αSTEP、電動アクチュエータ
機種・シリーズ: AZシリーズ 、電動アクチュエータ AZシリーズ搭載
内容: 使用方法・設定方法
FAQ No.: 562
