Q.温度スイッチのAM2-XA1、AM2-XB1の動作温度、接点論理の考え方が知りたいです。

温度スイッチのダイヤルで、ファンまたはヒーターが動作を開始する温度を設定します。
以下に、各機種の動作仕様を説明します。

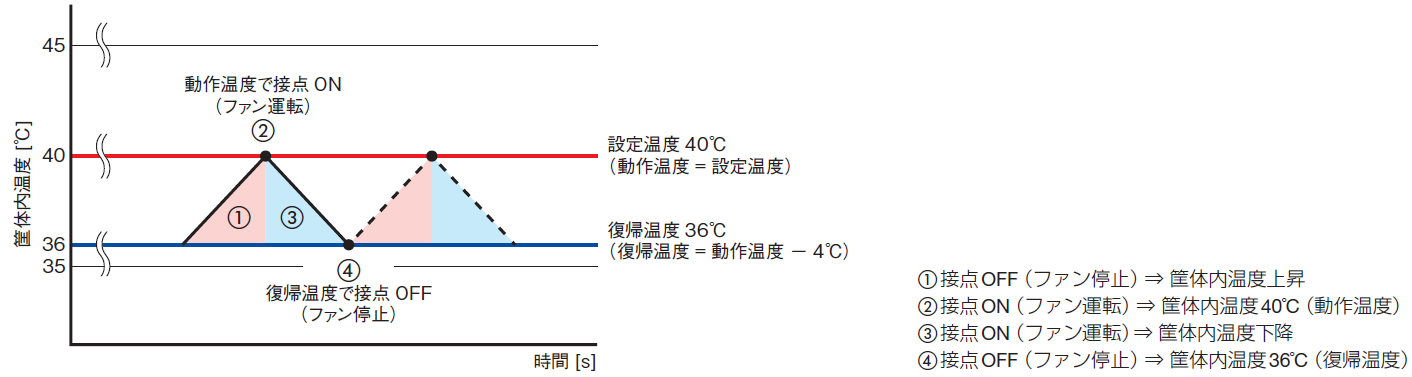

AM2-XA1（ファン用温度スイッチ）の場合

• ダイヤルを 40℃ に設定した場合、周囲温度が40℃以上になるとファンが動作を開始します。
• 温度設定には 約±5℃の誤差があります。
• ファンの温度スイッチは ノーマルオープン（A接点） です。

（動作例）
周囲温度が 40℃ → ファン動作：接点 ON
周囲温度が 36℃ → ファン停止：接点 OFF

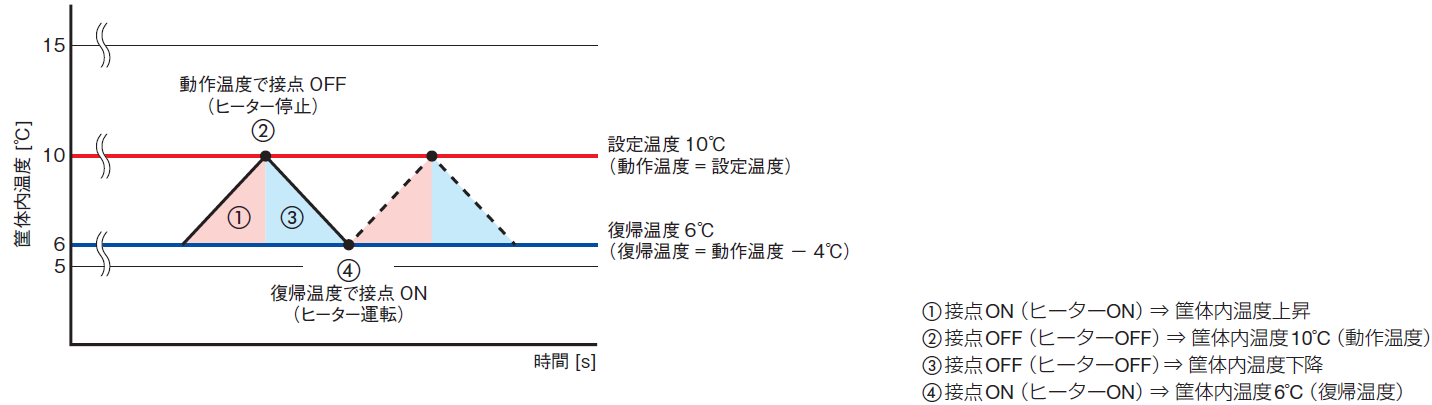

AM2-XB1（ヒーター用温度スイッチ）の場合

• ダイヤルを 10℃ に設定した場合、周囲温度が10℃以下になるとヒーターが動作を開始します。
• 温度設定には 約±5℃の誤差があります。
• ヒーターの温度スイッチは ノーマルクローズ（B接点） です。

（動作例）
周囲温度が 10℃ → ヒーター停止：接点 OFF
周囲温度が 6℃ → ヒーター動作：接点 ON
