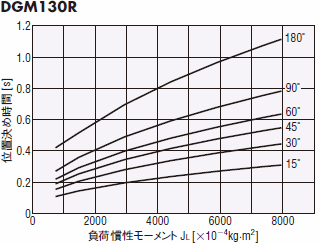

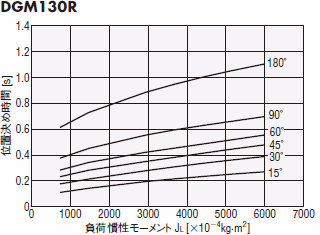

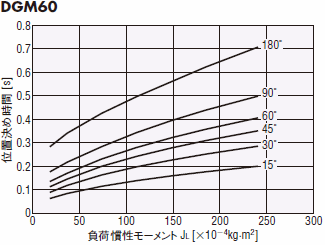

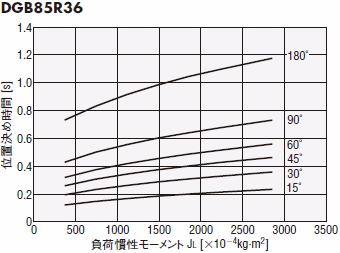

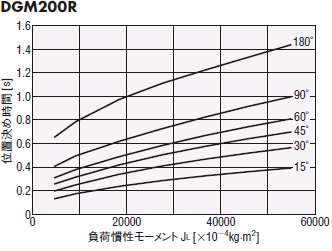

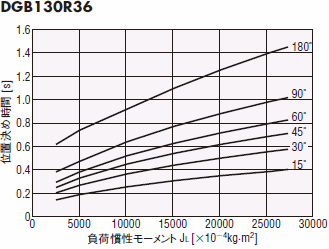

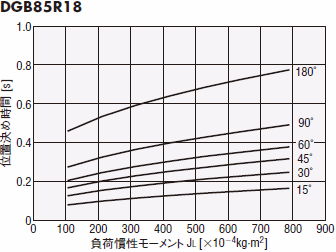

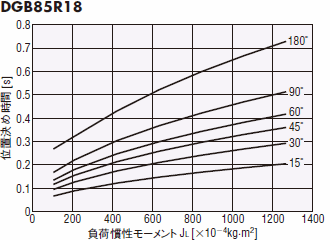

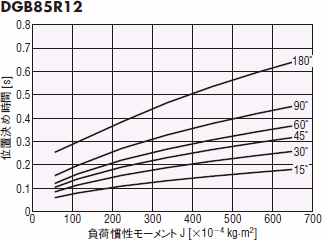

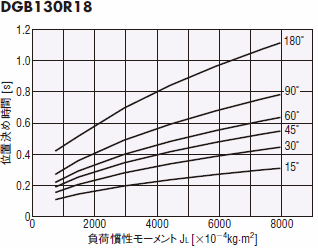

中空ロータリーアクチュエータ　負荷慣性モーメント-位置決め時間（参考値）

負荷慣性モーメントとはお客様のワークの慣性モーメントのことです。

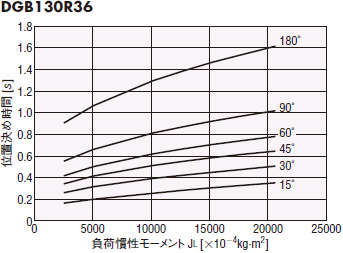

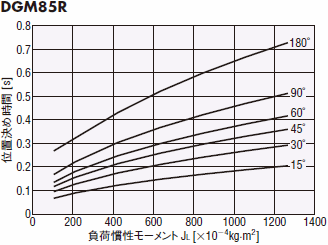

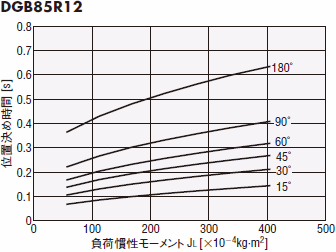

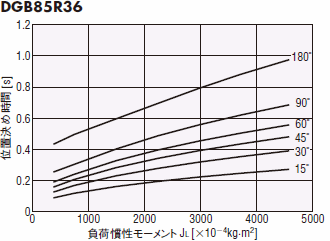

AZシリーズ搭載

AC電源入力

モーター縦方向

モーター横方向

ご注意

• 負荷慣性モーメント－位置決め時間は、常温時にて、トルク安全率1.5倍の理論値です。条件が変化すると、特性が変化する場合があります。

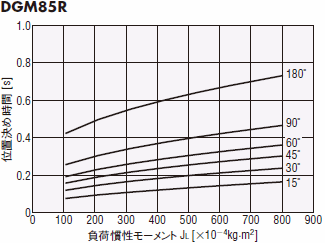

DC電源入力 （DC24V）

モーター縦方向

モーター横方向

ご注意

• 負荷慣性モーメント－位置決め時間は、常温時にて、トルク安全率1.5倍の理論値です。条件が変化すると、特性が変化する場合があります。
• DC48V入力の「負荷慣性モーメント－位置決め時間」は最寄の支店・営業所、またはお客様ご相談センターにお問い合わせください。

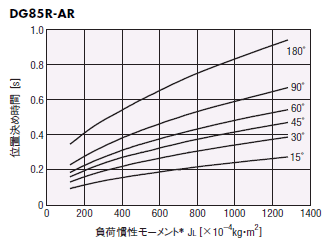

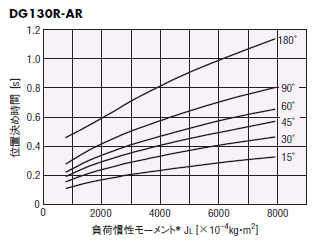

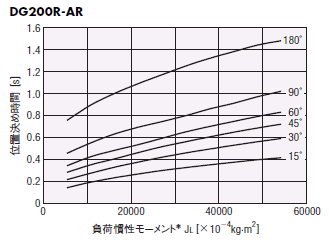

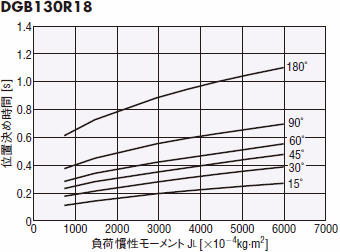

ARシリーズ搭載

ご注意

• 負荷慣性モーメント－位置決め時間は、常温時にて、トルク安全率1.5倍の理論値です。条件が変化すると、特性が変化する場合があります。
