電動シリンダ
EACシリーズ
EAC4W-D05-AZAAD-G

まとめて印刷

  • EACM4WD05AZAC-G AZD-AD

    アクチュエータ/回路

製品種別
品 名
定 価
(WEBショップ価格)
出荷日
アクチュエータ/回路
EAC4W-D05-AZAAD-G
112,200円
(95,370円)
5日
・出荷日は、15時までにご注文された場合です。詳細はこちら (ご注文内容、配達地域によっては日数がかかる場合もあります。)

ケーブル・周辺機器を選択

仕様・特性

仕様の見方についてはこちらをご覧ください。
  • UL_asterisk
  • CE_asterisk
搭載モーター
αSTEP AZシリーズ
搭載モーター部 品名
AZM46AC
シャフトガイド
有り
取付角寸法
42mm×114mm
リード
12mm
ストローク
50mm
電磁ブレーキ
無し
モーター取付方向
ストレート
駆動方式
ボールねじ
繰り返し位置決め精度
±0.02mm
最小移動量(出荷時)
0.01mm
可搬質量 水平
~15kg ※1
可搬質量 垂直
-
推力
~70N
押し当て力
100N
保持力
70N
ドライバタイプ
位置決め機能内蔵タイプ
ケーブル長さ
無し
シャフトガイドカバー
有り
動的許容モーメント
Mp:1.3N・m、My:1.3N・m、Mr:0.6N・m
静的許容モーメント
Mp:3.7N・m、My:3.7N・m、Mr:3.0N・m
最高速度
600mm/s
電源入力 電圧
単相100-120V -15~+6%
電源入力 周波数
50/60Hz
電源入力 電流
2.7A
電源入力 制御電源
DC24V ±5% 0.25A
アクチュエータ部 質量
1.8kg
回路部 質量
0.65kg
* アクチュエータ部のUL/CEマークはアクチュエータ品名ではなく、モーター品名で実施しています。
※1 可搬質量は外部にリニアガイドを併用した場合の仕様です。リニアガイドを使用しない場合は、「水平可搬質量」を参考にしてください。
● モーターから出ているモーターケーブルおよび電磁ブレーキケーブルは、ドライバに直接接続できません。ドライバに接続する場合は、オプション(別売)の接続ケーブルまたは製品に付属している接続ケーブル(接続ケーブルが付属している製品の場合)をお使いください。

ご注意


● 押当運転速度は25mm/s以下で、なおかつ動的許容モーメント以内でご使用ください。

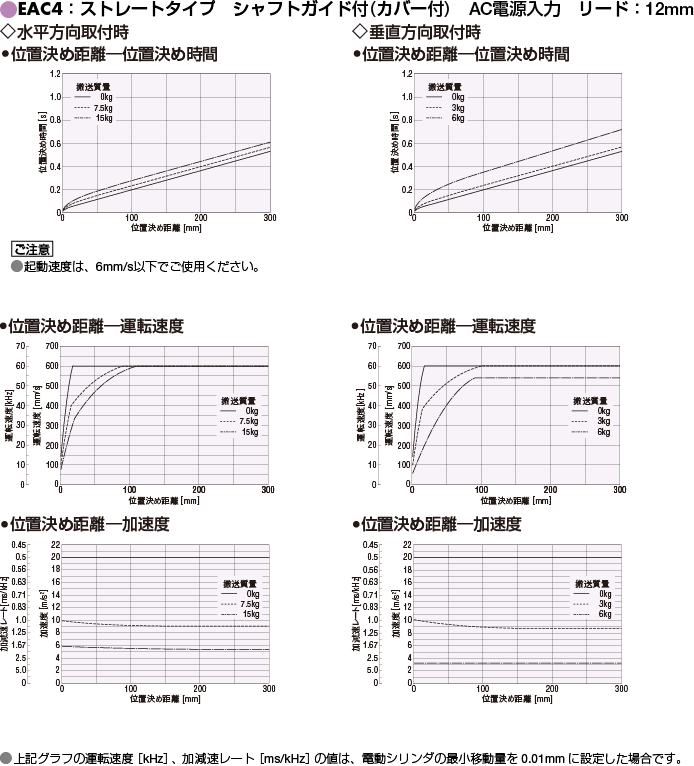

  • 位置決め距離―位置決め時間、運転速度、加速度

    位置決め距離―位置決め時間、運転速度、加速度 特性図を拡大する

  • 運転速度―推力

    運転速度―推力 特性図を拡大する

  • 水平可搬質量

    水平可搬質量 特性図を拡大する

構成品

アクチュエータ/回路
EACM4WD05AZAC-G(アクチュエータ)
AZD-AD(回路)

付属品

アクチュエータ、回路、主電源・回生抵抗用コネクタ(CN4)、入出力信号用コネクタ(CN5)、DC24V電源入力・電磁ブレーキ接続・回生抵抗サーマル入力・動力遮断信号入出力用コネクタ(CN1)、コネクタ結線レバー、取扱説明書

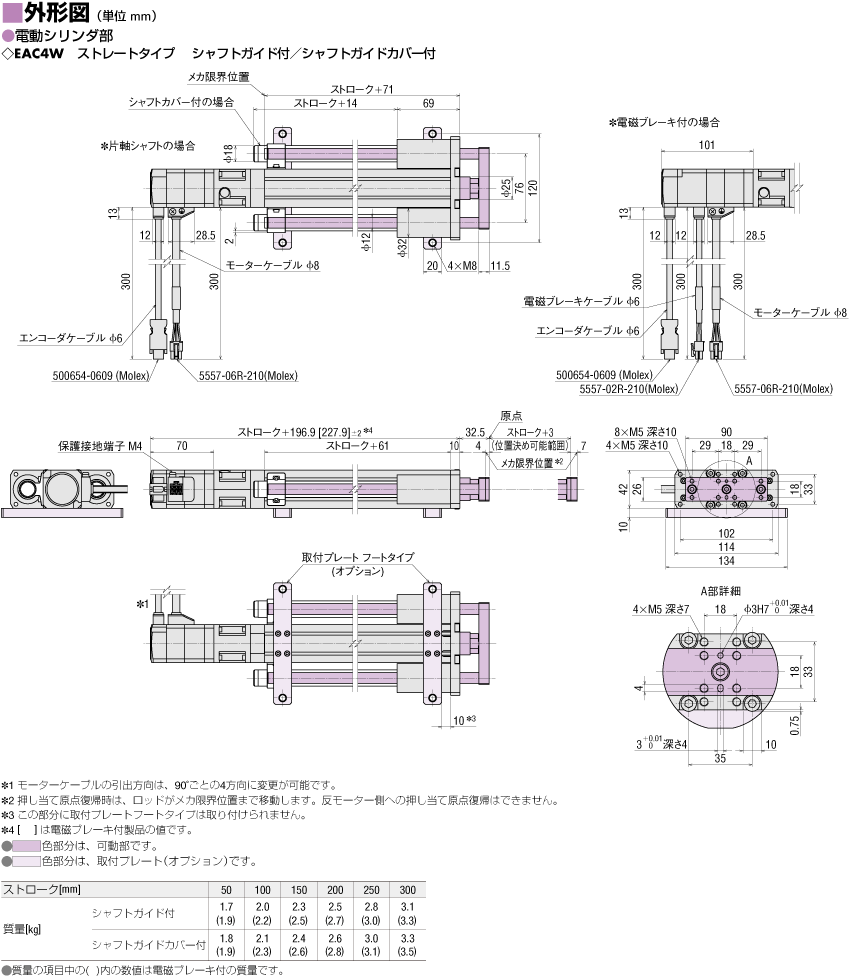

外形図

  • アクチュエータ

    アクチュエータ 外形図を拡大する

  • 回路

    回路 外形図を拡大する

データダウンロード

・3D CADについては、提携先のweb2CADサイトへリンクするものがあります。使用方法については、 こちら をご確認ください。
・カタログ、取扱説明書ダウンロードはログイン不要です。その他のデータダウンロードはお手数ですがログインをお願いします。

CAD
2DCAD
アクチュエータ
回路
3DCAD
アクチュエータ(STEP形式)
回路(STEP形式)
3DCAD(Web2CAD連携)
アクチュエータ
回路
カタログ(ログイン不要)
ハイブリッド制御システムαSTEP搭載 電動スライダ/電動シリンダ
取扱説明書(ログイン不要)
日本語
EACシリーズ アクチュエータ編
電動アクチュエータ 機能設定編
AZシリーズ AC電源入力 ドライバ編
AZシリーズ/AZ シリーズ搭載電動アクチュエータ 機能編
ネットワークコンバータ CC-Link対応 NETC01-CC ユーザーズマニュアル
ネットワークコンバータ CC-Link Ver.2対応 NETC02-CC ユーザーズマニュアル
ネットワークコンバータ MECHATROLINK-II対応 NETC01-M2 ユーザーズマニュアル
ネットワークコンバータ MECHATROLINK-III対応 NETC01-M3 ユーザーズマニュアル
ネットワークコンバータ EtherCAT対応 NETC01-ECT ユーザーズマニュアル
英語
EAC Series Actuator Edition
Motorized Actuators Function Setting Edition
AZ Series AC power input Driver
AZ Series Function Edition
Network converter CC-Link compatible NETC01-CC USER MANUAL
Network converter CC-Link Ver.2 compatible NETC02-CC USER MANUAL
Network converter MECHATROLINK-II compatible NETC01-M2 USER MANUAL
Network converter MECHATROLINK-III compatible NETC01-M3 USER MANUAL
Network converter EtherCAT compatible NETC01-ECT USER MANUAL
資料
UL認証書(モーター部)
UL認証書(回路)
CE適合宣言書
サポートソフト MEXE02 についてはこちらよりダウンロードしてください。

その他仕様

モーター部一般仕様

項目 AC電源入力 DC電源入力
耐熱クラス 130(B)
[UL規格取得は105(A)で認証されています。]
絶縁抵抗 以下の通りに DC500Vメガーにて測定した値が100MΩ以上あります。
・ケース ― モーター巻線間
・ケース ― 電磁ブレーキ巻線間※1
絶縁耐圧 以下の通りに1分間印加しても異常を認めません。
・ケース ― モーター巻線間
AC1.5kV, 50Hzまたは60Hz
・ケース ― 電磁ブレーキ巻線間※1
AC1.5kV, 50Hzまたは60Hz
以下の通りに1分間印加しても異常を認めません。
・ケース ― モーター巻線間
AC1.0kV※2, 50Hzまたは60Hz
・ケース ― 電磁ブレーキ巻線間※1
AC1.0kV, 50Hzまたは60Hz
使用環境
(動作時)
周囲温度 0~+40℃(凍結のないこと)※4
周囲湿度 85%以下(結露のないこと)
雰囲気 腐食性ガス・塵埃のないこと。水・油などが直接かからないこと。
保護等級※3 IP66※5 (モーター部とスライダ部の取付面、およびモーターコネクタ部を除く)
非通電状態での
多回転検出範囲
±900回転(1800回転)※6

※1 電磁ブレーキ付のみ

※2 EAS2EAC2はAC0.5kV

※3 モーター部のみ。電動スライダの保護等級はIP00です。

※4 当社測定条件による。

※5 EAS2EAC2はIP40

※6 EAS2EAC2は±450回転(900回転)

ご注意

  • 絶縁抵抗測定、絶縁耐圧試験をおこなうときは、モーターとドライバを切り離してください。
    また、モーターのABZOセンサ部は、これらの試験をおこなわないでください。

ドライバ回路部仕様

分類 名称 位置決め機能
内蔵タイプ
パルス列
入力タイプ
入出力
機能
パルス列入力 最大入力パルス周波数:
上位コントローラがラインドライバ出力:1MHz(Duty 50%時)
上位コントローラがオープンコレクタ出力:250kHz(Duty 50%時)
負論理パルス入力(初期値)
ダイレクト入力 入力点数:10点 入力点数:6点
ダイレクト出力 出力点数:6点
RS-485通信 ネットワーク
入力
16点
ネットワーク
出力
16点

ドライバ回路部一般仕様

 位置決め機能内蔵タイプパルス列入力タイプ
絶縁抵抗  以下の通りにDC500Vメガーにて測定した値が100MΩ以上あります。
 ・保護接地端子―電源端子間
 ・エンコーダコネクタ―電源端子間
 ・入出力信号端子―電源端子間
絶縁耐圧  以下の通りに1分間印加しても異常を認めません。
 ・保護接地端子―電源端子間 AC1.5kV, 50Hzまたは60Hz
 ・エンコーダコネクタ―電源端子間 AC1.8kV, 50Hzまたは60Hz
 ・入出力信号端子―電源端子間 AC1.8kV, 50Hzまたは60Hz
使用環境
(動作時)
周囲温度 0~+55℃(凍結のないこと)
周囲湿度 85%以下(結露のないこと)
雰囲気 腐食性ガス・塵埃のないこと。水・油などが直接かからないこと。
保護等級 IP10 IP20
非通電状態での
多回転検出範囲
±900回転(1800回転)

200×200mm、厚さ2mmのアルミ板相当以上の放熱板取り付け時

ご注意

  • 絶縁抵抗測定、絶縁耐圧試験をおこなうときは、モーターとドライバを切り離してください。

RS-485通信仕様

プロトコルModbus RTUモード
電気的特性EIA-485 準拠、ストレートケーブル
ツイストペア線(TIA/EIA-568B CAT5e以上を推奨)を使用し、総延長距離を50mまでとする。
通信方式半二重通信、調歩同期方式(データ:8 ビット、ストップビット:1 ビット /2ビット、パリティ:なし/偶数/奇数)
伝送速度9600bps/19200bps/38400bps/57600bps/115200bps/230400bpsから選択
接続形態プログラマブルコントローラ(マスタ機器)1台に対して最大31台まで接続できます。
配線・配置によりモーターケーブルや電源ケーブルから発生するノイズが問題になる場合は、シールドするかフェライトコアを使用してください。

移動方向

出荷時、ロッドの移動方向は次のように設定されています。


負荷モーメントの計算について

電動スライダおよび電動シリンダ(シャフトガイド付のみ)でワークを搬送する場合、テーブル中心/シャフトガイド中心よりワークの重心の位置がオフセットしているとリニアガイド/シャフトガイドに負荷モーメントが作用します。 作用方向はオフセットの位置によりピッチング(MP)、ヨーイング(MY)、ローリング(MR)方向に作用します。

選定した電動アクチュエータが搬送質量、位置決め時間を満足していても、ワークの重心の位置がテーブル中心/シャフトガイド中心から張り出している場合、負荷モーメントによって走行寿命が低下することがあります。負荷モーメントの計算をおこない、条件が仕様値内に入っていることを確認する必要があります。 静止状態で作用するモーメントは静的許容モーメント、動作中に作用するモーメントは動的許容モーメントで確認してください。

ワークや荷重の掛け方から、電動スライダおよび電動シリンダ(シャフトガイド付のみ)にかかる負荷モーメントを求め、静的許容モーメントおよび動的許容モーメントを超えないことを確認し強度が充分なことを確認します。

※静的許容モーメントおよび動的許容モーメントの計算については、こちらをご参照ください。

負荷モーメント判定式:

張り出すワークなどが複数ある場合は各ワークからモーメントの和で判定します。

ワークが複数(n個)の時


規格

アクチュエータユニット

機械指令

電動アクチュエータと回路(ドライバ)は、一般的な産業機器への組み込み用として設計・製造しており、機械指令に基づいた組み込み宣言を実施しています。


・適用規格 : EN ISO 12100

・騒音レベル : 72dB


※「機械指令」についての詳細は、こちらからご確認ください。

有害物質

RoHS 指令(2011/65/EU)の規制値を超える物質は含有していません。


※製品含有化学物質規制への対応についてはこちらからご確認ください。

モーター部、回路部

モーター部と回路(ドライバ)部については、標準品のARシリーズやAZシリーズを採用していますので、タイプによって以下のページの記載を参照いただけます。

※ アクチュエータ品名ではなく、モーター品名での内容となります。

【ARシリーズ搭載】
・ AC電源入力 位置決め機能内蔵タイプパルス列入力タイプ

・ DC電源入力 位置決め機能内蔵タイプパルス列入力タイプ

【AZシリーズ搭載】
・ AC電源入力 位置決め機能内蔵タイプパルス列入力タイプ

・ DC電源入力 位置決め機能内蔵タイプパルス列入力タイプ


システム構成

システム構成
