DCプロペラファン
MDシリーズ
MDV1238-24S

まとめて印刷

  • MDV1238-24S

    ファン

製品種別
品 名
定 価
(WEBショップ価格)
出荷日
ファン
MDV1238-24S
7,500円
(6,370円)
5日

・出荷日は、15時までにご注文された場合です。詳細はこちら(ご注文内容、配達地域によっては日数がかかる場合もあります。)


FSC-24

・関連製品 「ファンスピードコントローラ FSC-24」
ダイヤルを回すだけで直感的に風量を調整できる、MDシリーズ Vタイプ用のスピードコントローラをご用意しています。


制御盤取付用パネルセット

・周辺機器 「制御盤取付用パネルセット」
制御盤の換気・冷却に最適なパネル、フィンガーガード、ねじのセット品です。
フィンガーガードパネルセット、スリット板金パネルセット、防塵・防滴パネルセットの3種類をご用意しています。


ケーブル・周辺機器を選択

仕様・特性

仕様の見方についてはこちらをご覧ください。
  • cULus
  • TUV
タイプ
Vタイプ(可変速)
サイズ
□120mm-38mm厚
スピードタイプ
可変速
付加機能
パルスセンサ
アラーム出力形式
オープンコレクタ出力
出力状態
ファン1回転あたり2周期のパルスを出力
フレーム:黒/羽根:黒
回転速度
6400r/min(PWMデューティ 100%)
1450r/min(PWMデューティ 20%)
電圧
DC24V
(使用電圧範囲:±15%)
電流
1.5A(PWMデューティ 100%)
0.1A(PWMデューティ 20%)
最大風量
6.35m3/min(PWMデューティ 100%)
1.43m3/min(PWMデューティ 20%)
最大静圧
360Pa(PWMデューティ 100%)
18Pa(PWMデューティ 20%)
騒音レベル
64dB(A)(PWMデューティ 100%)
33dB(A)(PWMデューティ 20%)
材質
フレーム:ABS+PBT (UL94V-0)
羽根:PPE+PS (UL94V-1)
焼損保護
焼損防止回路を内蔵
質量
0.36kg

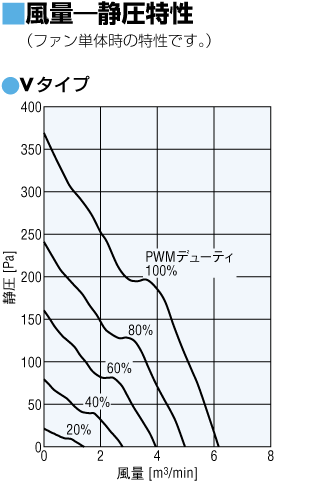

  • 風量―静圧特性

    風量―静圧特性 特性図を拡大する

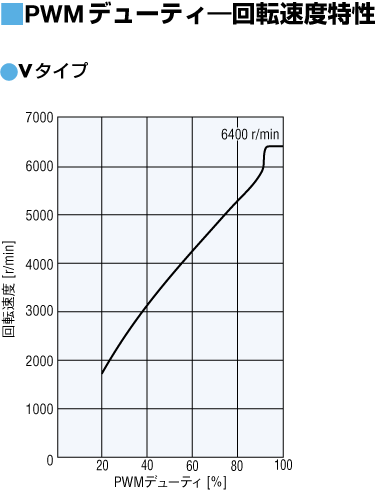

  • PWMデューティ―回転速度

    PWMデューティ―回転速度 特性図を拡大する

付属品

取扱説明書

外形図

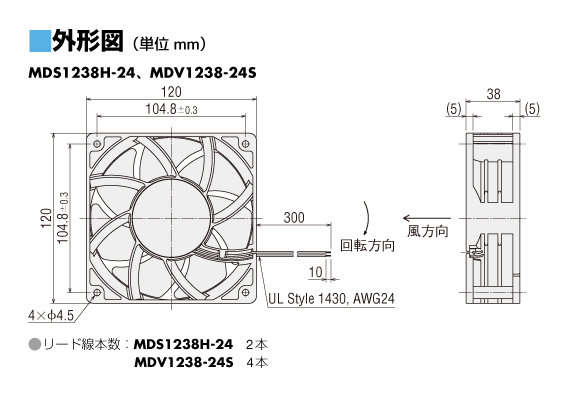

  • 外形図(本体)

    外形図(本体) 外形図を拡大する

  • 取付穴参考寸法図

    取付穴参考寸法図 外形図を拡大する

データダウンロード

・3D CADについては、提携先のweb2CADサイトへリンクするものがあります。使用方法については、 こちら をご確認ください。
・カタログ、取扱説明書、資料のダウンロードはログイン不要です。CADデータダウンロードはログインをお願いします。

CAD(ログインが必要)
2DCAD
ファン
3DCAD(Web2CAD連携)
ファン
カタログ
DCプロペラファン MDシリーズ
取扱説明書
日本語
DCプロペラファン MDシリーズ Vタイプ
英語
DC Axial Flow Fans MD Series V Type
資料
UL認証書
TUV認証書

その他仕様

一般仕様

項目 仕様
絶縁抵抗 常温常湿において連続運転後、コイルとケース間を測定した値。(詳細は以下の別表を参照)
絶縁耐圧 常温常湿において連続運転後、コイルとケース間に50Hzまたは60Hz、AC500Vを1分間印加しても異常を認めません。
過熱保護装置 焼損防止回路を内蔵
使用周囲温度 凍結・結露しないこと。(詳細は以下の別表を参照)
使用周囲湿度 結露しないこと。(詳細は以下の別表を参照)
耐熱クラス UL/CSA規格:105(A)、EN規格:120(E)
保護等級 Pタイプ IP68
  • ◇絶縁抵抗、使用周囲温度、使用周囲湿度
タイプ 品名 絶縁抵抗 使用周囲温度 使用周囲湿度
Sタイプ MDS625H-24 DC500Vメガーで測定した値が10MΩ以上 −20~+60℃ 85%以下
MDS825H-24
MDS925H-24 −20~+70℃
MDS1238H-24
MDS1751H-24
MDS1751FH-24
MDS420-24 DC500Vメガーで測定した値が10MΩ以上 −20~+70℃ 20~85%
MDS515-24
MDS625-24
MDS825-24
MDS925-24
MDS1225Y-24
MDS1238-24 85%以下
MDS1451-24 −10~+60℃
MDS1751-24 DC250Vメガーで測定した値が10MΩ以上
Aタイプ MDA420-24L DC500Vメガーで測定した値が10MΩ以上 −20~+70℃ 20~85%
MDA515-24L
MDA625-24L
MDA825-24L
MDA925-24L
MDA1225-24L
MDA1238-24L
MDA1451-24L −10~+60℃ 85%以下
MDA625-24 DC250Vメガーで測定した値が10MΩ以上 −10~+60℃ 85%以下
MDA825-24
MDA925-24
MDA1225-24
MDA1238-24 DC500Vメガーで測定した値が10MΩ以上 −20~+70℃
MDA1451-24 −10~+60℃
MDA1751-24
Eタイプ MDE625-24L DC500Vメガーで測定した値が10MΩ以上 −20~+70℃ 85%以下
MDE825Y-24L 20~85%
MDE925Y-24L
MDE1225-24L DC250Vメガーで測定した値が10MΩ以上 −10~+60℃ 85%以下
MDE1238Y-24L DC500Vメガーで測定した値が10MΩ以上 −20~+70℃ 20~85%
MDE1451-24L2 −10~+60℃ 85%以下
MDE1751-24L −20~+70℃
MDE1751F-24L
Vタイプ MDV420-24S DC500Vメガーで測定した値が10MΩ以上 −20~+70℃ 20~85%
MDV515-24S
MDV625-24S 85%以下
MDV825-24S
MDV925-24S
MDV1225-24S 20~85%
MDV1238-24S 85%以下
Pタイプ MDP825-24L DC500Vメガーで測定した値が10MΩ以上 −20~+70℃ 85%以下
MDP925-24L
MDP1238-24L

パルスセンサの仕様

1回転あたり2周期の矩形波を出力するセンサです。回転速度の検出ができます。

センサ仕様

出力パルス ファン1回転あたり2周期のパルスを出力
出力形式 オープンコレクタ出力
出力状態
最大定格 最大印加電圧:DC30V以下
最大流入電流:10mA以下

MDV420MDV515はDC27.6V以下、5mA以下

センサ出力回路接続例


PWMデューティ - 回転速度特性


規格

Sタイプ、Aタイプ、Eタイプ

製品によって、適用規格、認証機関が異なります。
EN規格:一部製品はTÜVまたはDEMKOの認証を取得しています。

製品 適用規格 認定機関
ファン UL 507 UL
CSA C22.2 No.113 UL、CSA
EN 62368-1 TÜV、DEMKO

Vタイプ

製品 適用規格 認定機関
ファン UL 507 UL
CSA C22.2 No.113
EN 62368-1 TÜV

Pタイプ

製品 適用規格 認定機関
ファン UL 507 UL
CSA C22.2 No.113 CSA
EN 62368-1 TÜV

CEマーキング

Sタイプ、Aタイプ、Eタイプ

一部製品は、EMC指令にもとづいてCEマーキングを貼付しています。

有害物質

RoHS 指令(2011/65/EU)の規制値を超える物質は含有していません。


※製品含有化学物質規制への対応についてはこちらからご確認ください。


システム構成

システム構成

関連製品

ファンスピードコントローラ(FSC-24)

製品 特徴 定価
FSC-24
FSC-24
PWM制御用のパルス信号入力回路を用いなくても、本体のダイヤルを回すだけで直感的に風量を調整できる、ファンスピードコントローラです。
外部信号を利用した、2速の速度切替にも対応しています。
●ファンモーターをPWM制御して回転速度を設定
●風量・アラームを表示
●2速制御可能
●並列運転可能
●アラーム機能
 ・回転停止
 ・過電圧保護
 ・不足電圧保護
 ・過熱保護
7,200円

ケーブル・周辺機器を選択する

その他周辺機器

選択 種別 品名 説明 外形図 定価
(WEBショップ価格)
出荷日
フィンガーガードセット A-1238-G フィンガーガード(1枚)と取付用ねじのセット品です。
(適用するプロペラファンのサイズ:□119 mm(120 mm)-38 mm厚)
閲覧 650円
(550円)
5日
フィンガーガードセット A-1238-G2 フィンガーガード(2枚)と取付用ねじのセット品です。
(適用するプロペラファンのサイズ:□119 mm(120 mm)-38 mm厚)
閲覧 1,100円
(930円)
5日
フィンガーガードセット A-1238-S ステンレス製フィンガーガード(1枚)と取付用ねじのセット品です。
(適用するプロペラファンのサイズ:□119 mm(120 mm)-38 mm厚)
閲覧 850円
(720円)
5日
フィンガーガードセット A-1238-S2 ステンレス製フィンガーガード(2枚)と取付用ねじのセット品です。
(適用するプロペラファンのサイズ:□119 mm(120 mm)-38 mm厚)
閲覧 1,300円
(1,100円)
5日
フィンガーガードセット A-1238-GF フィンガーガード(1枚)、フィルター(1枚)と取付用ねじのセット品です。
(適用するプロペラファンのサイズ:□119 mm(120 mm)-38 mm厚)
閲覧 1,450円
(1,230円)
5日
フィンガーガード FG12D 材質:鉄線
仕上げ:クロームメッキ
閲覧 550円
(460円)
1日
ステンレス製フィンガーガード FG12S 材質:ステンレス鋼
表面処理:電解研磨
閲覧 650円
(550円)
1日
フィルター FL12 フィルターメディア:20PPI 閲覧 900円
(760円)
1日
交換用フィルターメディア FLM12 フィルターメディア:20PPI 3,300円
(2,800円)
5日
交換用フィルターメディア FLWM12 ステンレス製 1,100円
(930円)
5日
金属フィルター FLW12 フィルターメディア : ステンレス製 閲覧 1,500円
(1,270円)
5日
スクリーン FS12S ステンレスメッシュ 閲覧 750円
(630円)
5日

製品を選ぶ
