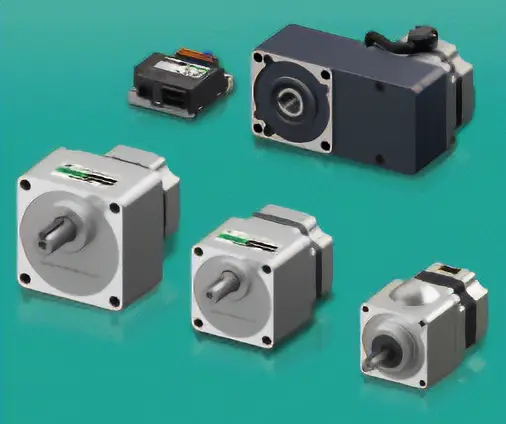

ブラシレスモーター BLVシリーズ Rタイプ 60W、400W
モバイルオートメーション対応製品
バッテリ駆動で高出力・小型化を追求したBLVシリーズ Rタイプに60W、400Wを追加しました。
60Wには耐荷重・トルクアップ・同心軸のCSギヤードモーターもラインアップしました。
コンパクトなバッテリ駆動機器の開発に貢献します。
BLVシリーズ Rタイプの概要
2分でわかる BLVシリーズ Rタイプ
BLVシリーズ Rタイプの特徴を動画でご覧いただけます。
-
- 出力
- 60W、100W、200W、400W

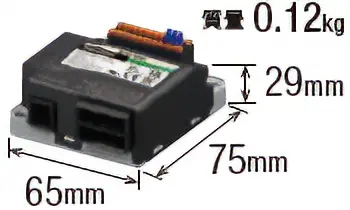

- 小型・軽量ドライバ
-
- 電源入力
- DC24～48V（400WはDC48V）
- 電磁ブレーキ付も用意
-
- 定価
- 63,600円※～
- ※ モーター（丸シャフト 60W）、ドライバ、接続ケーブル、電源ケーブルを合わせた価格
ラインアップ
| タイプ | 60W | 100W | 200W | 400W | ||||
|---|---|---|---|---|---|---|---|---|
| 電磁ブレーキ なし |
電磁ブレーキ 付 |
電磁ブレーキ なし |
電磁ブレーキ 付 |
電磁ブレーキ なし |
電磁ブレーキ 付 |
電磁ブレーキ なし |
電磁ブレーキ 付 |
|
| 平行軸ギヤヘッド | ● | ○ | ○ | ○ | ○ | ● | ● | |
| 中空軸フラットギヤヘッド | ● | ○ | ○ | ○ | ○ | ● | ● | |
| CSギヤードモーター | ● | |||||||
| 丸シャフト | ● | ○ | ○ | ○ | ○ | ● | ● | |
特徴
BLVシリーズ Rタイプの主な特徴
- 小型・軽量・ハイパワーで装置のコンパクト設計に貢献
- 滑らかな駆動、現在位置の取得、位置決め運転が可能
- 動作可能電圧範囲の拡大でバッテリ電源がより使いやすく
- Modbus（RTU）、CANopen通信に対応
- サポートソフト MEXE02で立ち上げ・稼働・保守までサポート
CSギヤードモーターの主な特徴
「耐荷重アップ／1ランクアップのトルク／同心軸」といった特徴を持つCSギヤードタイプは、装置の高速化、コンパクト化だけでなく、お客様の設計自由度向上にも貢献します。
装置全体の省スペース・軽量化に貢献

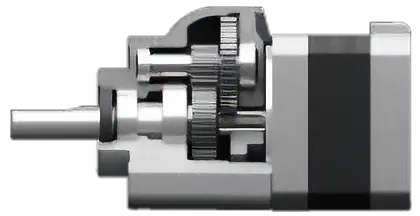

同心軸のギヤ構造
大きな歯車を中心軸から逃がすように配置することで、同心軸のギヤヘッドを実現しました。
用途例

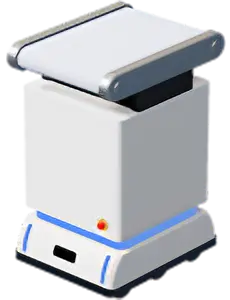

ベルトコンベヤ付きの自走搬送ロボット

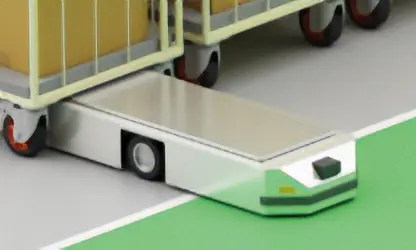

低床型搬送ロボット
撹拌機

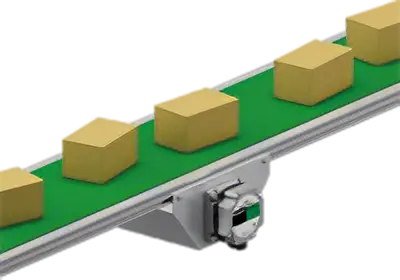

コンベヤ
防犯カメラの電動雲台
種類と価格
モーター、ドライバ、接続ケーブル、電源ケーブルはそれぞれが別手配です。組み合わせてお求めになれます。
新たにラインアップした製品のみご紹介します。（電源ケーブルを除く）
モーター
平行軸ギヤヘッド
| 出力[W] | 減速比 | 定価 | |
|---|---|---|---|
|
60 | 5 ～ 100 | 32,500円 ～ 33,200円 |
| 400 | 10 ～ 50 | 59,100円 ～ 60,100円 |
中空軸フラットギヤヘッド
| 出力[W] | 減速比 | 定価 | |
|---|---|---|---|
|
60 | 5 ～ 200 | 41,900円 ～ 44,100円 |
| 400 | 10 ～ 100 | 69,800円 ～ 70,900円 |
CSギヤードモーター
| 出力[W] | 減速比 | 定価 | |
|---|---|---|---|
|
60 | 5 ～ 20 | 33,700円 |
丸シャフトタイプ
| 出力[W] | 定価 | |
|---|---|---|
|
60 | 21,000円 |
| 400 | 40,100円 |
電磁ブレーキ付モーター
平行軸ギヤヘッド
| 出力[W] | 減速比 | 定価 | |
|---|---|---|---|
|
400 | 10 ～ 50 | 76,500円 ～ 77,500円 |
中空軸フラットギヤヘッド
| 出力[W] | 減速比 | 定価 | |
|---|---|---|---|
|
400 | 10 ～ 100 | 87,200円 ～ 88,300円 |
丸シャフトタイプ
| 出力[W] | 定価 | |
|---|---|---|
|
400 | 57,500円 |
ドライバ
| 出力[W] | 定価 | |
|---|---|---|
|
60 400 |
37,800円 |
電源ケーブル
| 長さ[m] | 定価 | |
|---|---|---|
|
0.6 | 1,600円 |
接続ケーブル
| 長さ[m] | 定価 | |
|---|---|---|
60Ｗ用 |
0.3 ～ 3 | 3,200円 ～ 7,700円 |
400Ｗ用 |
1 ～ 3 | 4,600円 ～ 7,900円 |
可動接続ケーブル
| 長さ[m] | 定価 | |
|---|---|---|
|
60Ｗ用 |
1 ～ 3 | 8,800円 ～ 15,400円 |
|
400Ｗ用 |
1 ～ 3 | 9,200円 ～ 15,800円 |
