ケーブル 2相ステッピングモーター PKPシリーズ / PKシリーズ用
| イラスト 内番号 |
ケーブル名称 |
|---|---|
| [1] | 接続ケーブル |
| 可動接続ケーブル | |
| [2] | 中継ケーブルドライバ側 |
| 可動中継ケーブルドライバ側 | |
| [3] | 接続ケーブルモーター側 |
| [4] | 接続ケーブル端末処理なし |
| [5] | エンコーダ接続ケーブル |
- ※ ケーブルが屈曲される場合には、可動ケーブルセットをご使用ください。可動ケーブル使用上のご注意はこちら
| イラスト 内番号 |
ケーブル名称 |
|---|---|
| [6] | 接続ケーブルセット |
| [7] | 接続ケーブルドライバ側 |
| [8] | 入出力信号用ケーブル |
| [9] | DC電源用ケーブル |
| [10] | 電磁ブレーキ接続ケーブル |
→CVDシリーズ RS-485通信タイプドライバと組みあわせて
お使いの場合はこちら
接続ケーブル
[1]接続ケーブル、可動接続ケーブル
- コネクタ接続方式のモーターとドライバを直接接続する、両側コネクタ付のケーブルです。
- コネクタの形状が２種類あります。それぞれの形状に適合したケーブルをお選びください。
| イラスト内 番号 |
モーター | 適用ドライバ | ケーブル品名 | |||
|---|---|---|---|---|---|---|
| 取付角寸法 | タイプ | コネクタ形状 | パルス列 | RS-485 | ||
| [1] | 28mm | 標準タイプ 標準タイプエンコーダ付 高分解能タイプ 高分解能タイプエンコーダ付 SHギヤードタイプ SHギヤードタイプエンコーダ付 CSギヤードタイプ |
モデルB | CVD215BR-K CVD215B-K CVD215-K |
CVD2BR-KR CVD2B-KR
|
CCM□□□V2AAF CCM□□□V2AAR |
| 35mm | 標準タイプ 標準タイプエンコーダ付 |
CVD215BR-K CVD215B-K CVD215-K CVD223BR-K CVD223B-K CVD223-K |
CCM□□□V2ABF CCM□□□V2ABR |
|||
| 42mm | 標準タイプ 高分解能タイプ |
|||||
| 56.4mm | 標準タイプ 高分解能タイプ |
CVD228BR-K CVD228B-K CVD228-K |
CCM□□□V2ACF CCM□□□V2ACR |
|||
| 42mm | 標準タイプ 標準タイプエンコーダ付 高分解能タイプ 高分解能タイプエンコーダ付 SHギヤードタイプ SHギヤードタイプエンコーダ付 CSギヤードタイプ |
モデルA | CVD223FBR-K CVD223FB-K CVD223F-K |
CCM□□□V2AEF CCM□□□V2AER
|
||
| 42mm／51mm | 薄型タイプ 薄型タイプハーモニックギヤ付 |
|||||
| 50mm | 標準タイプ 標準タイプエンコーダ付 |
CVD228BR-K CVD228B-K CVD228-K |
||||
| 56.4mm | 標準タイプ 標準タイプエンコーダ付 |
CVD228BR-K CVD228B-K CVD228-K CVD242BR-K CVD242B-K |
||||
| 高分解能タイプ 高分解能タイプエンコーダ付 |
CVD228BR-K CVD228B-K CVD228-K |
|||||
| 60mm | SHギヤードタイプ SHギヤードタイプエンコーダ付 CSギヤードタイプ |
|||||
適用製品についてのご注意
以下のモーターに適用する接続ケーブルは現在ご用意がありません。
[3]接続ケーブルモーター側、[6]接続ケーブルセットをご検討ください。
- 2相ユニポーラ（5本または6本リード線）
- リード線タイプのモーター
- 取付角寸法13mm 標準タイプのモーター
- 2相バイポーラ（4本リード線） 電磁ブレーキ付
[1]接続ケーブル、可動接続ケーブル (取付角28mm)
| 長さ（m） | 接続ケーブル | 可動接続ケーブル | |||
|---|---|---|---|---|---|
| 品名 | 定価 | 品名 | 定価 | ||
|
0.5 | CCM005V2AAF | 2,300円 | CCM005V2AAR | 3,000円 |
| 1 | CCM010V2AAF | 2,500円 | CCM010V2AAR | 3,300円 | |
| 1.5 | CCM015V2AAF | 2,600円 | CCM015V2AAR | 3,500円 | |
| 2 | CCM020V2AAF | 2,900円 | CCM020V2AAR | 3,900円 | |
| 2.5 | CCM025V2AAF | 3,000円 | CCM025V2AAR | 4,200円 | |
| 3 | CCM030V2AAF | 3,300円 | CCM030V2AAR | 4,500円 | |
| 4 | CCM040V2AAF | 3,600円 | CCM040V2AAR | 5,200円 | |
| 5 | CCM050V2AAF | 4,100円 | CCM050V2AAR | 5,900円 | |
| 7 | CCM070V2AAF | 5,500円 | CCM070V2AAR | 7,400円 | |
| 10 | CCM100V2AAF | 7,500円 | CCM100V2AAR | 9,900円 | |
[1]接続ケーブル、可動接続ケーブル (取付角35mm/42mm)
| 長さ（m） | 接続ケーブル | 可動接続ケーブル | |||
|---|---|---|---|---|---|
| 品名 | 定価 | 品名 | 定価 | ||
|
0.5 | CCM005V2ABF | 2,300円 | CCM005V2ABR | 3,000円 |
| 1 | CCM010V2ABF | 2,500円 | CCM010V2ABR | 3,300円 | |
| 1.5 | CCM015V2ABF | 2,600円 | CCM015V2ABR | 3,500円 | |
| 2 | CCM020V2ABF | 2,900円 | CCM020V2ABR | 3,900円 | |
| 2.5 | CCM025V2ABF | 3,000円 | CCM025V2ABR | 4,200円 | |
| 3 | CCM030V2ABF | 3,300円 | CCM030V2ABR | 4,500円 | |
| 4 | CCM040V2ABF | 3,600円 | CCM040V2ABR | 5,200円 | |
| 5 | CCM050V2ABF | 4,100円 | CCM050V2ABR | 5,900円 | |
| 7 | CCM070V2ABF | 5,500円 | CCM070V2ABR | 7,400円 | |
| 10 | CCM100V2ABF | 7,500円 | CCM100V2ABR | 9,900円 | |
[1]接続ケーブル、可動接続ケーブル (取付角56.4mm)
| 長さ（m） | 接続ケーブル | 可動接続ケーブル | |||
|---|---|---|---|---|---|
| 品名 | 定価 | 品名 | 定価 | ||
|
0.5 | CCM005V2ACF | 2,300円 | CCM005V2ACR | 3,000円 |
| 1 | CCM010V2ACF | 2,500円 | CCM010V2ACR | 3,300円 | |
| 1.5 | CCM015V2ACF | 2,600円 | CCM015V2ACR | 3,500円 | |
| 2 | CCM020V2ACF | 2,900円 | CCM020V2ACR | 3,900円 | |
| 2.5 | CCM025V2ACF | 3,000円 | CCM025V2ACR | 4,200円 | |
| 3 | CCM030V2ACF | 3,300円 | CCM030V2ACR | 4,500円 | |
| 4 | CCM040V2ACF | 3,600円 | CCM040V2ACR | 5,200円 | |
| 5 | CCM050V2ACF | 4,100円 | CCM050V2ACR | 5,900円 | |
| 7 | CCM070V2ACF | 5,500円 | CCM070V2ACR | 7,400円 | |
| 10 | CCM100V2ACF | 7,500円 | CCM100V2ACR | 9,900円 | |
[1]接続ケーブル、可動接続ケーブル (取付角42mm、50mm、51mm、56.4mm、60mm)
| 長さ（m） | 接続ケーブル | 可動接続ケーブル | |||
|---|---|---|---|---|---|
| 品名 | 定価 | 品名 | 定価 | ||
|
0.5 | CCM005V2AEF | 2,300円 | CCM005V2AER | 3,000円 |
| 1 | CCM010V2AEF | 2,500円 | CCM010V2AER | 3,300円 | |
| 1.5 | CCM015V2AEF | 2,600円 | CCM015V2AER | 3,500円 | |
| 2 | CCM020V2AEF | 2,900円 | CCM020V2AER | 3,900円 | |
| 2.5 | CCM025V2AEF | 3,000円 | CCM025V2AER | 4,200円 | |
| 3 | CCM030V2AEF | 3,300円 | CCM030V2AER | 4,500円 | |
| 4 | CCM040V2AEF | 3,600円 | CCM040V2AER | 5,200円 | |
| 5 | CCM050V2AEF | 4,100円 | CCM050V2AER | 5,900円 | |
| 7 | CCM070V2AEF | 5,500円 | CCM070V2AER | 7,400円 | |
| 10 | CCM100V2AEF | 7,500円 | CCM100V2AER | 9,900円 | |
[1]接続ケーブル、可動接続ケーブル (取付角56.4mm)
| 長さ（m） | 接続ケーブル | 可動接続ケーブル | |||
|---|---|---|---|---|---|
| 品名 | 定価 | 品名 | 定価 | ||
|
0.5 | CCM005V2BEF | 2,300円 | CCM005V2BER | 3,000円 |
| 1 | CCM010V2BEF | 2,500円 | CCM010V2BER | 3,300円 | |
| 2 | CCM020V2BEF | 2,900円 | CCM020V2BER | 3,900円 | |
| 3 | CCM030V2BEF | 3,300円 | CCM030V2BER | 4,500円 | |
| 5 | CCM050V2BEF | 4,100円 | CCM050V2BER | 5,900円 | |
[2]中継ケーブルドライバ側、可動中継ケーブルドライバ側
- 接続ケーブルに継ぎ足して使用できるケーブルです。
- 継ぎ足して使用する場合は、ケーブル全長は10m以内としてください。
- モーターとドライバ間の接続に使用できるケーブルは３本までです
| 長さ（m） | 接続ケーブル | 可動接続ケーブル | |||
|---|---|---|---|---|---|
| 品名 | 定価 | 品名 | 定価 | ||
|
0.5 | CCM005V5ADFT | 2,300円 | CCM005V5ADRT | 3,000円 |
| 1 | CCM010V5ADFT | 2,500円 | CCM010V5ADRT | 3,300円 | |
| 1.5 | CCM015V5ADFT | 2,600円 | CCM015V5ADRT | 3,500円 | |
| 2 | CCM020V5ADFT | 2,900円 | CCM020V5ADRT | 3,900円 | |
| 2.5 | CCM025V5ADFT | 3,000円 | CCM025V5ADRT | 4,200円 | |
| 3 | CCM030V5ADFT | 3,300円 | CCM030V5ADRT | 4,500円 | |
| 4 | CCM040V5ADFT | 3,600円 | CCM040V5ADRT | 5,200円 | |
| 5 | CCM050V5ADFT | 4,100円 | CCM050V5ADRT | 5,900円 | |
| 7 | CCM070V5ADFT | 5,500円 | CCM070V5ADRT | 7,400円 | |
| 9 | CCM090V5ADFT | 6,900円 | CCM090V5ADRT | 9,000円 | |
[2]中継ケーブルドライバ側、可動中継ケーブルドライバ側
(適用ドライバ：CVD242、CVD528、CVD538)
- 接続ケーブルに継ぎ足して使用できるケーブルです。
- 継ぎ足して使用する場合は、ケーブル全長は5m以内としてください。
- モーターとドライバ間の接続に使用できるケーブルは３本までです
| 長さ（m） | 接続ケーブル | 可動接続ケーブル | |||
|---|---|---|---|---|---|
| 品名 | 定価 | 品名 | 定価 | ||
|
0.5 | CCM005V5BFFT | 2,300円 | CCM005V5BFRT | 3,000円 |
| 1 | CCM010V5BFFT | 2,500円 | CCM010V5BFRT | 3,300円 | |
| 2 | CCM020V5BFFT | 2,900円 | CCM020V5BFRT | 3,900円 | |
| 3 | CCM030V5BFFT | 3,300円 | CCM030V5BFRT | 4,500円 | |
| 4 | CCM040V5BFFT | 3,600円 | CCM040V5BFRT | 5,200円 | |

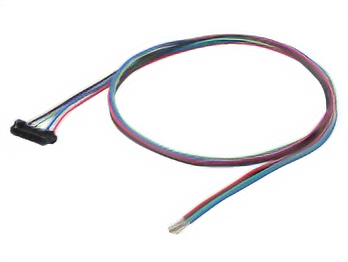

[3]接続ケーブルモーター側
コネクタ接続方式のモーターの接続に便利なコネクタ圧着済みリード線タイプの接続ケーブルです。
2相バイポーラ用
| 品名 | 適用製品 | 長さ（m） | 定価 | ||
|---|---|---|---|---|---|
| 取付角寸法 | タイプ | ||||
|
LC2B06A | 28mm |
標準タイプ 標準タイプエンコーダ付 標準タイプ電磁ブレーキ付 高分解能タイプ 高分解能タイプエンコーダ付 SHギヤードタイプ SHギヤードタイプエンコーダ付 CSギヤードタイプ |
0.6 | 600円 |
| LC2B10A | 1 | 800円 | |||
| LC2B06B | 35mm | 標準タイプ 標準タイプエンコーダ付 標準タイプ電磁ブレーキ付 |
0.6 | 600円 | |
| LC2B10B | 1 | 800円 | |||
| LC2B06B | 42mm※1 | 標準タイプ 標準タイプ電磁ブレーキ付 高分解能タイプ 高分解能タイプエンコーダ付 高分解能タイプ電磁ブレーキ付 |
0.6 | 600円 | |
| LC2B10B | 1 | 800円 | |||
| LC2B06C | 56.4mm※1 | 標準タイプ 標準タイプ電磁ブレーキ付 高分解能タイプ 高分解能タイプエンコーダ付 高分解能タイプ電磁ブレーキ付 |
0.6 | 600円 | |
| LC2B10C | 1 | 850円 | |||
| LC2B06E | 42mm※2 50mm 56.4mm※2 60mm |
標準タイプ 標準タイプエンコーダ付 標準タイプ電磁ブレーキ付 高分解能タイプ 高分解能タイプエンコーダ付 CSギヤードタイプ SHギヤードタイプ SHギヤードタイプエンコーダ付 |
0.6 | 600円 | |
| LC2B10E | 1 | 800円 | |||
| LC2B06E | 42mm 51mm |
薄型タイプ 薄型タイプハーモニックギヤ付 |
0.6 | 600円 | |
| LC2B10E | 1 | 800円 | |||
| LC2B10G | 13mm | 標準タイプ | 1 | 1,100円 | |
- ※1
- コネクタ形状がモデルBのモーター
- ※2
- コネクタ形状がモデルAのモーター
2相ユニポーラ用
| 品名 | 適用製品 | 長さ（m） | 定価 | ||
|---|---|---|---|---|---|
| 取付角寸法 | タイプ | ||||
|
LC2U06A | 28mm | 標準タイプ 標準タイプエンコーダ付 標準タイプ電磁ブレーキ付 SHギヤードタイプ |
0.6 | 600円 |
| LC2U10A | 1 | 800円 | |||
| LC2U06B | 35mm | 標準タイプ 標準タイプエンコーダ付 標準タイプ電磁ブレーキ付 |
0.6 | 600円 | |
| LC2U10B | 1 | 800円 | |||
| LC2U06B | 42mm | 標準タイプ電磁ブレーキ付 高分解能タイプ 高分解能タイプエンコーダ付 高分解能タイプ電磁ブレーキ付 |
0.6 | 600円 | |
| LC2U10B | 1 | 800円 | |||
| LC2U06C | 56.4mm | 標準タイプ電磁ブレーキ付 高分解能タイプ 高分解能タイプエンコーダ付 高分解能タイプ電磁ブレーキ付 |
0.6 | 600円 | |
| LC2U10C | 1 | 850円 | |||
| LC2U06E | 42mm 50mm 56.4mm 60mm |
標準タイプ 標準タイプエンコーダ付 SHギヤードタイプ |
0.6 | 600円 | |
| LC2U10E | 1 | 800円 | |||
- ※ モーター品名によっては1mタイプの組み合わせがない場合もございます。ご了承ください。
[4]接続ケーブル端末処理なし
- モーターとドライバ間の延長用接続ケーブルです。
- モーター定格電流2.8A以下のバイポーラ結線モーターにご使用できます。
- モーターとドライバ間のケーブル全長は10m以内としてください。
- ※ 5心ケーブルです（青、赤、橙、緑、黒）。
[5]エンコーダ接続ケーブル
モーター側にエンコーダ用コネクタが付いているエンコーダ接続ケーブルです。
| 品名 | 適用機種 | 長さ（m） | 定価 | |
|---|---|---|---|---|
|
LCE05A-006 | 電圧出力タイプ | 0.6 | 1,100円 |
|
LCE08A-006 | ラインドライバ出力タイプ | 0.6 | 1,100円 |
可動シールドケーブルのエンコーダ用接続ケーブルです。
その他ケーブル
ドライバとコントローラなどを接続する場合にお使いいただけるケーブルです。
[6]接続ケーブルセット
ドライバに接続する、モーター用、入出力信号用、DC電源用の接続ケーブルをセットにしました。
ドライバ側にコネクタが付いています。
| 品名 | 適用製品 | コネクタ名 | コネクタ品名 | 長さ | 導体 AWG |
定価 | |
|---|---|---|---|---|---|---|---|
|
LCS01CVK2 | 2相ステッピングモーター PKPシリーズ／ CVDシリーズ パルス列入力タイプドライバ (CVD242、CVD245を除く) |
モーター用 | 51103-0500 | 0.6m | 22 (0.3mm²) |
2,100円 |
| 電源用 | 51103-0200 | ||||||
| 入出力信号用 | 51103-1200 | ||||||
| LCS02CVK2 | 2相ステッピングモーター PKPシリーズ／ CVDシリーズ パルス列入力タイプドライバ (CVD242、CVD245) |
モーター用 | 51067-0500 | 20 (0.5mm²) |
2,200円 | ||
| 電源用 | 51067-0200 | ||||||
| 入出力信号用 | 51103-1200 | 22 (0.3mm²) |
|||||
| LCS01CMK2 | 2相ステッピングモーターPKPシリーズ(CMD2109P、CMD2112P、CMD2120P)、 CMKシリーズ |
モーター用 | 51103-0600 | 22 (0.3mm²) |
2,100円 | ||
| 電源用 | 51103-0200 | ||||||
| 入出力信号用 | 51103-1200 |
[7]接続ケーブルドライバ側
ドライバ側にコネクタの付いている接続ケーブルです。
[8]入出力信号用ケーブル コネクタ付タイプ
| 品名 | 適用製品 | 長さ （m） |
定価 | |
|---|---|---|---|---|
|
CC12D005-2 |
2相ステッピングモーター用 バイポーラ駆動ドライバ （品名例：CVD2～） 2相ステッピングモーター用 ユニポーラ駆動ドライバ （品名例：CMD2～） |
0.5 | 2,300円 |
| CC12D010-2 | 1 | 2,700円 | ||
| CC12D015-2 | 1.5 | 3,100円 | ||
| CC12D020-2 | 2 | 3,600円 |
[8]入出力信号用ケーブル 汎用タイプ
| 品名 | 長さ （m） |
心数 | AWG | 絶縁体 外径 |
仕上り 外径 |
定価 | |
|---|---|---|---|---|---|---|---|
|
CC06D005B-1 | 0.5 | 6 | 24 | φ1.1 | φ5.4 | 1,450円 |
| CC06D010B-1 | 1 | 1,600円 | |||||
| CC06D015B-1 | 1.5 | 1,800円 | |||||
| CC06D020B-1 | 2 | 1,900円 | |||||
| CC10D005B-1 | 0.5 | 10 | φ6.7 | 1,600円 | |||
| CC10D010B-1 | 1 | 1,800円 | |||||
| CC10D015B-1 | 1.5 | 2,000円 | |||||
| CC10D020B-1 | 2 | 2,300円 | |||||
| CC12D005B-1 | 0.5 | 12 | φ7.5 | 1,800円 | |||
| CC12D010B-1 | 1 | 2,000円 | |||||
| CC12D015B-1 | 1.5 | 2,300円 | |||||
| CC12D020B-1 | 2 | 2,600円 |
- ※ ご使用になる機能に必要な心数をお選びください。
[9]DC電源用ケーブル
| 品名 | 適用製品 | 長さ （m） |
定価 | |
|---|---|---|---|---|
|
CC02D005-2 |
2相ステッピングモーター用 バイポーラ駆動ドライバ （品名例：CVD2～）
ユニポーラ駆動ドライバ （品名例：CMD2～） |
0.5 | 1,350円 |
| CC02D010-2 | 1 | 1,500円 | ||
| CC02D015-2 | 1.5 | 1,700円 | ||
| CC02D020-2 | 2 | 1,800円 | ||
|
CC02D005-4 | 2相ステッピングモーター用 バイポーラ駆動ドライバ CVD242、CVD245 |
0.5 | 1,700円 |
| CC02D010-4 | 1 | 1,800円 | ||
| CC02D020-4 | 2 | 2,200円 |
[10]電磁ブレーキ接続ケーブル
①接続ケーブル
モーター側に電磁ブレーキ用コネクタが付いている接続ケーブルです。
コネクタ接続方式の電磁ブレーキに使用できます。
| 長さ（m） | 接続ケーブル | 可動接続ケーブル | |||
|---|---|---|---|---|---|
| 品名 | 定価 | 品名 | 定価 | ||
|
0.5 | CCB005VYAF | 1,450円 | CCB005VYAR | 1,900円 |
| 1 | CCB010VYAF | 1,600円 | CCB010VYAR | 2,100円 | |
| 1.5 | CCB015VYAF | 1,800円 | CCB015VYAR | 2,300円 | |
| 2 | CCB020VYAF | 1,900円 | CCB020VYAR | 2,500円 | |
| 2.5 | CCB025VYAF | 2,100円 | CCB025VYAR | 2,800円 | |
| 3 | CCB030VYAF | 2,300円 | CCB030VYAR | 3,000円 | |
| 4 | CCB040VYAF | 2,600円 | CCB040VYAR | 3,500円 | |
| 5 | CCB050VYAF | 3,000円 | CCB050VYAR | 3,900円 | |
| 7 | CCB070VYAF | 3,700円 | CCB070VYAR | 4,800円 | |
| 10 | CCB100VYAF | 4,700円 | CCB100VYAR | 6,100円 | |
②中継ケーブル
「接続ケーブル」に継ぎ足すケーブルです。
接続ケーブル電磁ブレーキ間を直接接続できます。
| 長さ（m） | 接続ケーブル | 可動接続ケーブル | |||
|---|---|---|---|---|---|
| 品名 | 定価 | 品名 | 定価 | ||
|
0.5 | CCB005VBAFT | 1,550円 | CCB005VBART | 2,000円 |
| 1 | CCB010VBAFT | 1,700円 | CCB010VBART | 2,200円 | |
| 1.5 | CCB015VBAFT | 1,900円 | CCB015VBART | 2,400円 | |
| 2 | CCB020VBAFT | 2,000円 | CCB020VBART | 2,600円 | |
| 2.5 | CCB025VBAFT | 2,200円 | CCB025VBART | 2,900円 | |
| 3 | CCB030VBAFT | 2,400円 | CCB030VBART | 3,100円 | |
| 4 | CCB040VBAFT | 2,800円 | CCB040VBART | 3,600円 | |
| 5 | CCB050VBAFT | 3,100円 | CCB050VBART | 4,000円 | |
| 7 | CCB070VBAFT | 3,800円 | CCB070VBART | 5,000円 | |
| 9 | CCB090VBAFT | 4,500円 | CCB090VBART | 5,800円 | |
③リード線
モーター側に電磁ブレーキ用コネクタが付いている電磁ブレーキ接続ケーブルです。
コネクタ接続方式の電磁ブレーキに使用できます。
| 品名 | 適用モーター | 長さL（ｍ） | 導体 AWG | 定価 | |
|---|---|---|---|---|---|
|
LCM02A-006 | PKP24□M2 PKP26□M2 |
0.6 | 22 (0.3mm2) |
600円 |
| LCM02A-010 | 1 | 800円 |
ケーブル 可動ケーブル配線時のご注意
ケーブルをコネクタ部で屈曲させないでください。コネクタや端子にストレスが加わり、接触不良や断線の原因になります。
ケーブルの固定方法
コネクタ部が動かないように2箇所で固定してください。
ケーブルの配線長さと屈曲半径
ケーブルが動いても引っ張られることがないよう、適正な長さで配線してください。
また、屈曲半径(R)はケーブル径の6倍以上としてください。
ケーブルの干渉
ケーブルホルダ内に配線する場合は、ケーブル同士が干渉しないようにしてください。ケーブルにストレスが加わり、早期断線の原因になります。ケーブルホルダの注意事項をよく確認してからご使用ください。
ケーブルのねじれ
ケーブルにねじれがないように配線してください。ねじれた状態で屈曲すると、早期断線の原因になります。配線後、ケーブル表面の印字等を目安に、ケーブルにねじれのないことを確認してください。
