その他の周辺機器 サージ電圧吸収用CR回路 / 制動用外部抵抗器

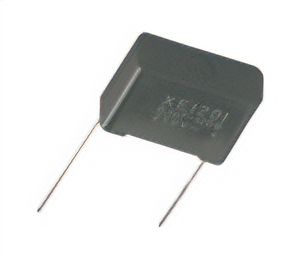

サージ電圧吸収用CR回路
ACモーターの正逆転回路や瞬時停止回路に使用するリレー、スイッチの接点保護にご使用ください。
| 品名 | 定価 | 仕様 | |
|---|---|---|---|
|
EPCR1201-2 | 400円 | AC250V ( 120Ω、0.1μF ) |
サージ電圧吸収用CR回路EPCR1201-2を4個搭載し、端子台で接続しやすくしたコネクションサポートモジュール(CR回路モジュール)もご用意しております。

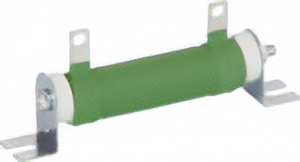

制動用外部抵抗器
スピードコントロールパックで瞬時停止を行う場合や、ブレーキパックを使用して出力の大きなモーターの瞬時停止を行う場合には、必ずご使用ください。
| 品名 | 抵抗値 Ω |
定格電力 W |
スピードコントロールパック | ブレーキパック | 適用モーター出力 | 定価 | |
|---|---|---|---|---|---|---|---|
|
EPR10H10M | 10 | 10 | SS21、SS22タイプ SS31、SS32タイプ |
- | 瞬時停止時は全出力 | 300円 |
| EPR30H20M | 30 | 20 | - | SB32S-IN | 60W、90W※ | 450円 | |
| EPR50H20M | 50 | 20 | - | SB32-IN | 90W | 400円 | |
| EPR30H50M | 30 | 50 | - | SB31-IN | 60W、90W | 600円 |
- ※ 出力25、40Wでも短サイクル運転(5秒に1回以上の制動停止)の場合は必要になります。
