その他の周辺機器 ロボット用取付フランジ
市販の産業用ロボットに、電動グリッパEHシリーズなどのエンドエフェクタ機器を
取り付けるためのフランジです。
治具の設計や製作の工数低減に貢献します。
ロボット側の取付フランジは、ISO9409-1(JIS B 8436）に準拠した形状です。
各社ロボットメーカーのスカラロボットや垂直多関節ロボットへ取り付けできます。
材質：アルミニウム
表面処理：なし

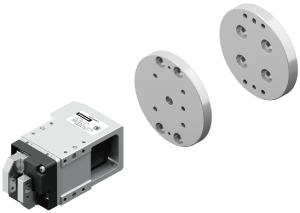

ロボット用取付フランジ
エンドエフェクタ側、ロボット側の２枚１組となります。
- ※ ロボットと取付フランジを締結するためのボルトはお客様にてご用意ください。
-
エンドエフェクタ側 -
ロボット側
ラインアップ
| 品名 | 定価 | ロボット側対応ISO規格 | エンドエフェクタ側適用製品 | |
|---|---|---|---|---|
| シリーズ | 品名 | |||
| P3F1 | 16,000円 | ISO 9409-1-31.5-4-M5 準拠 | 電動グリッパ EHシリーズ αSTEP AZシリーズ搭載 |
EH3-AZAKH |
| P3F2 | 16,000円 | EH4-AZAKH、EH4T-AZAKH | ||
| P5F1 | 16,000円 | ISO 9409-1-50-4-M6 準拠 | EH3-AZAKH | |
| P5F2 | 16,000円 | EH4-AZAKH、EH4T-AZAKH | ||

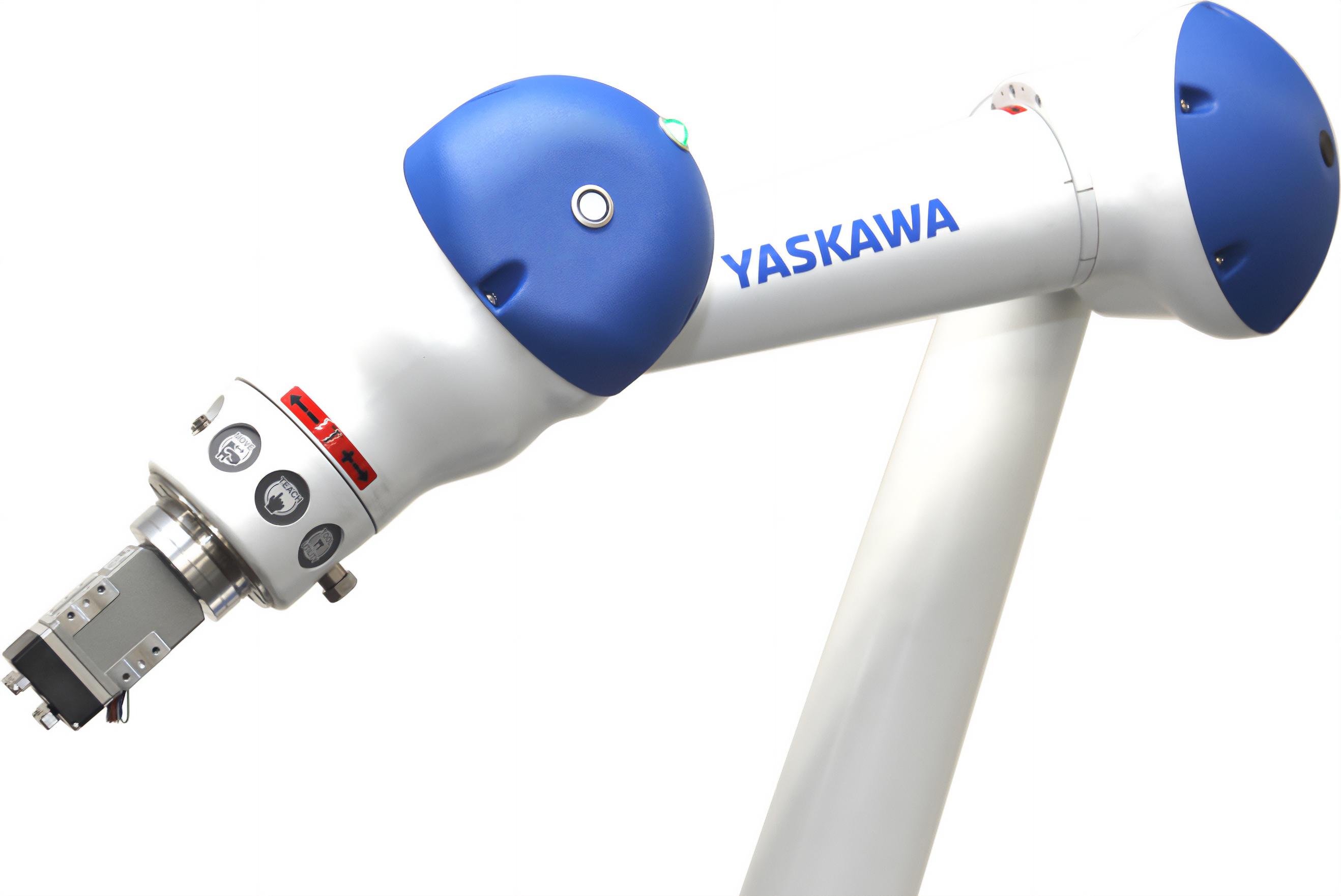

組み合わせイメージ
取付フランジを使用して、エンドエフェクタ（電動グリッパEHシリーズ）をロボットに固定します。
組み合わせ可能な産業用ロボット例
-

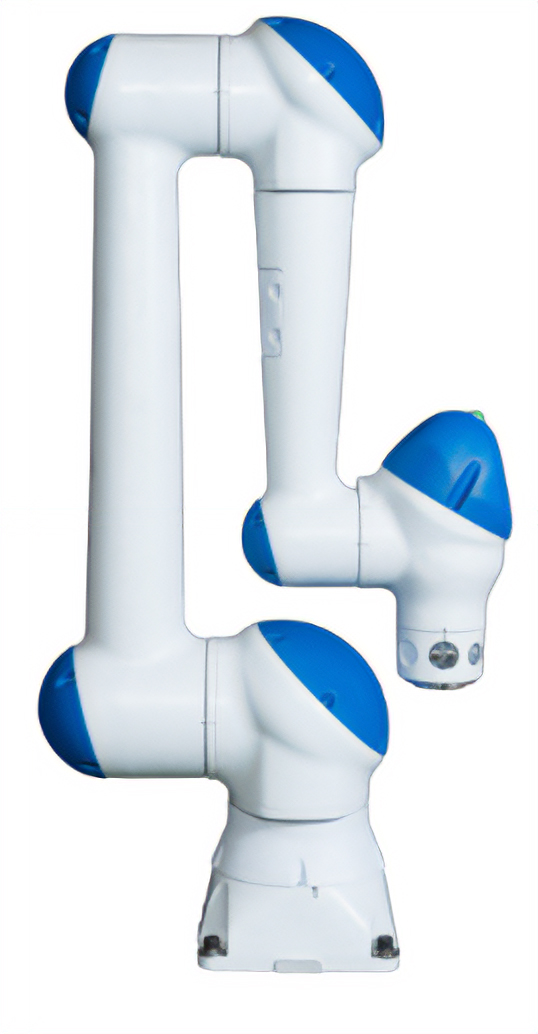

株式会社安川電機
対応製品例
- MOTOMAN-HCシリーズ
-

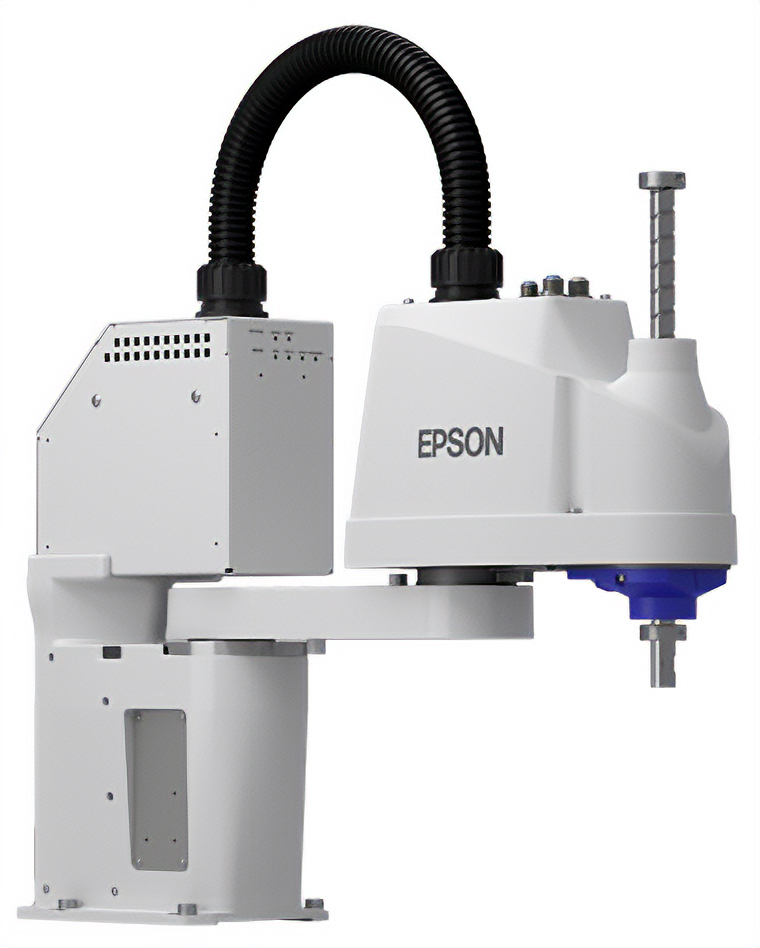

セイコーエプソン株式会社
対応製品例
- Tシリーズ
- VT
