仕様

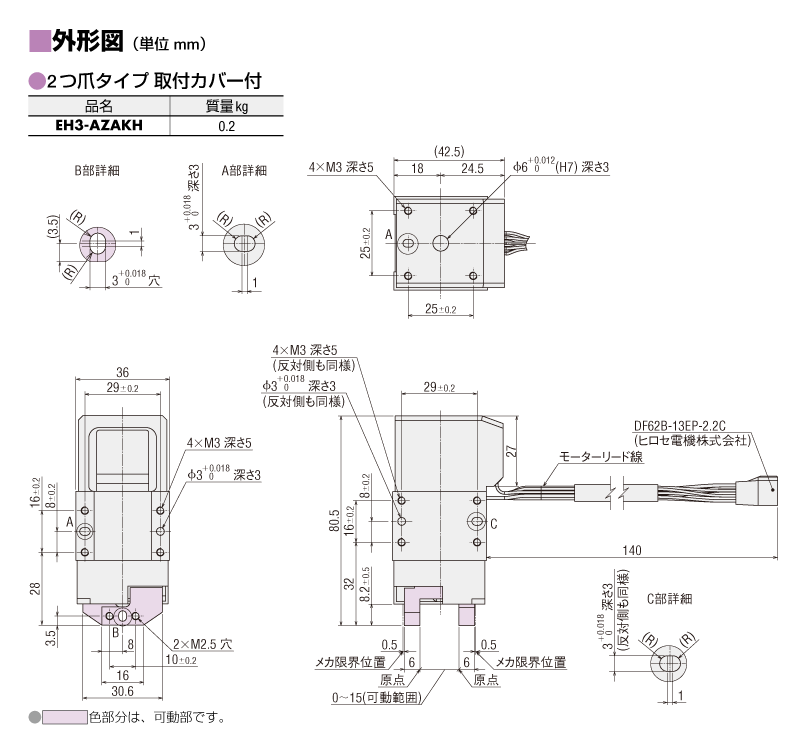

外形図

アクチュエータ

アクチュエータ

データダウンロード

その他仕様

一般仕様

		電動グリッパ	ドライバ
耐熱クラス		130（B）	−
絶縁抵抗		以下の通りにDC500 Vメガーにて測 定した値が100 MΩ以上あります。 ケース―モーター巻線間	以下の通りにDC500 Vメガーにて測 定した値が100 MΩ以上あります。 保護接地端子―電源端子間
絶縁耐圧		以下の通りに1分間印加しても異常を認めません。 ケース―モーター巻線間 AC0.5 kV　50 Hzまたは60 Hz	−
使用環境 （動作時）	周囲温度	0 ～ +40 ℃（凍結のないこと）※	0 ～ +50 ℃（凍結のないこと）
	周囲湿度	85 %以下（結露のないこと）
	雰囲気	腐食性ガス・塵埃のないこと。水、油などが直接かからないこと。
保護等級		−	IP10

• ※ 当社測定条件による

ご注意

• 絶縁抵抗測定、絶縁耐圧試験をおこなうときは、モーターとドライバを切り離してください。
  また、モーターのABZOセンサ部は、これらの試験をおこなわないでください。

負荷モーメント判定式

負荷モーメント判定式

移動方向

出荷時の移動方向は、次のように設定されています。

規格

法令・規格資料

対応している法令・規格の資料は製品詳細ページの「データダウンロード」タブからダウンロードしていただけます。
（ダウンロード可能なファイルの種類は製品によって異なります。）

各国の法令・規格の解説はこちらからご確認ください。

当社製品のシリーズごとの法令・規格対応状況はこちらからご確認ください。

有害物質

RoHS 指令（2011/65/EU,2015/863/EU）の規制値を超える物質（10物質）は含有していません。

当社製品の製品含有化学物質規制への対応についてはこちらからご確認ください。
