ブラシレスモーター BLVシリーズ Rタイプ ラインアップ

ラインアップ

モーター、ドライバ、接続ケーブル、電源ケーブルはそれぞれが別手配です。組み合わせてお求めになれます。

モーター

出力軸タイプ	取付角 [mm]	定格出力 [W]	減速比	許容ラジアル荷重[N] (定格回転速度、最大減速比の場合)	許容アキシアル荷重[N] (定格回転速度、最大減速比の場合)	定格電圧 [V]	電磁 ブレーキ
平行軸ギヤヘッド	80	60	5 ～ 200	550※1	100	DC24 ～ 48	無し
	90	100		650※1	150		有り／無し
	90	NEW200	15 ～ 50	650※1	150
	110	200	5 ～ 200	1700※1	400
		400
中空軸フラットギヤヘッド	80	60	5 ～ 200	1200※2	400		無し
	90	100		1500※2	500		有り／無し
	90	NEW200	15 ～ 50	1500※2	500
	104	200	10 ～ 100	2040※2	800
		400	5 ～ 100
CSギヤードモーター※3	60	60	5 ～ 20	260※1	70		無し
丸シャフト	60	60	-	100※1	15		無し
	90	100		170※1	25		有り／無し
		200
		400

※1

出力軸先端から20mmでの値です。

※2

取付面から10mmでの値です。

※3

モーターとギヤヘッドが一体型のギヤードモーターです。

ギヤヘッドの特徴についてはこちらをご覧下さい。

駆動車輪用モーター

• モーター、中空軸フラットギヤヘッドおよび車輪取付用シャフトを全て組み付けた状態でお届けします。そのため、車輪機構設計の負担を軽減できます。
• 中空フラットギヤヘッドを採用しており、低床、コンパクトな車幅を実現します。
• 株式会社イノアック車輪製の車輪^※1と組み付け可能です。

出力軸タイプ	取付角 [mm]	定格出力 [W]	減速比	定格電圧 [V]	電磁 ブレーキ	耐荷重※2 [kg/輪]	組み合わせ可能な車輪

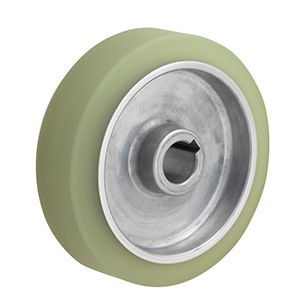

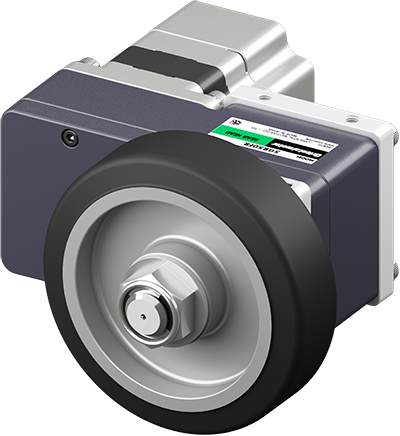

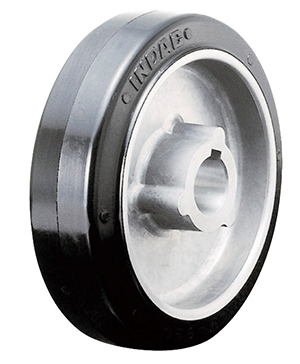

駆動車輪用モーター NEW	90	100	20、50	DC24 ～ 48	有り／無し	100	※1 駆動用ゴム車輪タイプ DWR-150D 駆動用ウレタン車輪タイプ DWU-150D ●取付イメージ
		200
	104	400				130

※1

車輪については、株式会社イノアック車輪製の車輪をオリムベクスタ株式会社から販売しています。車輪の組み付けは、お客様にお願いしております。

※2

耐荷重は1輪当たりに加えられる値です。耐荷重を超えないように必ず補助輪を設置してください。

駆動車輪用モーターの特徴についてはこちら

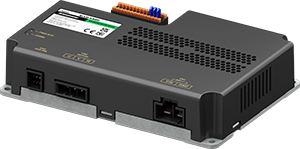

ドライバ

出力[W]		電圧[V]
60 ～ 200		DC24 ～ 48
400		DC24
		DC48

ケーブル

モーター出力[W]	接続ケーブル／可動接続ケーブル	電源ケーブル
60	0.3※ ～3m	0.6m
100、200、400	1 ～ 3m

※

ケーブル長さ0.3mは、接続ケーブルのみです。

ケーブル1本でダイレクト接続、中継不要（60Wタイプ）

モーターとドライバ間をケーブル1本でダイレクト接続可能です。中継処理なしで、0.3m～3mまで接続できます。

接続ケーブル

0.3m～3.0m

可動接続ケーブル

1.0m～3.0m
