インダクションモーター KIIシリーズ
5IK40JST-25
コンビギヤードモーター
この製品は現在販売のご案内を終了しています
| 製品種別 | 品名 | 定価 | 出荷日 |
|---|---|---|---|
| コンビギヤードモーター | 5IK40JST-25 | 17,850円 | 生産終了品（2015年4月1日 生産終了） |
付属品
- モーター、ギヤヘッド、取付用ねじ、平行キー、取扱説明書
仕様
外形図
モーター/ギヤヘッド
データダウンロード
その他仕様
一般仕様
| 項目 | 仕様 |
|---|---|
| 絶縁抵抗 | 常温常湿において連続運転後、コイルとケース間をDC500 Vメガーで測定した値が100 MΩ以上あります。 |
| 絶縁耐圧 | 常温常湿において連続運転後、コイルとケース間に50 Hzまたは60 Hz、AC1.5 kVを1分間印加しても異常を認めません。 |
| 温度上昇 | 常温常湿において定格負荷連続運転後、抵抗法で巻線温度上昇を測定した値が70 ℃ 以下です。 （ギヤヘッド装着時） |
| 耐熱クラス | 130（B） |
| 過熱保護装置 | サーマルプロテクタ内蔵（自動復帰型） 開放···130±5 ℃ 復帰···85±20 ℃ |
| 使用周囲温度 | 三相200 V：−10 ～ +50 ℃（凍結のないこと） 三相220/230 V：−10 ～ +40 ℃（凍結のないこと） |
| 使用周囲湿度 | 85 %以下（結露のないこと） |
| 保護等級 | 25 W、40 W、60 W：IP65 90 W ：IP54 |
許容ラジアル荷重・許容アキシアル荷重
| 品名 | 減速比 | 許容ラジアル荷重 N | 許容アキシアル荷重 N |
|
|---|---|---|---|---|
| 出力軸先端から 10mm |
出力軸先端から 20mm |
|||
| 4IK25JST-□ | 5～25 | 300 | 350 | 100 |
| 30～360 | 450 | 550 | ||
| 5IK40JST-□ 5IK60JST-□ |
5～9 | 400 | 500 | 150 |
| 12.5～18 | 450 | 600 | ||
| 25～300 | 500 | 700 | ||
| 5IK90JST-□ | 5～9 | 400 | 500 | 150 |
| 12.5～18 | 450 | 600 | ||
| 25～180 | 500 | 700 | ||

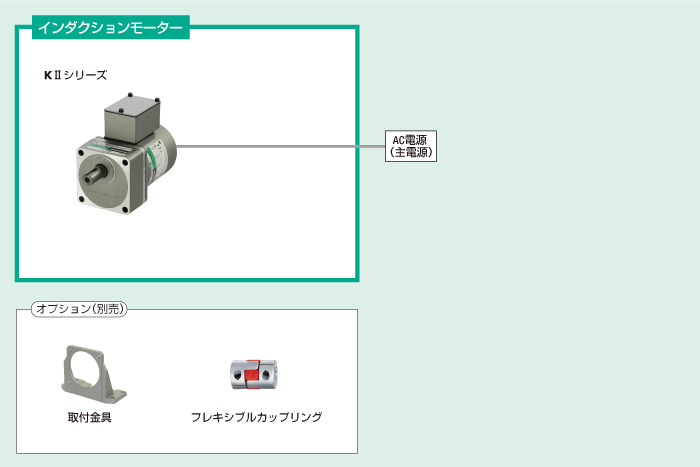

システム構成
ケーブル・周辺機器
