ブラシレスモーター BLBシリーズ
BLB590C-180S
ギヤヘッド／モーター／回路
この製品は現在販売のご案内を終了しています
| 製品種別 | 品名 | 定価 | 出荷日 |
|---|---|---|---|
| ギヤヘッド／モーター／回路 | BLB590C-180S | 44,500円 | 生産終了品（2017年4月1日 生産終了） |
付属品
- モーター、ギヤヘッド、回路、CN1用コネクタ (3ピン)、CN3用コネクタ (12ピン)、取付用ねじ、平行キー、取扱説明書
仕様
特性
回転速度-トルク特性
外形図
モーター/ギヤヘッド
回路
データダウンロード
その他仕様
共通仕様
| 項目 | 仕様 |
|---|---|
| 回転速度設定方法 | 次の方法で速度を設定します。
|
| 加速時間・減速時間 | 0.5～15 秒：停止状態から定格回転速度までの時間 |
| 入力信号 | フォトカプラ入力方式 入力抵抗5.1kΩ 内部電源電圧：DC17V±10% 接続可能な外部電源：DC24V −15～+20% 100mA以上 シンク/ ソース入力：外部配線にて対応 正転入力（FWD）、逆転入力（REV）、速度設定選択入力（M0）、アラームリセット入力 |
| 出力信号 | フォトカプラ・オープンコレクタ出力方式 外部電源：DC30V以下 アラーム出力 100mA以下、スピード出力10mA以下 スピード出力、アラーム出力 |
| 保護機能 ※ | 次の保護機能が動作したときモーターが自然停止し、アラーム出力をOFFします。 ドライバのアラームLED が（ ）内の回数、点滅します。
|
| 最大延長距離 | モーターとドライバ間 10.5m |
| 時間定格 | 連続 |
- ※ BLBシリーズは巻き下げ負荷運転のように、負荷側からモーター側が回されるような用途ではモーターの速度制御ができません。
許容負荷慣性の値を超える負荷を駆動した場合や、巻き下げ負荷運転では、過電圧保護機能がはたらきモーターを自然停止させます。
一般仕様
| 項目 | モーター部 | ドライバ部 | |
|---|---|---|---|
| 絶縁抵抗 | 常温常湿において連続運転後、コイルとケース間をDV500Vメガーで測定した値が100MΩ以上あります。 | 常温常湿において連続運転後、電源端子と保護接地端子間、電源端子とI/O端子間をDC500Vメガーで測定した値が100MΩ以上あります。 | |
| 絶縁耐圧 | 常温常湿において連続運転後、コイルとケース間に50Hz、AC1.5kVを1分間印加しても異常を認めません。 | 常温常湿において連続運転後、電源端子と保護接地端子間に50Hz、AC1834V、電源端子とI/O端子間に50Hz、AC3kVを 1分間印加しても異常を認めません。 | |
| 温度上昇 | 常温常湿において連続運転後、熱電対法でコイルの温度上昇を測定した値が65℃以下、ケース表面の温度上昇を測定した値が40℃以下※1です。 | 常温常湿において連続運転後、熱電対法で放熱板の温度上昇を測定した値が50℃以下です。 | |
| 使用環境 | 周囲温度 | 0～+50℃ | |
| 周囲湿度 | 85%以下（結露のないこと） | ||
| 標高 | 海抜1000m以下 | ||
| 雰囲気 | 腐食性ガス、塵埃のないこと。放射性物質、磁場、真空などの特殊環境での使用は不可。 | ||
| 振動 | 連続的な振動や過度の衝撃が加わらないこと JIS C 60068-2-6 正弦波振動試験方法に準拠 周波数範囲：10～55Hz、片振幅：0.15mm 掃引方向：3方向（X、Y、Z）掃引回数：20回 |
||
| 保存環境※2 | 周囲温度 | −25～+70℃（凍結のないこと） | |
| 周囲湿度 | 85%以下（結露のないこと） | ||
| 標高 | 海抜3000m以下 | ||
| 耐熱クラス | EN規格：120（E） | − | |
| 保護等級 | IP65（丸シャフトタイプの取付面、コネクタ部を除く） | IP20 | |
- ※1
- 丸シャフトタイプは、モーターケース表面温度が90℃以下になるように、以下のサイズの放熱板（材質：アルミニウム）に取り付けてください。
10W：135 × 135mm 厚さ 5mm 25W：165 × 165mm 厚さ 5mm
40W、90W：200 × 200mm 厚さ 5mm - ※2
- 保存環境は、輸送中を含めた短期間の値です。
ご注意
- モーターとドライバを接続した状態では、絶縁抵抗測定、耐圧試験をおこなわないでください。
許容ラジアル荷重-許容アキシアル荷重
コンビタイプ・平行軸ギヤヘッド
| 品名 | 減速比 | 許容ラジアル荷重 | 許容アキシアル荷重 N |
|
|---|---|---|---|---|
| シャフト先端から 10mm N |
シャフト先端から 20mm N |
|||
| BLB210■-□S-◇ | 3～15 | 50 | 80 | 30 |
| 30～180 | 120 | 180 | ||
| BLB425■-□S-◇ | 3～15 | 100 | 150 | 50 |
| 30～180 | 200 | 300 | ||
| BLB540■-□S-◇ | 3～15 | 250 | 350 | 100 |
| 30～180 | 300 | 450 | ||
| BLB590■-□S-◇ | 3～9 | 400 | 500 | 150 |
| 15 | 450 | 600 | ||
| 30～180 | 500 | 700 | ||
丸シャフトタイプ
| 品名 | 許容ラジアル荷重 | 許容アキシアル荷重 | |
|---|---|---|---|
| シャフト先端から 10mm N |
シャフト先端から 20mm N |
||
| BLB210■-A-◇ | 70 | 100 | モーター質量の 半分以下 |
| BLB425■-A-◇ | 120 | 140 | |
| BLB540■-A-◇ BLB590■-A-◇ |
160 | 170 | |

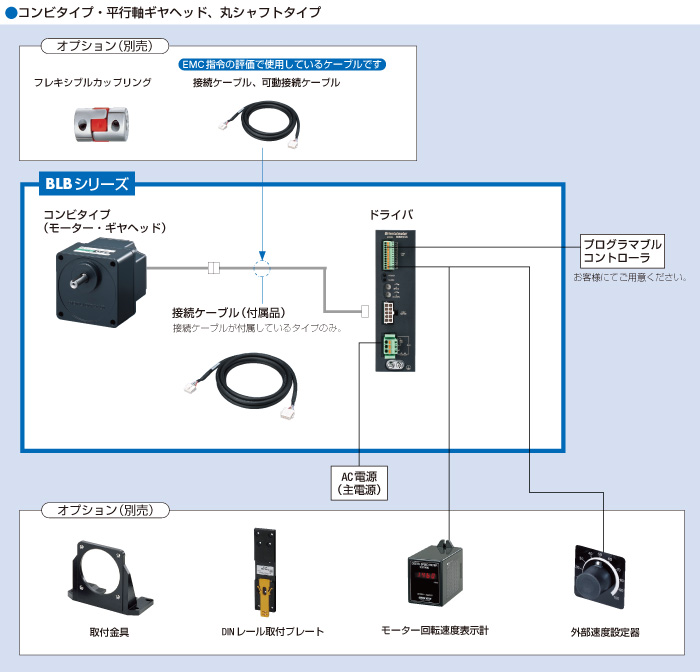

システム構成
ケーブル・周辺機器
