ギヤヘッド
4L100B
ギヤヘッド
| 製品種別 | 品名 | 定価（WEBショップ価格） | 出荷日 |
|---|---|---|---|
| ギヤヘッド | 4L100B | 20,100円（17,080円） | 10日（数量：1～5） |
• 外形図やCADデータなどについては、モーターとの組み合わせ品名のページに掲載している場合があります。こちらより組み合わせ品名を選択し、組み合わせ品名のページにてご確認ください。 (データが掲載されていない場合は別途お問い合わせください。)
付属品
- ギヤヘッド: 取付用ねじ、平行キー
仕様

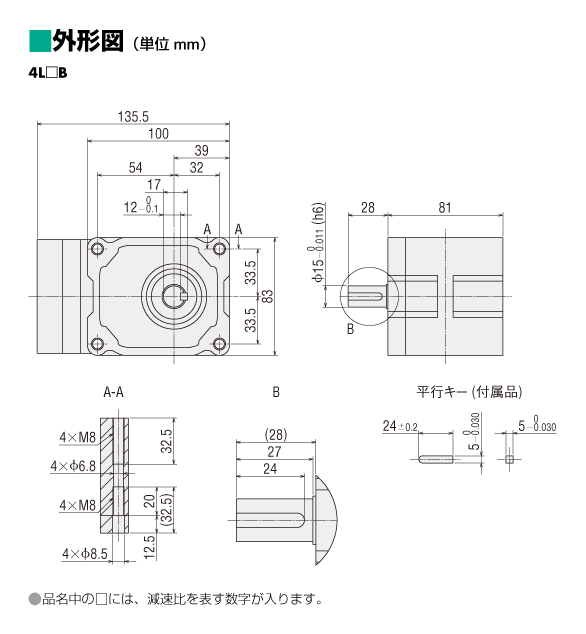

外形図
データダウンロード
その他仕様
ギヤヘッドの許容ラジアル荷重・許容アキシアル荷重
| 減速比 | 10 | 15 | 20 | 30 | 50 | 100 | 200 | ||
|---|---|---|---|---|---|---|---|---|---|
| 許容ラジアル荷重［N］※1 | 中空軸※2 | 取付面から10mm | 311 | 400 | 488 | 622 | 799 | 888 | 978 |
| 取付面から20mm | 265 | 341 | 417 | 531 | 682 | 758 | 836 | ||
| 中実軸 | 出力軸先端から10mm | 304 | 390 | 477 | 607 | 781 | 868 | 956 | |
| 出力軸先端から20mm | 390 | 501 | 613 | 780 | 1003 | 1114 | 1228 | ||
| 許容アキシアル荷重［N］ | 88 | 108 | 137 | 177 | 226 | 245 | 275 | ||
- ※1
- 荷重位置を以下に示します。
- ※2
- 中空軸タイプについて、各距離からのラジアル荷重の計算は、以下の「中空軸タイプの許容ラジアル荷重計算」をご覧ください。

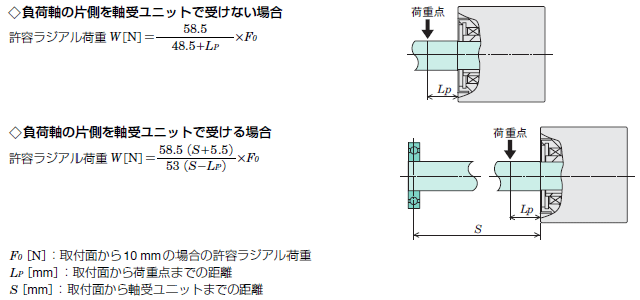

中空軸タイプの許容ラジアル荷重計算
許容ラジアル荷重の計算式は、機構によって異なります。
規格
有害物質
RoHS 指令（2011/65/EU,2015/863/EU）の規制値を超える物質（10物質）は含有していません。
